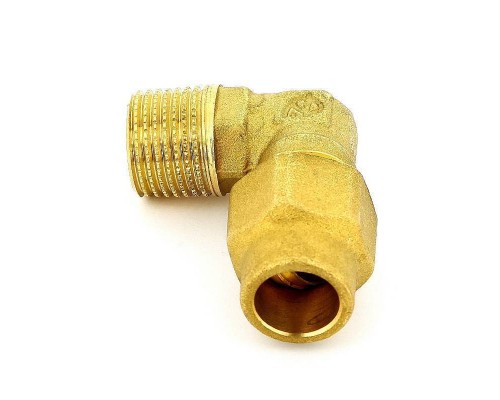

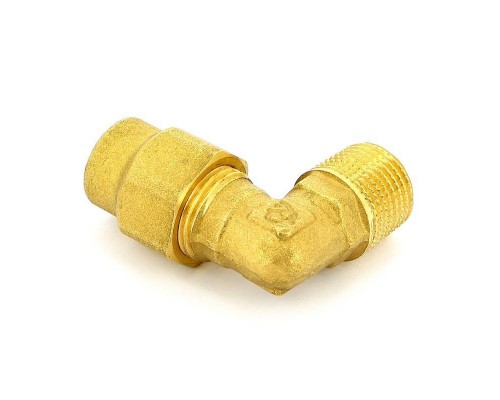

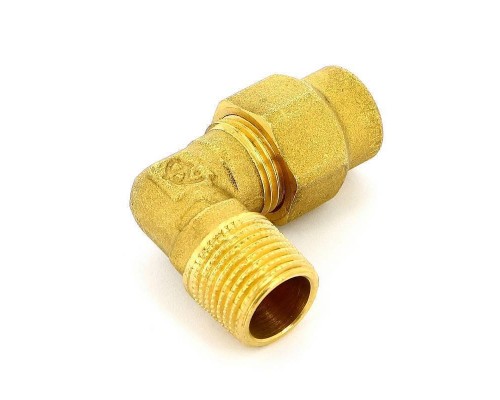

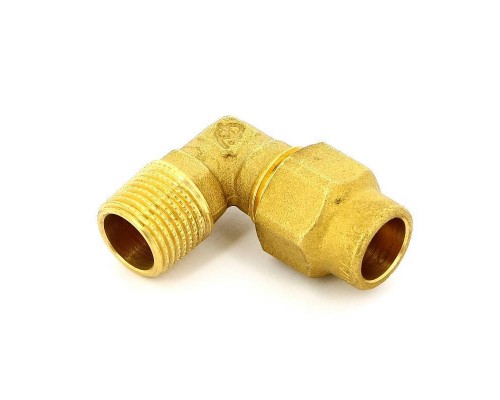

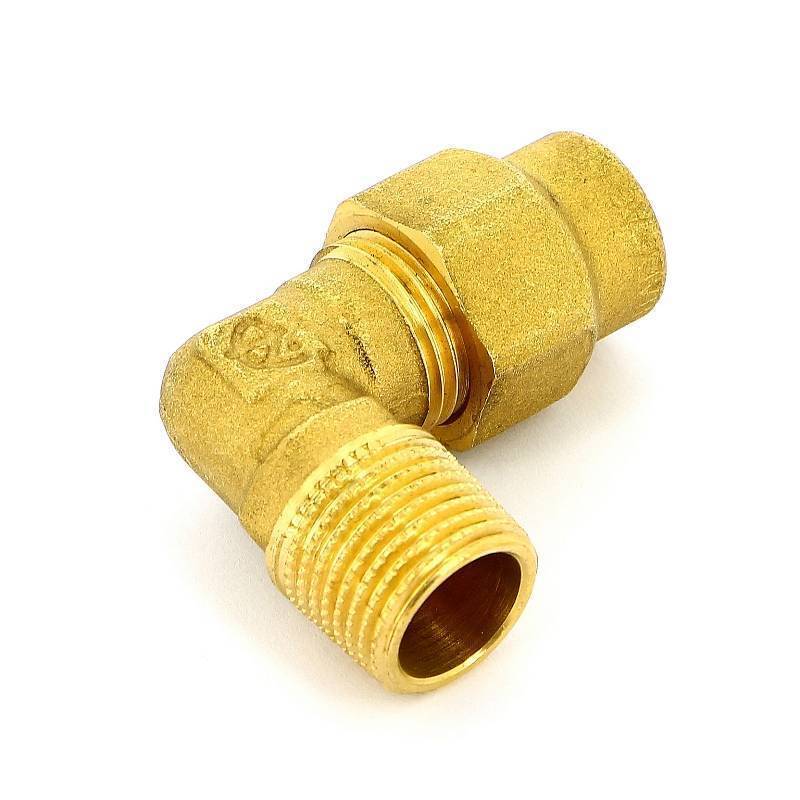

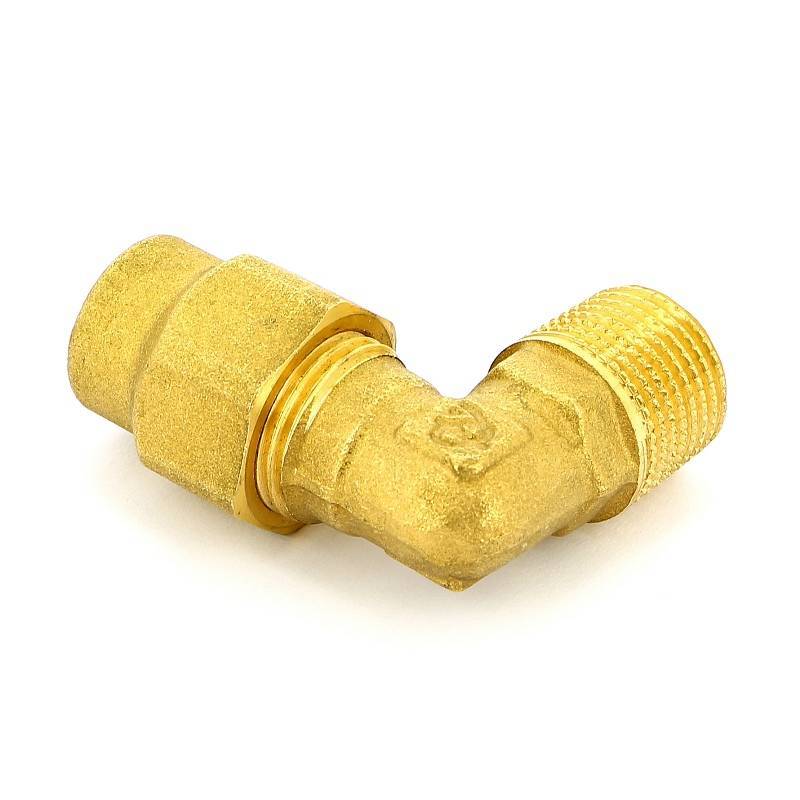

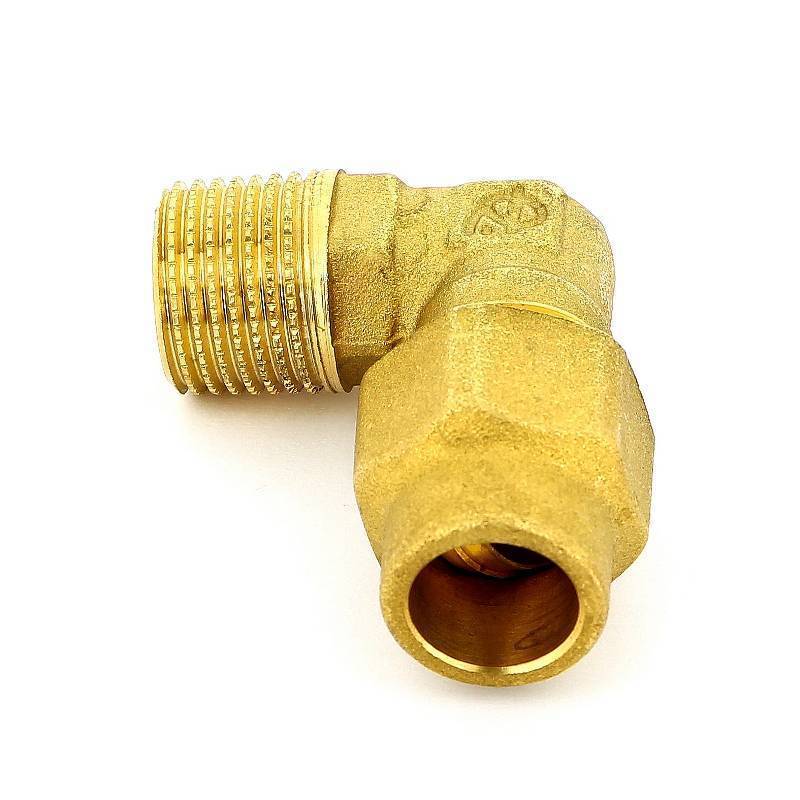

Угол обжим-Н TIEMME 15х1/2" для газа

Описание

Угол обжим-H Tiemme 15х1/2" для газа с обжимным кольцом и наружной резьбой предназначен для соединения медных труб с резьбовыми фитингами в системах газоснабжения. Фитинг изготавливается из латуни CW617N. Рабочей средой для фитинга является сжатый воздух и газ. Применение пресс-фитингов Tiemme позволяет использовать минимальный набор инструментов: два рожковых ключа, резак или труборез, а также калибр. Для присоединения к трубопроводу применяется обжимное кольцо и наружная резьба H стандарта ISO228 (ГОСТ 6357-81) цилиндрическая. Обжимные фитинги можно использовать многократно при изменении системы, так как обжимное соединение является разборным. Максимальная рабочая температура для фитинга составляет +110 оС, максимальное рабочее давление – 30 бар. Купить угол обжим-H Tiemme 15х1/2" для газа обжимным кольцом и наружной резьбой .

Технические характеристики:

Страна

Италия

Производитель

Tiemme

Серия

1154

Модель

1150013

Категория

обжимные фитинги для медных труб

Тип

угол 90 градусов

Вид

компрессионный

Область применения

газоснабжение

Рабочая среда

сжатый воздух, газ

Метод монтажа

обжимной / резьбовой

Присоединительный размер

15 мм х 1/2"

Тип резьбы

наружная H ISO228 (ГОСТ 6357-81) цилиндрическая

Максимальная температура

+110 оС

Максимальное давление

30 бар

Материал

латунь

Преимущества обжимных фитингов Tiemme:

• Позволяют использовать минимальный набор инструментов – два рожковых ключа, резак или труборез и калибр;
• Позволяют многократно использовать фитинг при изменении системы, так как обжимное соединение является разборным;
• Труба закрепляется и герметизуется в обжимном фитинге с помощью гайки и обжимного кольца снаружи трубы за счет завальцовывания кольца на трубе;
• Обжимные фитинги Tiemme производятся для труб с диаметром от 6 мм до 54 мм. Все фитинги изготовлены способом горячей штамповки из латунных заготовок. Автоматизированный производственный процесс гарантирует высокие конечные характеристики.

Монтаж:

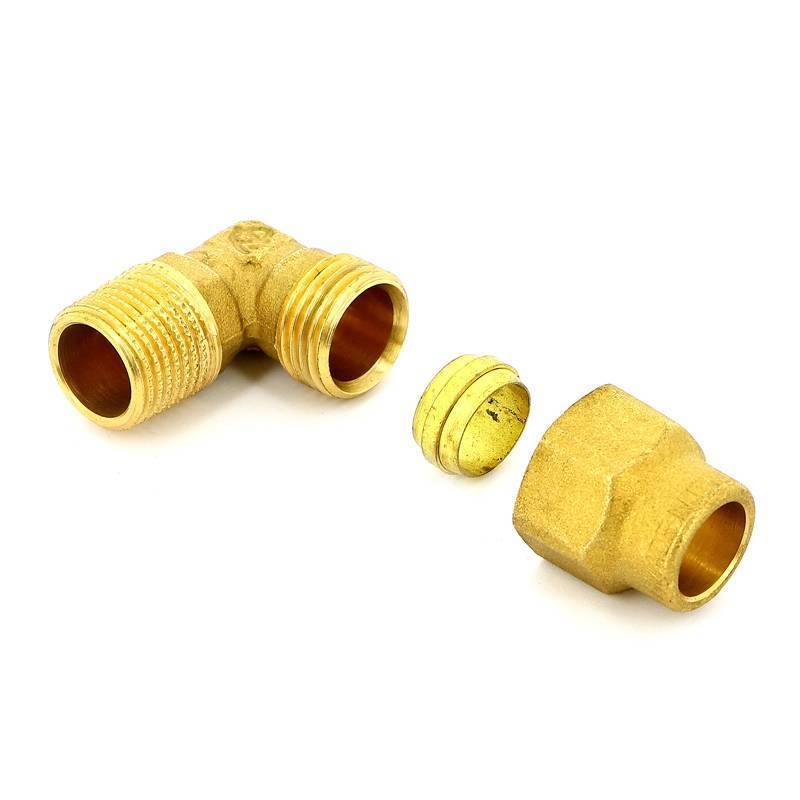

Конструкция:
