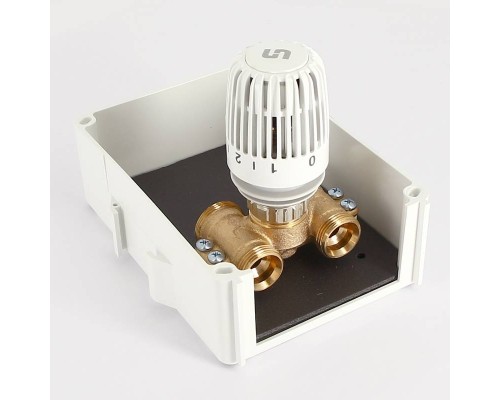

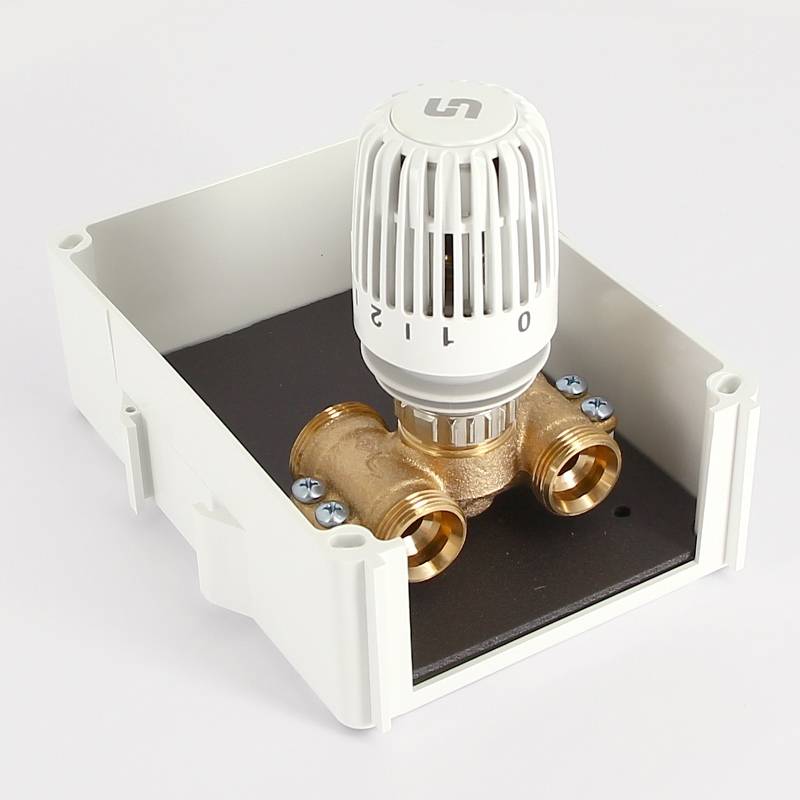

Терморегулирующий узел UNI-FITT HeatBox В Н 3/4" для теплого пола

Описание

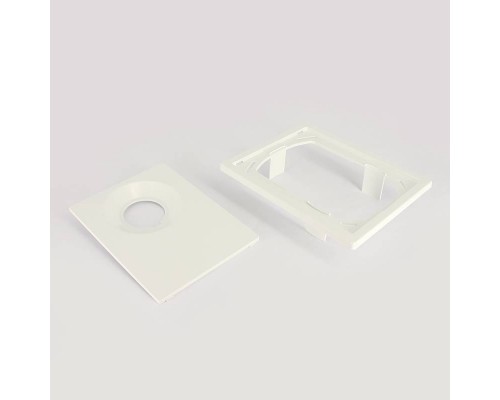

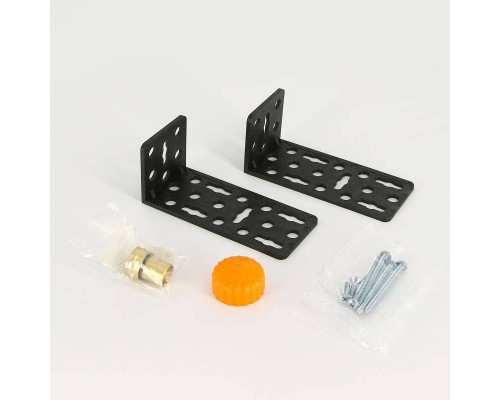

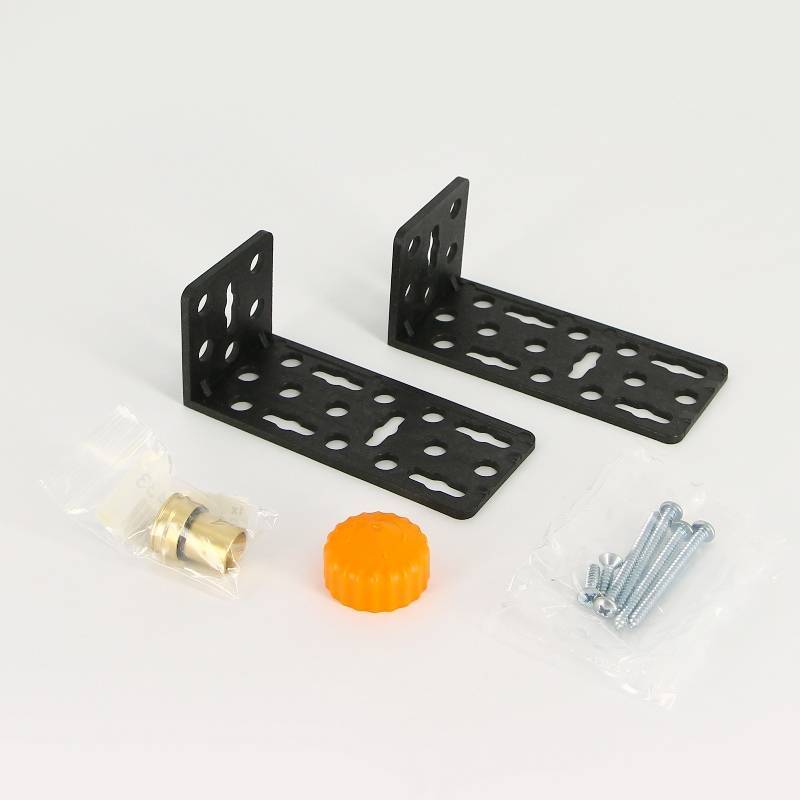

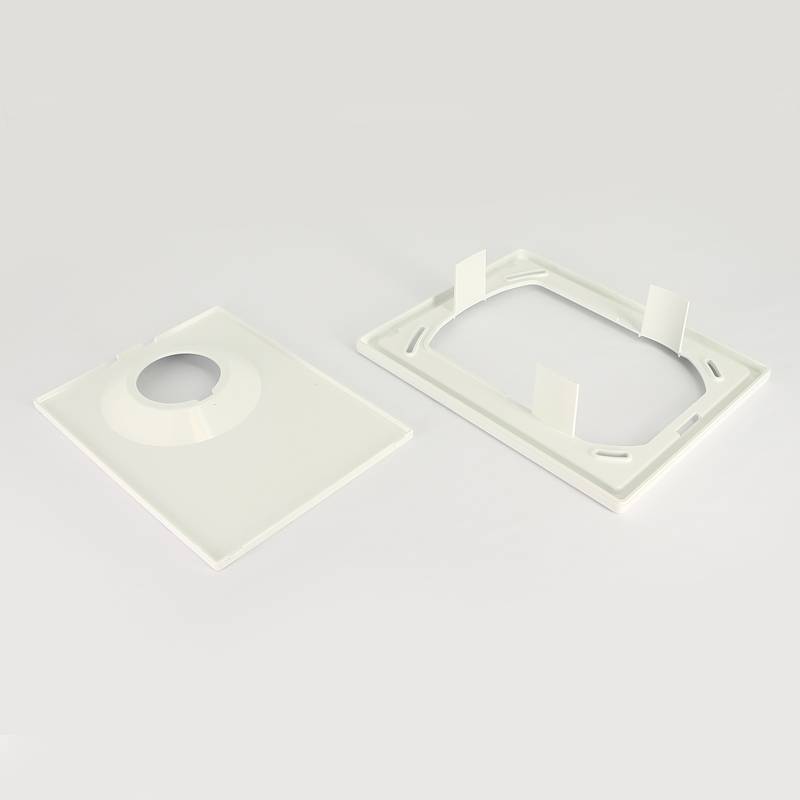

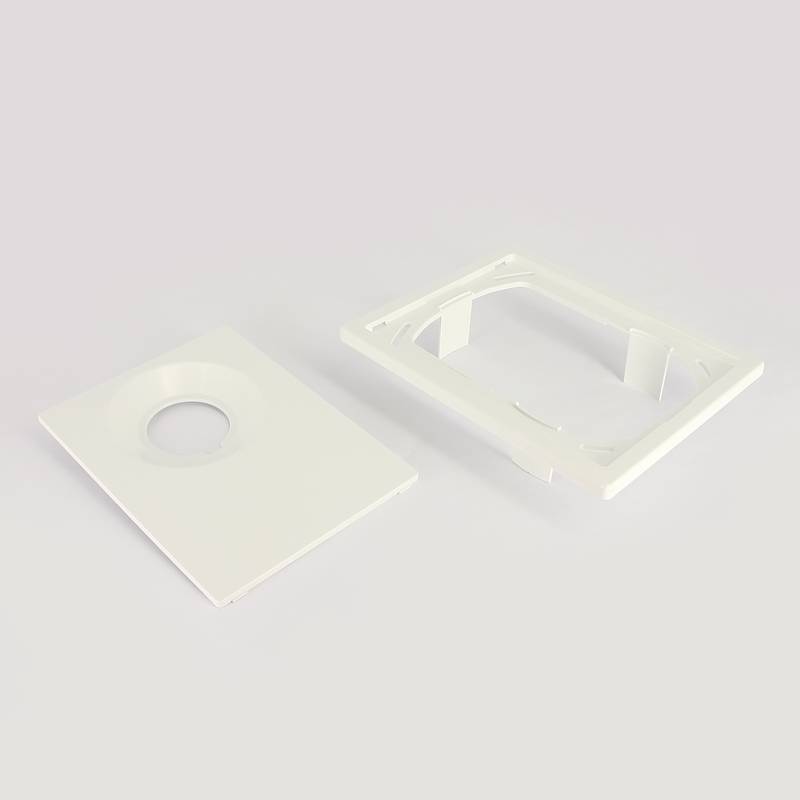

Терморегулирующий узел Uni-Fitt HeatBox B H 3/4" для теплого пола предназначен для создания локальных низкотемпературных систем отопления, например, системы теплый пол, без дополнительных насосов. Максимальная длина трубы контура – 100 п.м. Площадь покрытия теплого пола не должна превышать 20 кв. м., оптимальная площадь – 15 кв. м. Максимальная температура теплоносителя подающей трубы теплого пола не должна превышать 55 оС для цементного и бетонного пола, и 45 оС – для бесшовного пола из литого асфальта. Встроенный ограничитель расхода HeatBox B обеспечивает требуемый расход через контур теплого пола. Компактные размеры терморегулирующего узла облегчают скрытую установку в стене. Для монтажа необходимо обеспечить нишу на высоте не менее 200 мм от чистого пола, глубиной не менее 60 мм и шириной не менее 144 мм. Разместив узел в нише закрепите его с помощью входящих в комплект кронштейнов. Установите рамку и декоративную крышку.

Балансировочный клапан HeatBox B позволяет гидравлически отрегулировать работу узла в системе отопления. Максимальное рабочее давление для терморегулирующего узла Uni-Fitt HeatBox C составляет 10 бар, максимальная рабочая температура – 90 оС, максимально разрешенная температура теплоносителя подающего контура – 55 оС, минимальная рабочая температура – 2 оС. Узел способен регулировать температуру водяного теплого пола в диапазоне от 0 до 50 оС. Диапазон настройки расхода – 0,13-1,35 куб.м/ч. Купить терморегулирующий узел Uni-Fitt HeatBox B H 3/4" для теплого пола .

Технические характеристики:

Страна

Германия

Производитель

Uni-Fitt

Модель

HeatBox B

Категория

управление теплым полом

Применение

водяной теплый пол

Тип

терморегулирующий узел

Вид

гидравлический

Управление

термостатической головкой

Максимальная температура теплоносителя подающего контура

55 оС

Максимальное давление

10 бар

Максимальная рабочая температура

90 оС

Минимальная рабочая температура

2 оС

Подключение

G 3/4" наружная резьба H

Диапазон регулирования температуры

0 … +50 оС

Диапазон настройки расхода

0,13-1,35 куб.м/ч

Заводская настройка расхода

1,35 куб.м/ч

Максимальный перепад давления

30 кПа

Минимальный перепад давления

2 кПа

Расстояние между осями выхода

50 мм

Максимальная площадь теплого пола

20 кв. м

Оптимальная площадь теплого пола

15 кв. м

Максимальная длина контура

100 п.м.

Резьба

наружная под евроконус

Гарантия

36 месяцев

Габариты:

Настройка ограничителя расхода:
