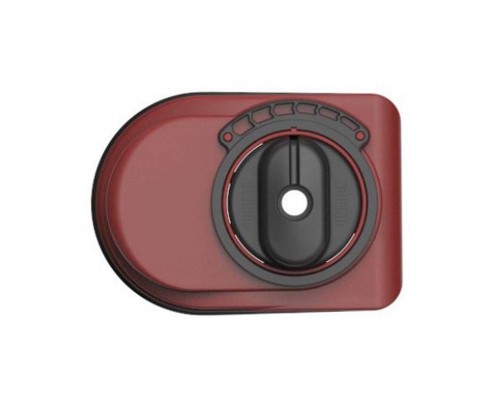

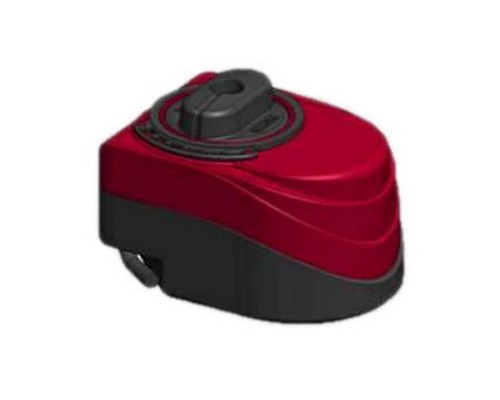

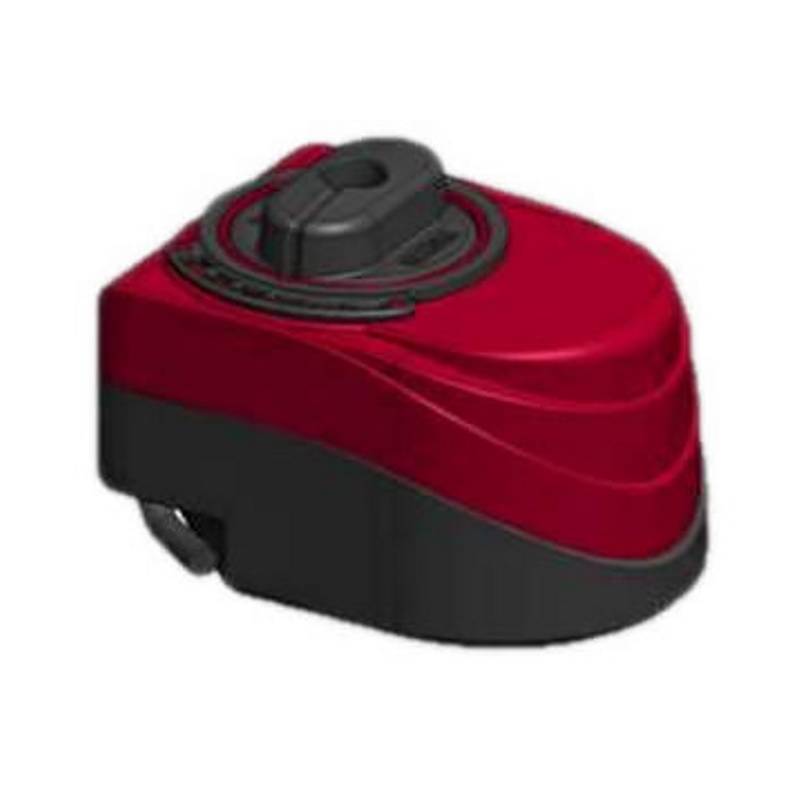

Сервопривод Grundfos для внешнего управления

Описание

Сервопривод Grundfos HeatMix для внешнего управления для насосной группы предназначен для внешнего управления 3-ходовым смесительным клапаном насосных групп HeatMix. Оснащен электрическим кабелем 2 метра. Используется в качестве управляющего элемента смесителем насосных групп от автоматики котельной. Сервопривод монтируется на смесителе насосных групп. Насосные группы предназначены для подачи теплоносителя, поступающего из нагревателя (например, котла) в контуры. Для насосных групп прямого контура подача осуществляется без возможности добавления теплоносителя из обратной линии.

Для насосных групп с 3-ходовым смесительным краном подача осуществляется с возможностью добавления теплоносителя из обратной линии, тем самым регулируется температура подающего теплоносителя. Время вращения сервопривода составляет 60-120 секунд, угол вращения – 90 градусов, крутящий момент исполнительного механизма – 10 Н/м. Напряжение питания для сервопривода составляет 230 В, 50 Гц, потребляемая мощность – 4 ВА, тип управления приводом: 2- и 3-точечный. Класс защиты корпуса от проникновения – IP44, класс защиты от поражения током II. Купить сервопривод Grundfos HeatMix для внешнего управления для насосной группы .

Технические характеристики:

Страна

Дания

Производитель

Grundfos

Серия и модель

HeatMix

Артикул

99309093

Категория

регулирующая арматура

Тип

сервопривод

Вид

для внешнего управления (без встроенного термостата)

Область применения

насосные группы

Функция

управление смесителем насосных групп

Монтаж

на смесителе

Напряжение

230 В, 50 Гц

Время вращения

60-120 сек

Угол вращения

90 градусов

Крутящий момент

10 Н/м

Потребляемая мощность

4 ВА

Тип управления приводом

2- и 3-точечный

Кабель в комплекте

да

Длина кабеля

1,5 метра

Класс защиты

IP44

Класс электрозащиты

II

Температура хранения

-10…+50 оС

Рабочая температура

-5…+50 оС

Относительная влажность воздуха

до 95%

Электрическая схема подключения:
