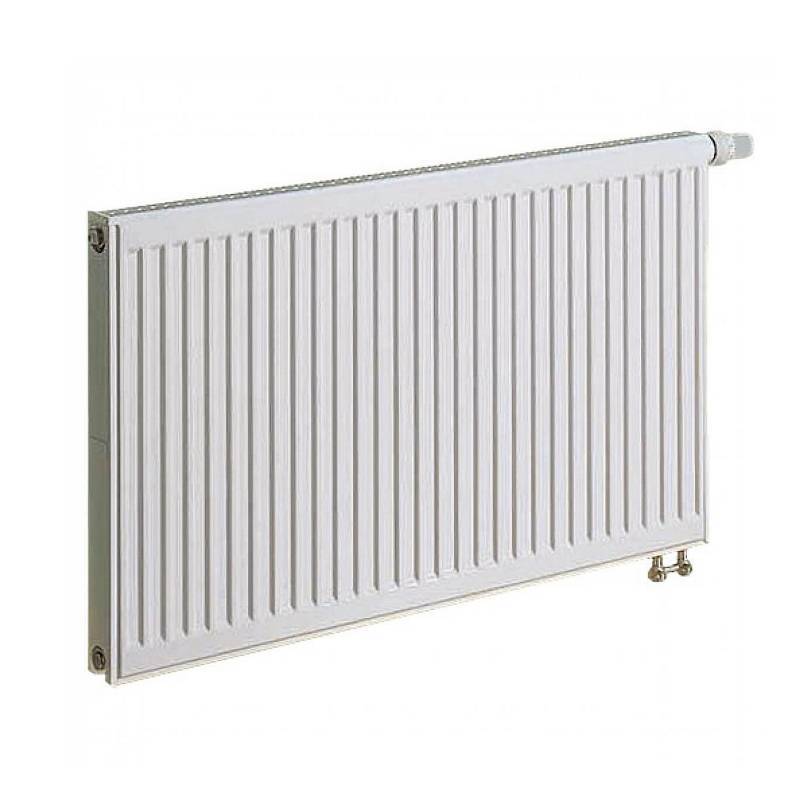

Радиатор Plan Multi 22P Vogel&Noot 500х600 нижнее подключение

Описание

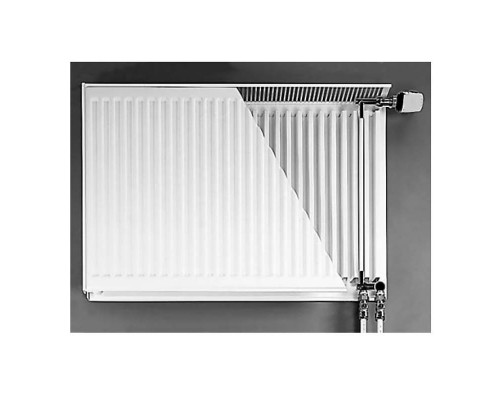

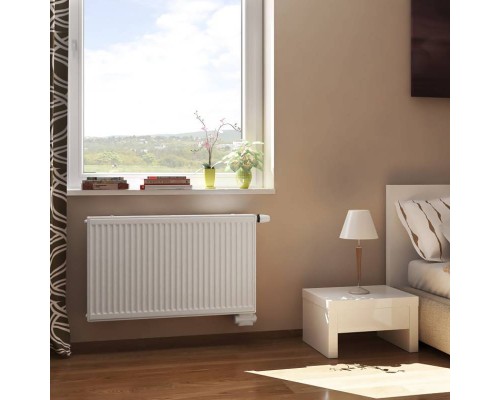

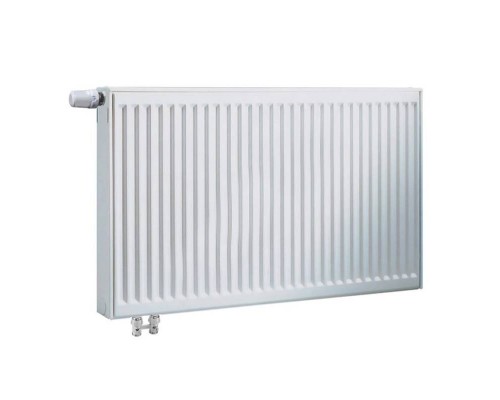

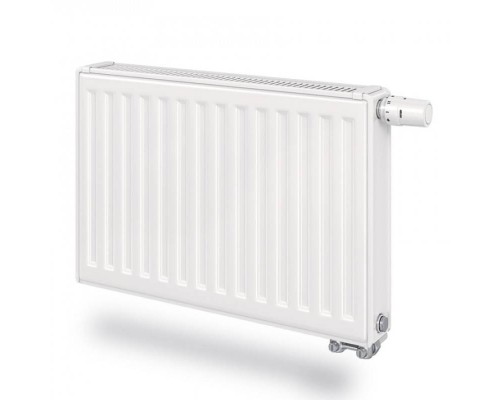

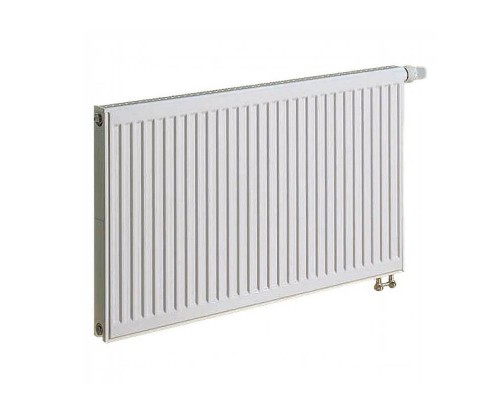

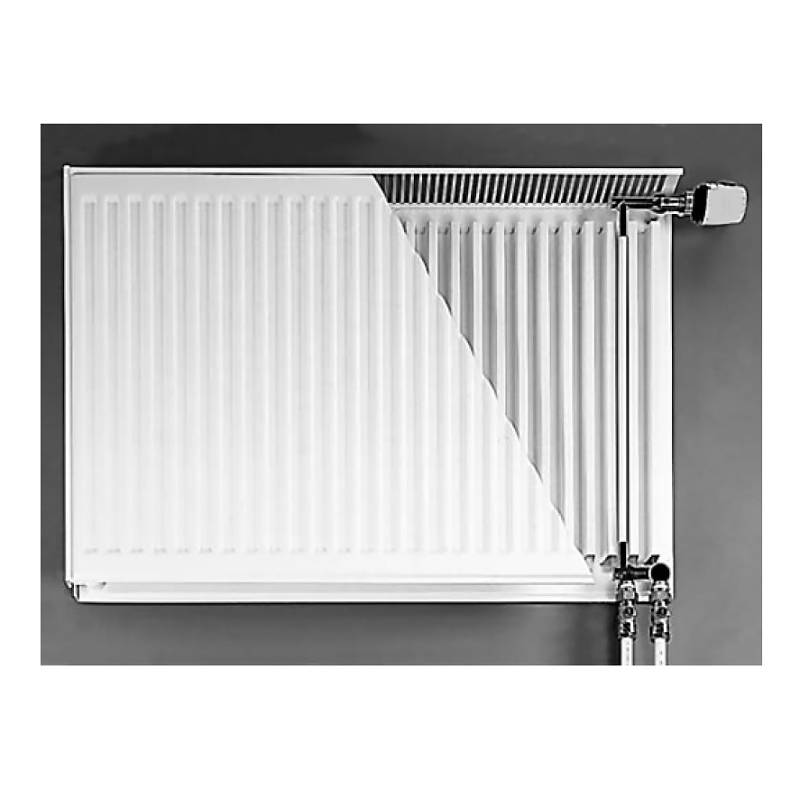

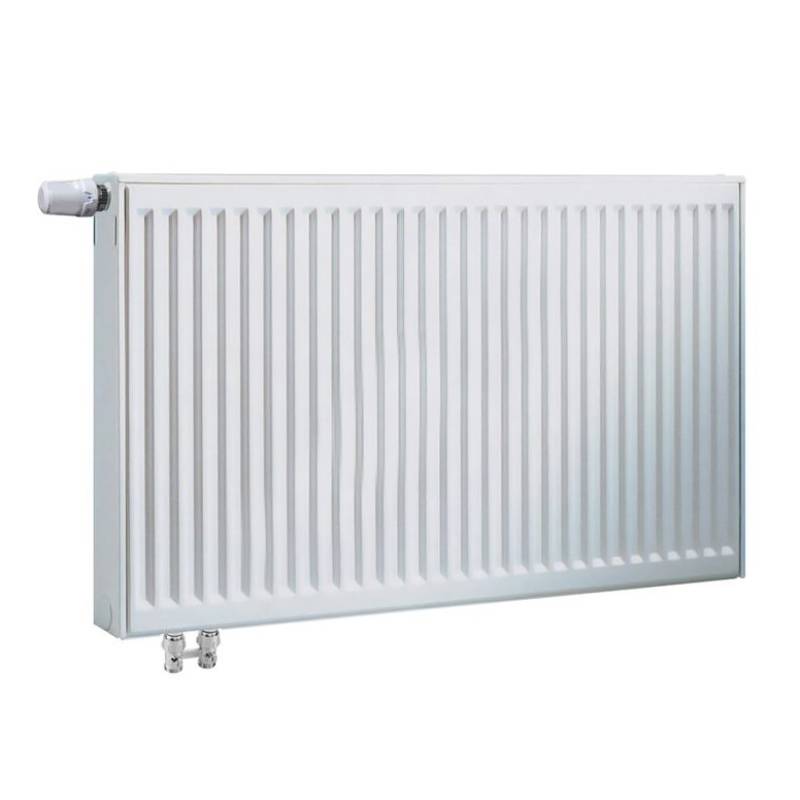

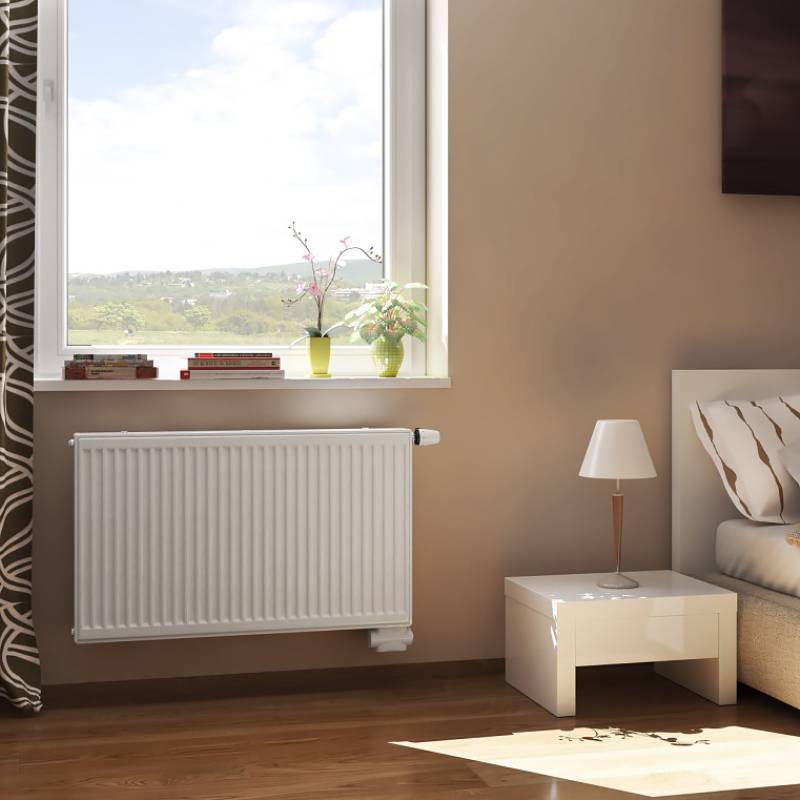

Радиатор стальной панельный Plan Multi 22P Vogel&Noot 500х600 нижнее подключение предназначен для отопления частных домов, коттеджей, квартир, общественных и промышленных зданий, гаражей в закрытых отопительных системах. Радиаторы Plan Multi изготовлены из стали холодного проката. Радиатор имеет также плоскую переднюю поверхность из оцинкованного листа толщиной 1 мм. Продукция соответствует норме EN 442. Радиатор поставляется с установленной на заводе плоской передней панелью, верхней решеткой и боковыми стенками, термостатическим вентилем, который позволяет легко регулировать температуру нагрева, спускной пробкой, заглушкой и воздухоотводчиком. Радиатор работает в одно- или двухтрубной системе как вентильный радиатор – подключение снизу с правой стороны радиатора.

Стальные панельные радиаторы Vogel&Noot Plan Multi имеют гладкую лицевую поверхность и высокую теплоотдачу. Благодаря универсальности подключения, присоединить радиатор к системе отопления можно через любые 6 патрубков, а также заменить уже после окончания монтажных работ. Термостатический вентиль можно установить с любой стороны. Радиатор позволяет установить байпас для проведения испытаний системы отопления без батареи. Радиатор способен работать с температурой теплоносителя от 40 до 90 оС. Кроме этого, прибор отопления демонстрирует отличную тепловую мощность при работе с низкотемпературным теплоносителем (тепловые насосы, электрические котлы). Радиаторы Vogel&Noot Plan Multi совместимы со старыми системами отопления, при этом обеспечиваю до 15% больше теплоотдачи по сравнению с аналогами.

Стальные панельные радиаторы Vogel&Noot Plan Multi обеспечивают быстрое время реакции на внезапное изменение температуры (меньше потребление энергии). Во время коротких по времени нагревов и охлаждений, радиаторы обеспечивают высокую эффективность. Благодаря инновационной технологии центрального нижнего подключения и оптимальной энергоэффективности T6 устанавливает стандарты для отопления помещений, а также комфорт и легкость использования – преимущества, которые устроят самого взыскательного клиента. Купить радиатор стальной панельный Plan Multi 22P Vogel&Noot 500х600 нижнее подключение .

Технические характеристики:

Страна

Австрия

Производитель

Vogel&Noot

Серия

Plan Multi

Модель

22P 500х600

Тип

22 (2 панели, 2 конвекционных решетки)

Категория

система отопления

Тип

радиатор стальной панельный

Область применения

подключение к трубопроводу

Высота

500 мм

Длина

600 мм

Глубина

107 мм

Межосевое расстояние

446 мм

Подключение

нижнее правое и боковое

Характеристики нижнего правого подключения

2 выхода G 3/4" наружная резьба «евроконус»

Характеристики бокового подключения

4 выхода G 1/2" внутренняя резьба

Вес

24,18 кг

Теплоотдача при 70 оС, t помещения 20 оС

759 Вт

Теплоотдача при 75 оС, t помещения 20 оС

945 Вт

Теплоотдача при 90 оС, t помещения 20 оС

1208 Вт

Испытательное давление

13 бар

Рабочее давление

10 бар

Рабочая температура

+40 оС … +90 оС

Максимальная температура теплоносителя (кратковременно)

+110 оС

Объем воды

6,1 л/м

Отапливаемая площадь

11,6 кв. м

Нагревательная поверхность радиатора

2,715 кв. м

Цвет

белый

Материал

холоднокатная сталь

Толщина стали

1 мм

Монтаж

настенный

Обработка

цинк – грунтовка – термостойкая порошковая краска

Термостатический клапан

встроенный Danfoss с предварительной настройкой

Воздухоотводчик

да

Гарантия

10 лет

Срок эксплуатации

25 лет

Особенности и преимущества стальных радиаторов Vogel&Noot Plan Multi:

• Универсальное подключение к системе отопления: нижнее правое (2 подключения) и боковое (4 подключения).
• Высокая теплоотдача – до 10% больше теплоотдача и 15% экономии энергии отопительных приборов по сравнению с другими (совместимость со старыми системами отопления); высокая теплоотдача позволяет уменьшить типоразмер радиатора, и, следовательно, расходы.
• Быстрый нагрев и охлаждение приборов: быстрое время реакции на внезапное изменение температуры; высокая эффективность во время коротких по времени нагревов и охлаждений; возможность точно поддерживать температуру в помещении;
• Размер радиатора легко поменять даже после окончания монтажных работ.
• Термостатический элемент можно установить с любой стороны радиатора.
• Изготовлены из стали холодного проката; радиатор имеет плоскую переднюю поверхность из оцинкованного листа толщиной 1,0 мм; продукция соответствует норме EN 442.
• Встроенный термостатический вентиль.
• Возможна установка байпаса для проведения испытаний системы отопления без радиатора.
• Воздухоотводчик (кран Маевского) в комплекте.

Комплект поставки:

• верхняя ажурная решетка;
• боковые стенки;
• передняя плоская панель;
• термостатический клапан Danfoss;
• кран Маевского;
• заглушки;
• скобы на задней панели.

Типоразмеры:

Потери давления:

Подключение радиатора:

Термостатический клапан:
