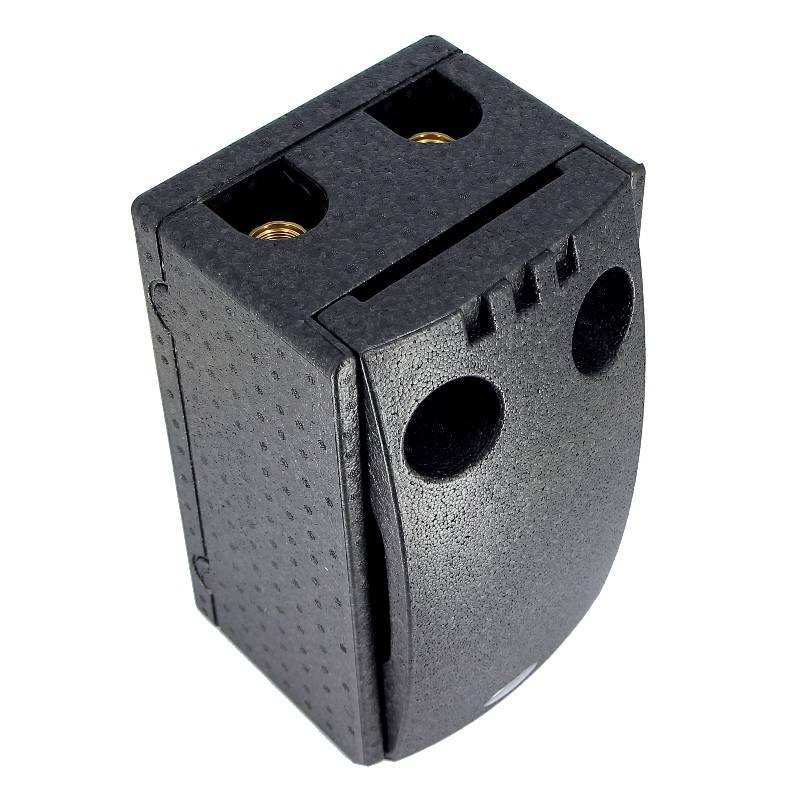

Насосный модуль Meibes без смесителя 1" без насоса, UK поколение 8

Описание

Насосная группа UK Meibes без смесителя 1" без насоса средней мощности предназначена для подачи теплоносителя, поступающего из нагревателя, в контур. Подача осуществляется c возможностью добавления теплоносителя из обратной линии, тем самым осуществляется управление температурой подающего теплоносителя. Области применения: любой прямой контур, т.е. контур в который можно подавать напрямую теплоноситель с температурой источника тепла (не охлаждая). Чаще всего используется в качестве контура радиаторного отопления, контура загрузки бака ГВС, контура вентиляции. Насосная группа без смешения представляет собой готовый комплект арматуры и насоса (опционально), предназначенный для выполнения функции циркуляции теплоносителя в контуре, без дополнительной регулировки температуры жидкости.

Насосный комплект рассчитан на работу при максимальном давлении 6 бар и температуре теплоносителя +110 оС. Подключение к контуру котла – 1 1/2" наружная резьба под плоское уплотнение, находится снизу. Подключение к контуру потребителя – 1" внутренняя резьба, располагается сверху. Монтаж коллекторной группы осуществляется как на настенном распределителе Meibes для систем до 125 кВт, так и на напольных коллекторах больших распределительных систем Meibes до 2,8 МВт. Посадочное место насоса для всех типоразмеров групп UK составляет 180 мм. Возможная установка сдвоенных насосов. Подающая линия находится слева. Межосевое расстояние – 125 мм.

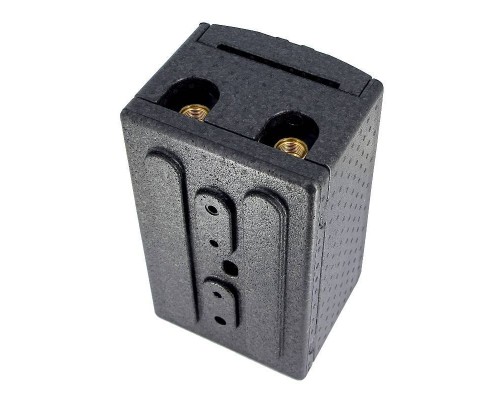

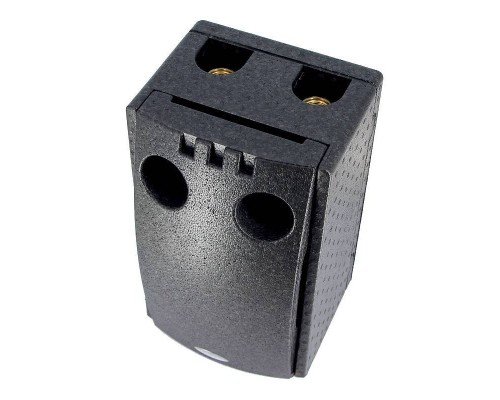

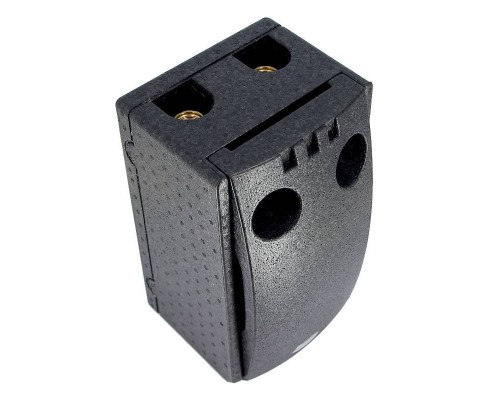

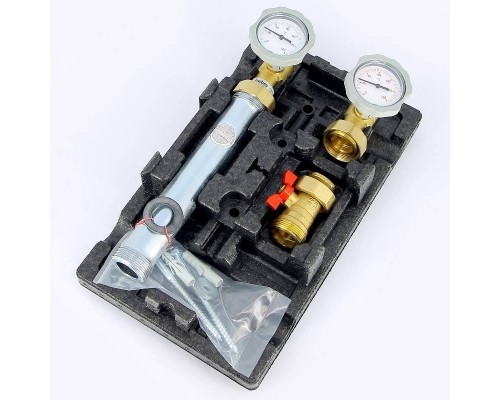

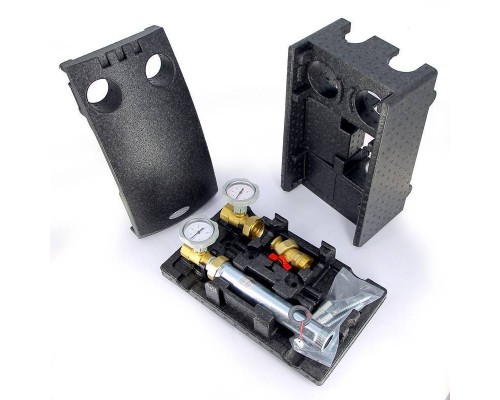

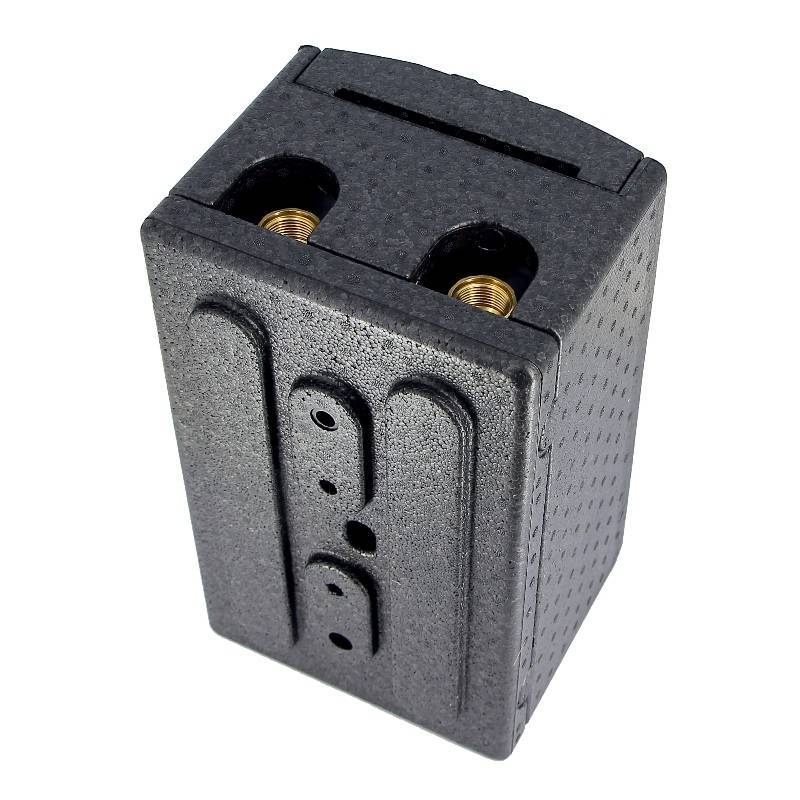

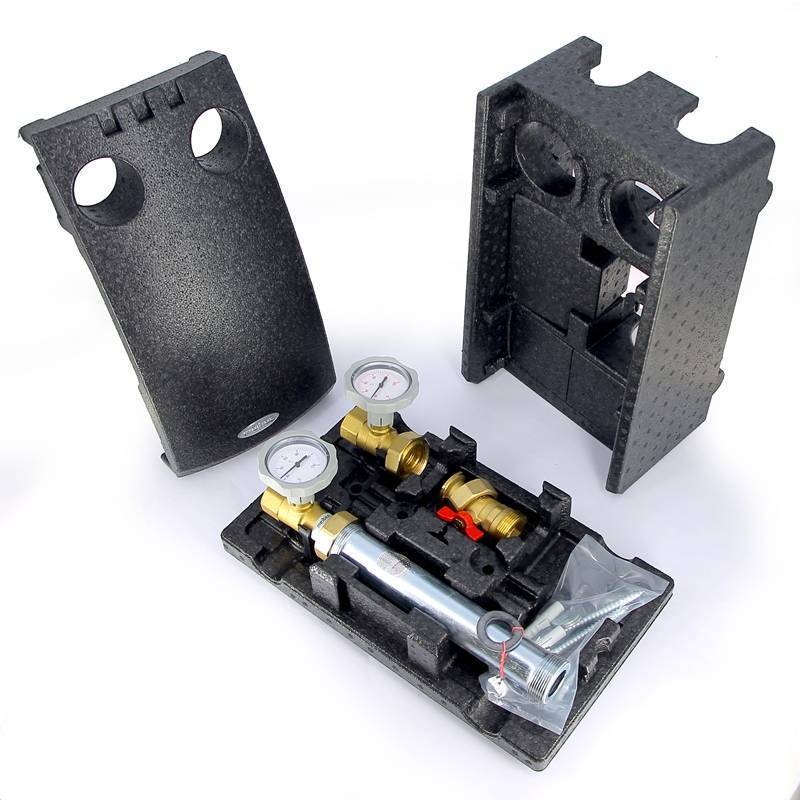

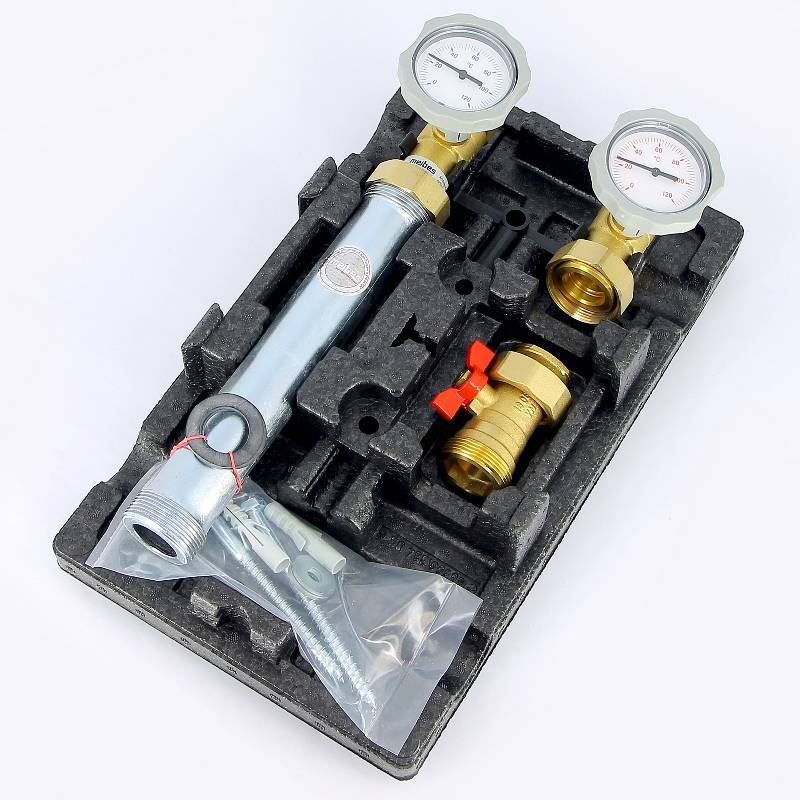

В комплект поставки входят 2 контактных термометра в подающей и обратной линии, 2 двухходовых шаровых крана в подающей и обратной линии, отсечной шаровый кран насоса, встроенный обратный клапан в запорном узле обратной линии и съемная блочная EPP изоляция. Насосная группа изготавливается из стали и латуни. Уплотнения – из EPDM без PTFE асбеста. В качестве теплоносителя применять воду или пропиленгликолевую смесь с концентрацией гликоля до 40%. Группа укомплектована контактными индикаторами температуры в подающей и обратной линиях, что позволяет оценить температурный перепад в контуре. Купить насосную группу UK Meibes без смесителя 1" без насоса .

Категория:

Страна

Германия

Производитель

Meibes

Серия

UK

Модель

M66811EARU

Категория

группы быстрого монтажа

Применение

контуры отопления, загрузки бака ГВС, вентиляции

Тип

насосно-смесительная группа

Функция

подача теплоносителя от котла в контур без смешивания

Монтаж

настенный распределитель / напольный коллектор

Принцип действия

прямая подача / добавление теплоносителя из обратной линии

Основные характеристики:

Верхнее подключение к контуру потребителя

G 1" (DN 25) внутренняя резьба

Нижнее подключение к контуру котла

G 1"1/2 наружная резьба под плоское уплотнение

Межосевое расстояние

до 250 мм

Материалы

сталь, латунь

Рабочая температура

до +110 оС

Рабочее давление

6 бар

Габариты (ВхШхГ)

470х175х155 мм

Пропускная способность Kvs

6,2 куб.м/ч

Q max при разнице T=20 оC

48 (V теплоносителя 1 м/с) / 71 кВт (V теплоносителя 1,5 м/с)

Q max при разнице T=10 оC

24 (V теплоносителя 1 м/с) / 41 кВт (V теплоносителя 1,5 м/с)

Подключение насоса

G 1"1/2 накидная гайка

Посадочное место для насоса

180 мм

Подающая линия

слева

Теплоноситель

вода / пропиленгликолевая смесь 40%

Комплектация:

Насос

нет, опциально (возможна установка сдвоенных насосов)

Трехходовой смеситель

нет

Термометр

да, 2 (подающая и обратная линии)

Шаровые краны

да, двухходовые, 2 (подающая и обратная линия)

Отсечной шаровый кран насоса

да

Обратный клапан

да, встроенный, в запорном узле обратной линии

Термоизоляция

да, EPP, съемная блочная

Прокладки и уплотнения

EPDM, тефлон

Габариты и устройство:

Обратный клапан:

Внешний вид и комплектация могут быть изменены производителем без специального уведомления.
