Насосно-смесительный модуль PASM25 WATTS Ind с энергоэффективным насосом, 3-ходовым клапаном и сервоприводом

Описание

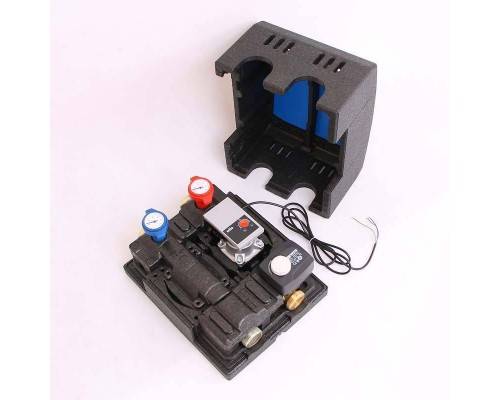

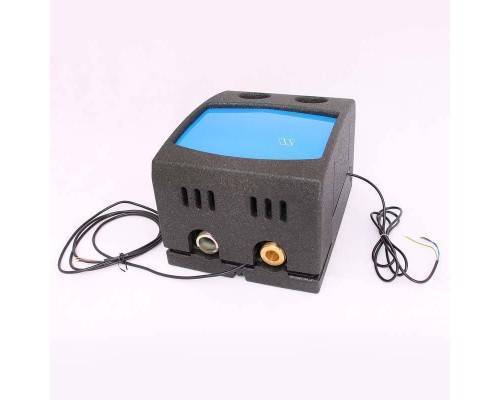

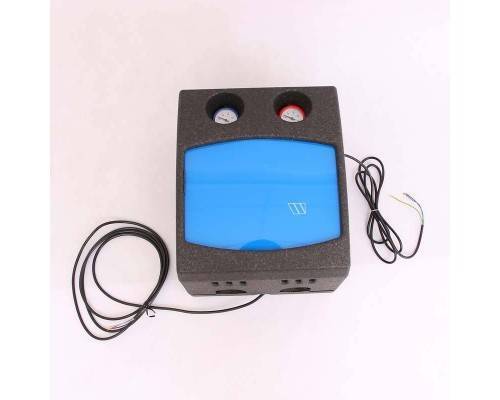

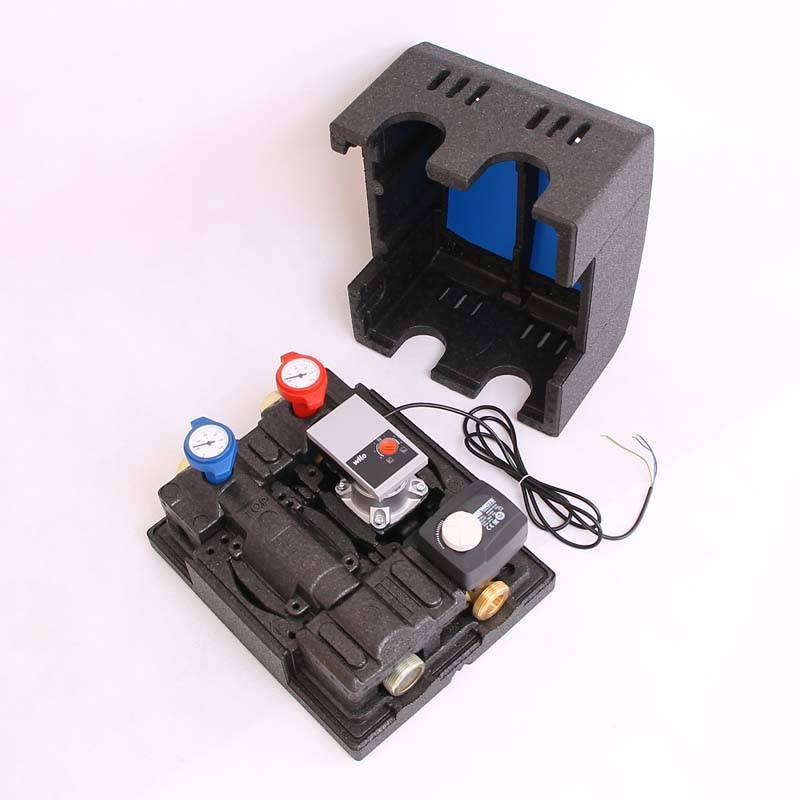

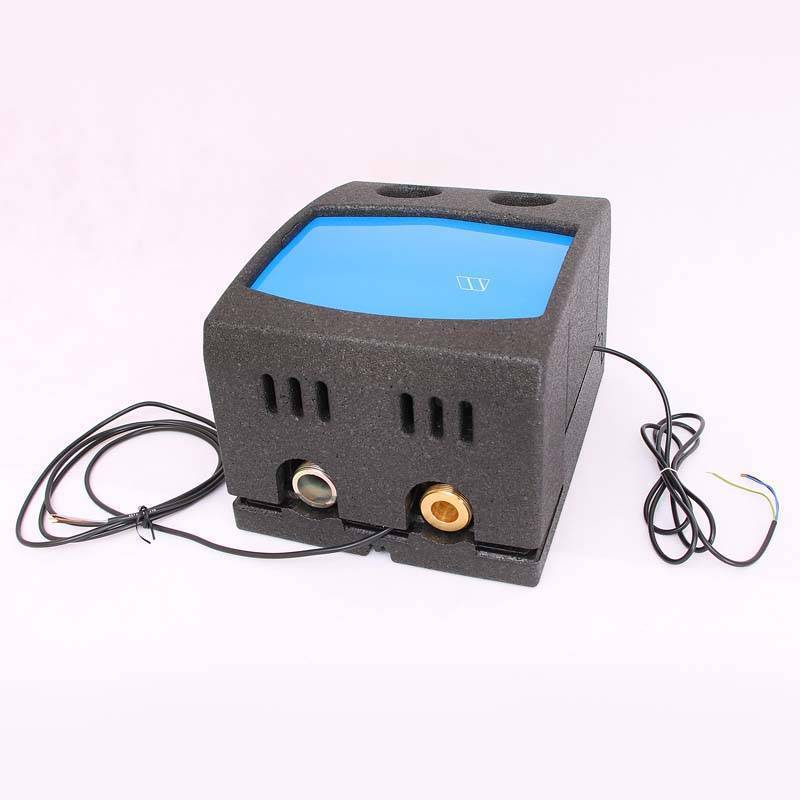

Насосно-смесительный модуль PASM25 Watts Ind с энергоэффективным насосом Wilo Yonos PARA 25/, с 3-ходовым клапаном и сервоприводом предназначен для распределения теплоносителя в системах отопления; используется для теплых полов и других видов панельного отопления, где требуется смешивание теплоносителя. Насосный модуль отличается простотой подключения и подсоединения, а конструкция модуля позволяет при необходимости поменять местами его патрубки подачи и обратки. Все соединения модуля оснащены плоскими уплотнениями, которые дополнительно защищают от протечек. Модуль имеет в своей конструкции запатентованную трехсекционную теплоизоляцию из вспененного полипропилена EPP, которая соответствует требованиям закона об энергоснабжении и обеспечивает оптимальную вентиляцию, а также защищает от перегрева электронные компоненты насоса. Модуль совместим как с трехскоростными, так и с новыми энергоэффективными насосами.

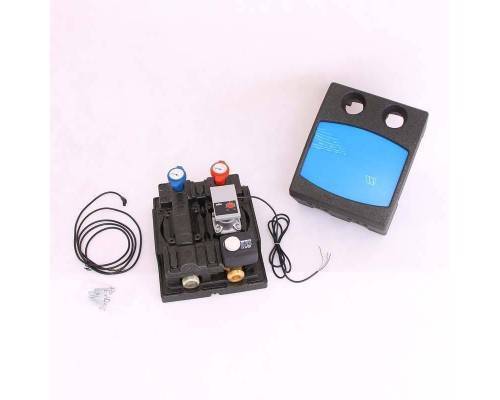

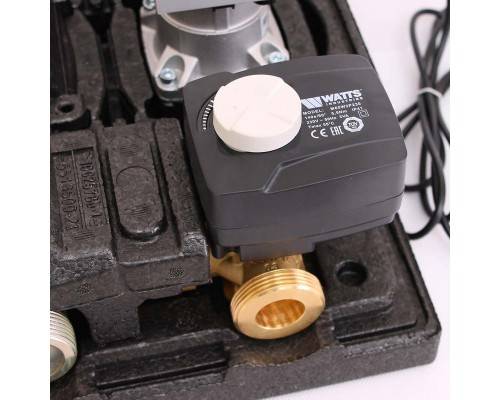

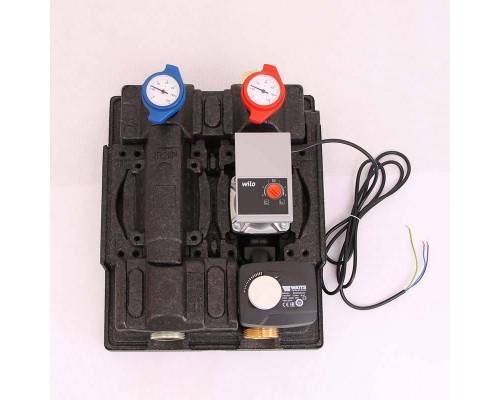

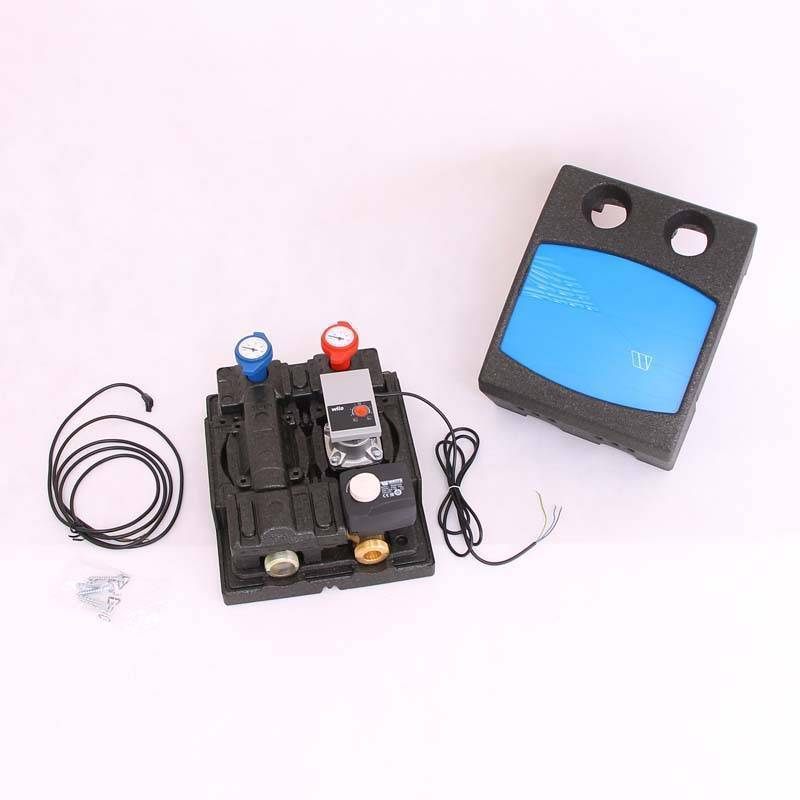

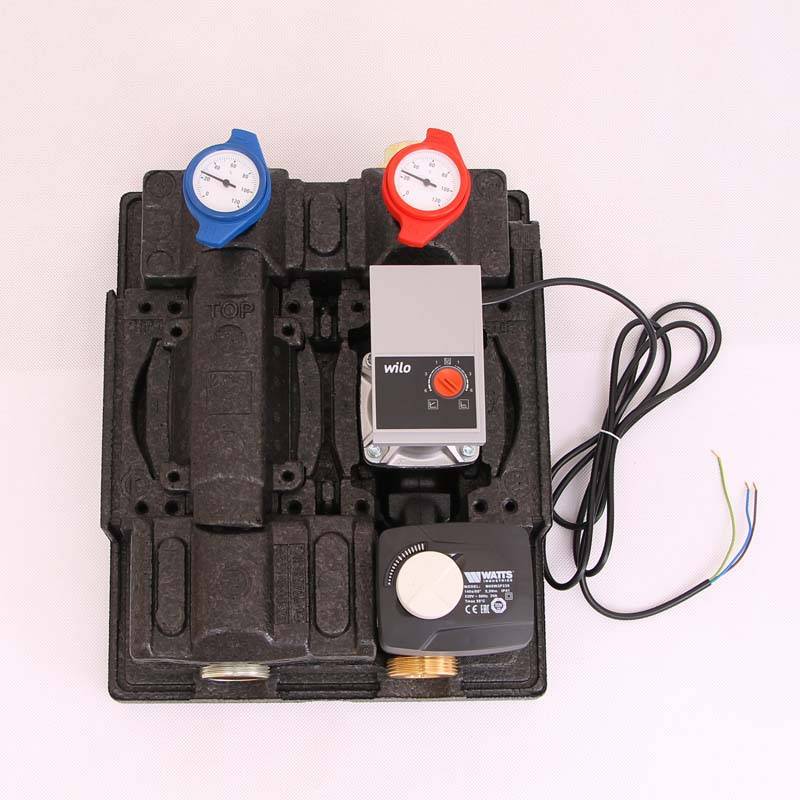

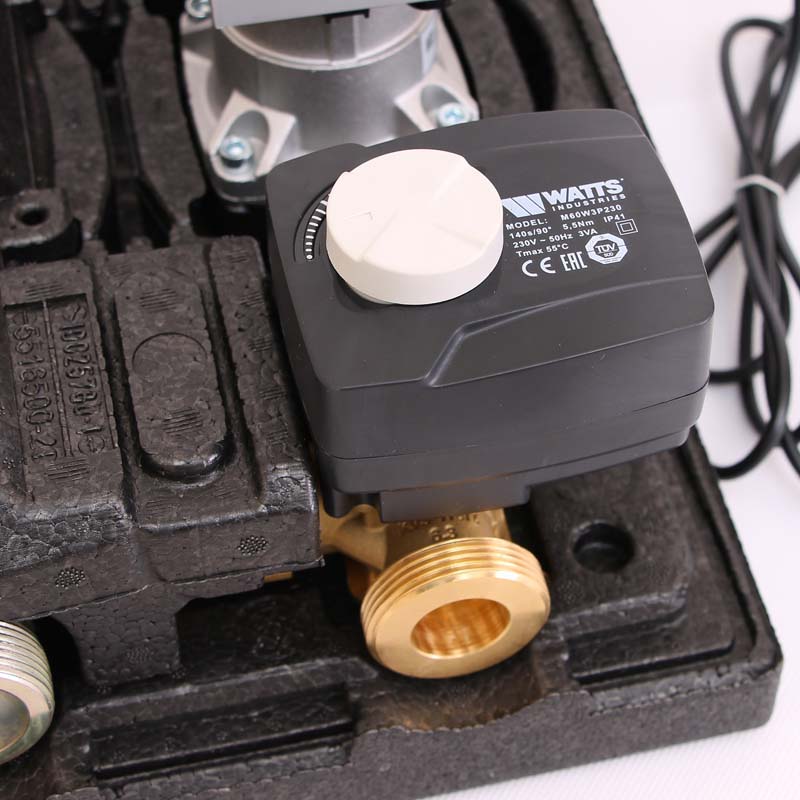

В комплект поставки насосного модуля PASM25 Watts входят: запорные шаровые краны с термометрами на подающей и обратной линиях, интегрированный обратный клапан, который предотвращает самоциркуляцию, 3-ходовой смеситель с сервоприводом с подключенным электрическим кабелем, кронштейны для монтажа. В комплект поставки также входит циркуляционный насос с насосом Wilo Yonos Para RS 25/6. Компактный насосный модуль готов к монтажу – предусмотрена настенная установка. Арматура насосного модуля выполняется из латуни CW614N, патрубки – из стали EN 10305-3, уплотнения – из эластомера EPDM, плоские уплотнения – из эластомера EPDM и AFM34, седла шаровых кранов – из PTFE, кронштейны для монтажа – из оцинкованной стали. Арматура располагается в ударо- и температуростойком пластиковом коробе.

Энергоэффективный циркуляционный насосом Wilo Yonos Para RS 25/6 180 разработан для использования в водяных системах отопления и аналогичных системах с постоянно меняющимся расходом. Максимальный напор насоса составляет 6,2 метров, максимальный расход – 3,3 куб.м/ч. Насос оснащен мокрым ротором и линейным корпусом из серого чугуна. Имеет 3 скорости вращения, следовательно, 3 режима работы: постоянный и переменный перепад давления, неизменная частота вращения. Насос имеет функцию автоматического отвода воздуха и светодиодную индикацию.

Максимальная температура теплоносителя для насосного модуля составляет +95 оС, минимальная рабочая температура -2 оС. Максимальная температура окружающего воздуха +40 оС, минимальная температура окружающего воздуха -10 оС. Максимальное рабочее давление – 6 бар, максимальное давление опрессовки – 10 бар. Купить насосно-смесительный модуль PASM25 Watts Ind с энергоэффективным насосом Wilo Yonos PARA 25/6 с 3-ходовым клапаном и сервоприводом .

Категория:

Страна

Германия

Производитель

Watts Ind

Серия

PASM25

Модель

10026263

Категория

группы быстрого монтажа

Применение

низкотемпературные системы отопления (теплый пол)

Тип

насосно-смесительный модуль

Функция

распределение теплоносителя в системе отопления со смешиванием

Монтаж

настенный

Управление

сервопривод

Основные характеристики:

Максимальная температура теплоносителя

+95 оС

Минимальная температура первичного контура

+2 оС

Максимальное давление

6 бар

Максимальное давление опрессовки

10 бар

Размеры (ВхШхГ)

300х370х240 мм

Вес

7,6 кг

Мощность (при ∆T=10 оC, ∆p=100 мбар)

16 кВт

Мощность (при ∆T=20 оC, ∆p=100 мбар)

32 кВт

Kvs

6,3

Подключение к отопительным контурам (верхнее)

G 1"1/2 НР и фитинги: 1"1/2 накидная гайка × G 1" ВР

Подключение к котловому контуру (нижнее)

G 1"1/2 НР с плоскими уплотнениями для DN25 и DN32

Межосевое расстояние между коллекторами

125 мм

Материал арматуры

латунь

Материал теплоизоляционного кожуха

вспененный полипропилен EPP

Материал трубных элементов

трубчатая сталь с покрытием

Материал уплотнений

эластомеры EPDM

Материал плоских уплотнений

эластомеры EPDM и AFM34

Материал обратного клапана

POM, NBR, нержавеющая сталь

Материал корпуса

ударопрочная и температуропрочная пластмасса

Материал кронштейнов

листовая оцинкованная сталь

Шкала температур термометров

0-120 оС

Монтажная длина насоса

180 мм

Подключение насоса

G 1"1/2

Рабочая среда

вода и водно-гликолевые смеси

Комплектация:

Насос

да

Подающая и обратная линии

да

Подключение насоса

на подающей линии

Трехходовой клапан

да

Сервопривод

да

Гидрострелка

нет

Шаровые краны с рукоятками

да

Термометры

да, на обеих линиях, встроены в рукоятки кранов

Блочная EPP изоляция

да

Обратный клапан

да, интегрированный

Накидные гайки для подключения насоса

да, G 1"1/2

Насос:

Страна

Германия

Производитель

Wilo

Серия и модель

Yonos Para RS 25/6 180

Вид

циркуляционный энергосберегающий

Соединение

G 1"1/2

Монтажная длина

180 мм

Максимальный напор

6,2 м

Пропускная способность

до 3 куб.м/ч

Максимальная потребляемая мощность

до 40 Вт

Напряжение

230, В 50 Гц

Самодиагностика

да

Класс защиты

IPX4D

Число режимов работы

многорежимный

Управление

ручное/автоматическое

Гарантия

12 месяцев
