Насосно-смесительный модуль EMMETI Firstbox 2A+1B, с гидравлическим разделителем

Описание

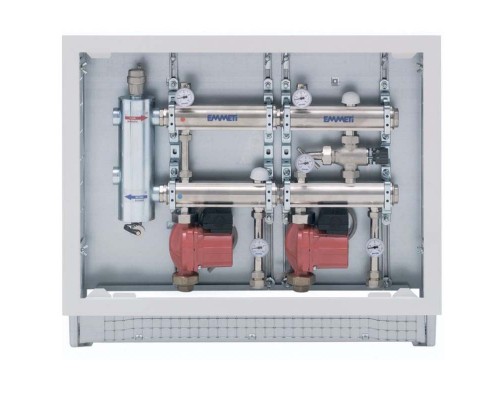

Насосно-смесительный модуль Emmeti Firstbox 2A+1B с гидравлическим разделителем и насосами Shark 6/53 представляет собой группу быстрого монтажа для подключения к высоко- и низкотемпературным контурам (по ходу движения теплоносителя). Насосные группы контуров должны первыми подключаться к гидравлическому разделителю или котлу. Модуль поставляется с резьбовым соединением для установки циркуляционных насосов (подключение снизу). Соединение насоса – резьбовое G 1 1/2" под плоские уплотнения. Firstbox – модульная отдельная распределительная установка, которая позволяет собрать между контурами (установками) один или несколько модулей в зависимости от потребностей; в действительности, кроме стандартного предложения модулей, монтированных в коробке, посредством отдельных модулей можно создать распределительную систему, наиболее соответствующую собственным требованиям; открытый коллектор устанавливается перед распределительными модулями зоны и разделяет первичную цепь от вторичных.

Firstbox позволяет исключить отдельные цепи при остановленных насосах, не допуская рециркуляции и паразитных токов, которые поддерживают горячими выводы и цепи питания напольных систем при нефункционирующих насосах. Посредством использования электрических коробок для проводки циркуляторов высокой и низкой температуры (не входящих в стандартную поставку), управляемых комнатными терморегуляторами, можно автоматизировать функционирование Firstbox. Максимальная температура теплоносителя до +110 оС, максимальное рабочее давление – 10 бар. Коллекторы подающей и обратной линии имеют присоединительный размер G 1"1/4 внутренняя резьба. Диаметр гидравлических разделителей – резьба G 1". Подключение насосных групп на 2 или 3 высокотемпературных контура – G 1" внутренняя резьба. Резьба отдельных насосных групп – G 1"1/4 внутренняя резьба. Резьбы выходов с насосных групп – G 3/4" внутренняя резьба.

В состав насосной группы входят трехскоростные циркуляционные насосы Emmeti Shark 6/53 для системы теплого пола. Диапазон рабочей температуры насоса составляет от -10 до +110 оС, максимальное рабочее давление – 10 бар. Насос оснащен двигателем с мокрым ротором – охлаждение происходит за счет проходящей жидкости. Напряжение устройства составляет 230 В, 50 Гц. Класс изоляции насоса – F, подключение – G 1"1/2, монтажная высота – 130 мм.

В комплект поставки входят также подающие и обратные коллекторы, термометры от 0 до 80 оС, гидравлический разделитель со встроенными воздухоотводчиками и дренажным краном, короб из оцинкованная стали Metal Box глубиной 120 мм, а также термостатический смесительный клапан в низкотемпературном контуре. Клапан способен регулировать температуру теплоносителя в пределах 25-55 оС, имеет Кв 1.8 ÷ 3.3. Клапан регулируется с помощью механической ручки с цветными стрелками. Сервопривод для автоматического регулирования можно заказать и установки отдельно. Коллекторы выполняются из латуни, уплотнения – из EPDM. Поставляется без сервопривода. Данная модель предназначена для 2 высокотемпературных контуров и 1 низкотемпературного контура. Купить насосно-смесительный модуль Emmeti Firstbox 2A+1B с гидравлическим разделителем и насосами Shark 6/53 .

Категория:

Страна

Италия

Производитель

Emmeti

Серия

Firstbox

Модель

2А+1В (28151096)

Категория

группы быстрого монтажа

Применение

высоко- и низкотемпературные контуры

Тип

насосно-смесительный модуль

Функция

подача теплоносителя от котла в контур со смешиванием и без него

Монтаж

настенный – отдельно

Принцип действия

по ходу движения теплоносителя

Основные характеристики:

Количество подключаемых контуров

3 (2 высокотемпературных и 1 низкотемпературный)

Подключение коллекторов

G 1"1/4 внутренняя резьба

Подключение гидравлического разделителя

G 1"

Подключение насоса

G 1"1/2 под плоские уплотнения

Подключение насосных групп на 2-3 высокотемпературных контура

G 1" внутренняя резьба

Подключение отдельных насосных групп

G 1"1/4 внутренняя резьба

Выходы с насосных групп

G 3/4"

Материал коллекторов

латунь, отожженная медь

Рабочая температура

до +110 оС

Рабочее давление

10 бар

Комплектация:

Насосы

да, 3

Подключение насосов

снизу

Трехходовой смеситель

да, термостатический смесительный

Количество смесителей

1

Диапазон регулирования температуры смесителем

25-55 оС

Номинальные условия смесителя

TH = 65 оC; TC = 15 оC

Kv смесителя

1,8 - 3,3

Термометр

да

Количество термометров

5

Диапазон измерения температуры термометрами

0-80 оС

Шаровые краны

нет

Сервопривод

нет

Обратный клапан

нет

Гидравлический разделитель

да, с дренажным краном для слива теплоносителя

Воздухоотводчик

да, в составе разделителя

Шкаф

да, из оцинкованной стали, глубиной 120 мм

Уплотнения

EPDM

Кронштейны для монтажа

нет

Насос:

Страна

Италия

Производитель

Emmeti

Серия и модель

Shark 6/53

Вид

циркуляционный

Соединение

G 1"1/2

Монтажная длина

130 мм

Максимальная потребляемая мощность

93 Вт

Напряжение

230, В 50 Гц

Класс изоляции

F

Класс защиты

IP42

Класс энергопотребления

D

Температура перекачиваемой жидкости

до +110 оС

Максимальное давление

10 бар

Число режимов работы

3
