Насосно-смесительная группа WATTS Ind ISOTHERM

Описание

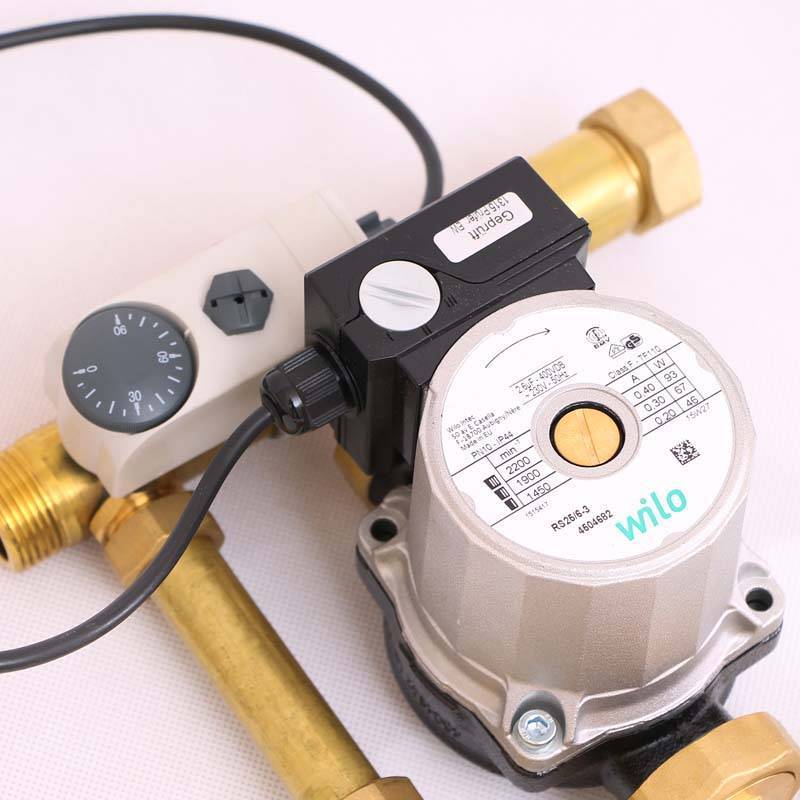

Насосно-смесительная группа Watts Ind IsoTherm с насосом Wilo RS 25/6-3 представляет собой регулирующий модуль и применяется для поддержания постоянной температуры подачи в системах низкотемпературного отопления. Температура подачи устанавливается при помощи рукоятки смесительного клапана. Регулирующий модуль применяется в комбинированных системах отопления, т.е. в системах, включающих в себя контур высокотемпературного отопления (радиаторы, конвекторы) и контур низкотемпературного отопления (напольное отопление). При этом теплоноситель поступает в оба контура по одному трубопроводу. Модуль оснащен аварийным термостатом, на котором устанавливается температура, превышающая на 7-10 оС установленную на смесителе температуру подачи теплого пола. Аварийный термостат отключит насос модуля IsoTherm, если температура подачи теплого пола превысит допустимое значение и защитит таким образом систему теплых полов от перегрева.

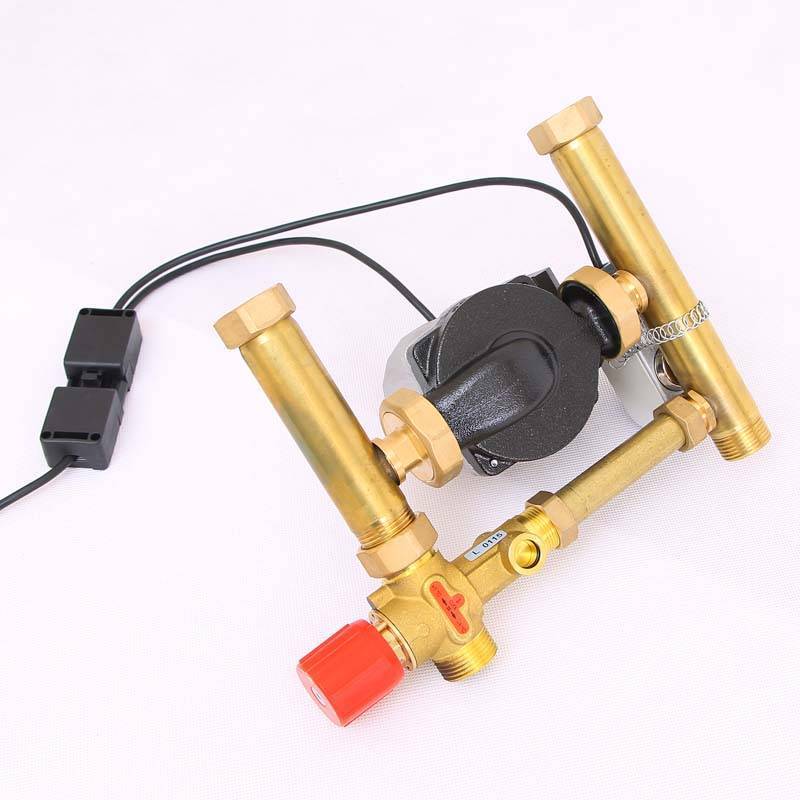

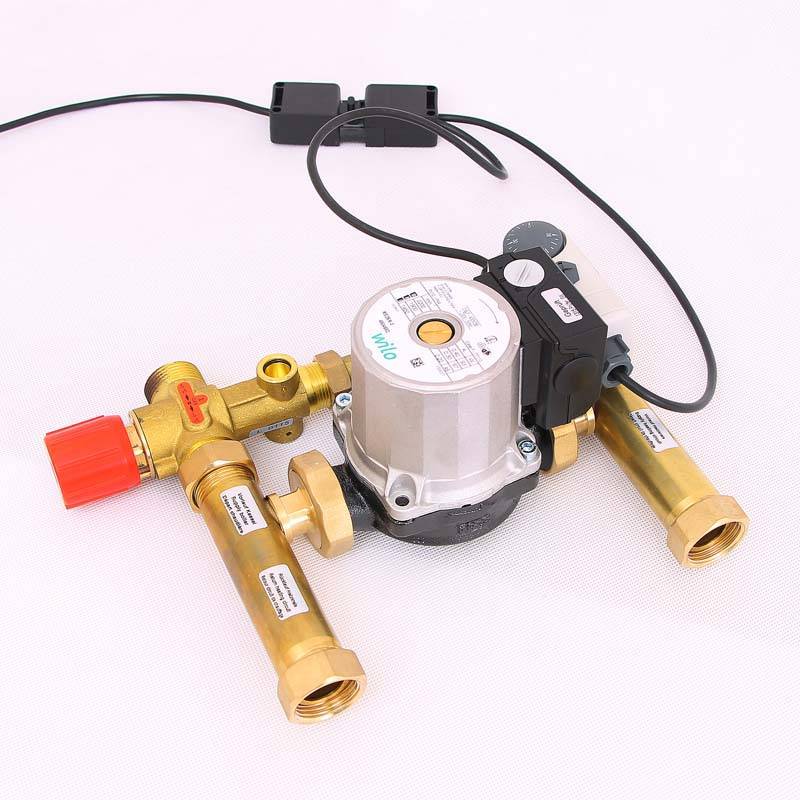

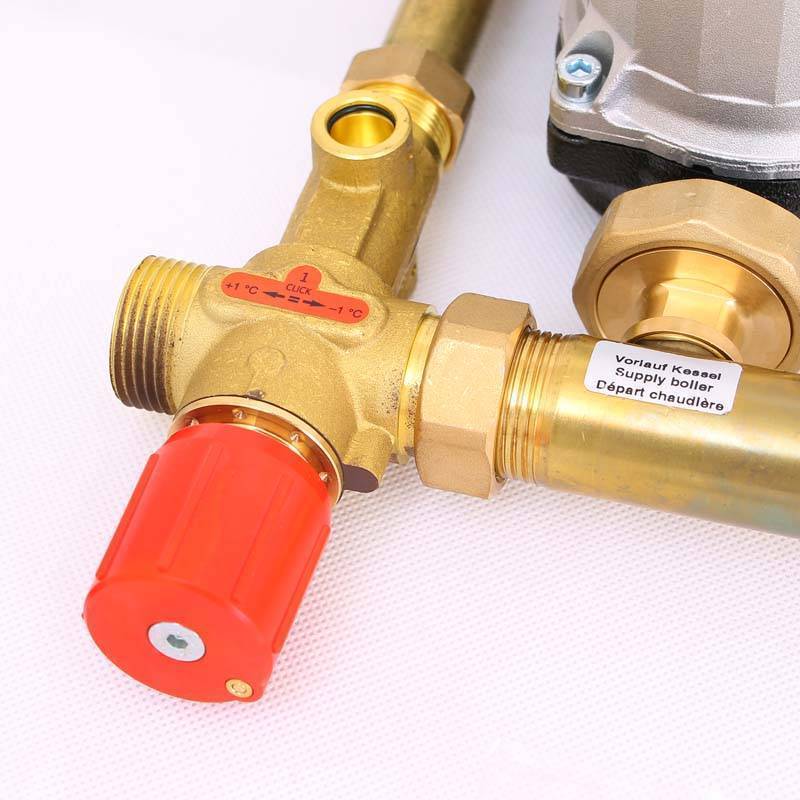

Регулирующий модуль IsoTherm может быть подключен к коллектору с размером подключения G 1" и межосевым расстоянием 210 мм при помощи накидных гаек. Модуль ISOTHERM может быть подключен к коллектору слева или справа смесителем вверх или вниз. При монтаже справа от коллектора необходимо лишь установить термометр на байпасе с другой стороны. Циркуляционный насос можно повернуть вокруг своей оси. Температура подачи теплого пола устанавливается на рукоятке термостатического смесительного клапана и постоянно отслеживается помещенным в теплоноситель чувствительным элементом смесителя. Отклонения от заданной температуры моментально компенсируются за счет изменения пропускного сечения клапана и пропуска необходимого количества теплоносителя. Теплоноситель из подающего трубопровода контура котла смешивается перед всасывающим патрубком циркуляционного насоса с водой из обратного контура теплых полов в пропорции, необходимой для поддержания выставленной на рукоятке температуре подачи. После чего большая часть теплоносителя поступает в петли теплого пола. Часть смешанной воды возвращается в обратный трубопровод котлового контура либо циркулирует через байпас. Термометр на байпасе показывает реальную температуру теплоностиля в подаче теплого пола.

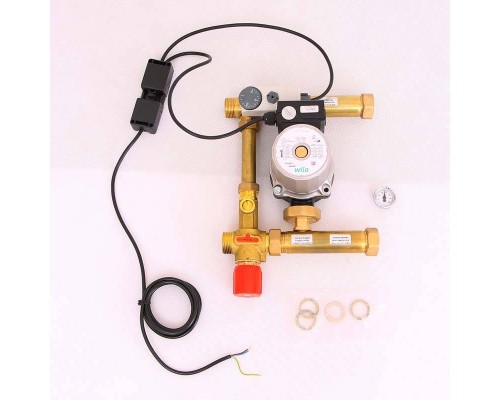

В комплект поставки регулирующего модуля IsoTherm входят подающий и обратный трубопровод напольного отопления (G 1" накидная гайка), подающий и обратный трубопровод контура котла (G 1" наружная резьба), циркуляционный насос Wilo RS 25/6-3, термостатический клапан с рукояткой, термометр для измерения температуры теплых полов, аварийный накладной термостат. Диапазон рабочей температуры теплоносителя составляет от 0 до 90 оС, максимальное рабочее давление – 6 бар, номинальная мощность – около 15 кВт, диапазон регулирования теплоносителя в напольном отоплении – от 30 до 60 оС. Купить насосно-смесительную группу Watts Ind IsoTherm с насосом Wilo RS 25/6-3 .

Категория:

Страна

Германия

Производитель

Watts Ind

Серия

IsoTherm

Модель

10023372

Категория

группы быстрого монтажа

Применение

низкотемпературные системы отопления (теплый пол)

Тип

насосно-смесительная группа

Функция

поддержание постоянной температуры теплых полов

Монтаж

на коллекторе

Управление

термостатический клапан

Основные характеристики:

Диапазон температура теплоносителя

0-90 оС

Температура окружающего воздуха

0-40 оС

Максимальное давление

6 бар

Диапазон регулирования температуры теплоносителя

30-60 оС

Номинальная мощность

15 кВт

Подключение к коллектору

G 1" накидная гайка

Подключение к контуру отопления

G 1" наружная резьба

Межосевое расстояние между коллекторами

210 мм

Материал арматуры

латунь

Пружины

нержавеющая сталь

Материал патрубков

латунь

Пластмассовые части

ударопрочные и температуропрочные

Материал уплотнений

EPDM или AFM 34 58

Шкала температур термометра

0-80 оС

Монтажная длина насоса

130 мм

Подключение насоса

G 1"1/2

Рабочая среда

вода и водно-гликолевые смеси

Комплектация:

Насос

да, Wilo RS 25/6-3

Подающая и обратная линии коллектора

да

Подающая и обратная линии контура отопления

да

Подключение насоса

на подающей линии

Термостатическая головка

нет

Термостатический клапан

да

Отсечной регулирующий клапан

нет

Термометр

да, температура подачи теплых полов

Аварийный накладной термостат

да

Сливной кран

нет

Воздухоотводчик

нет

Габариты:

Конструкция и монтаж:

Установка температуры подачи:

Гидравлические характеристики:
