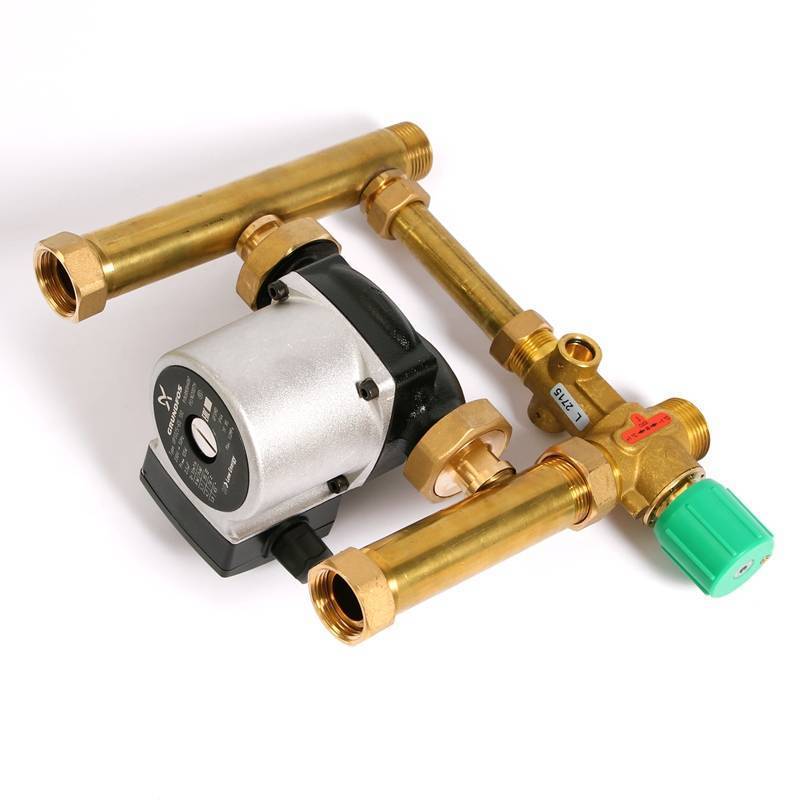

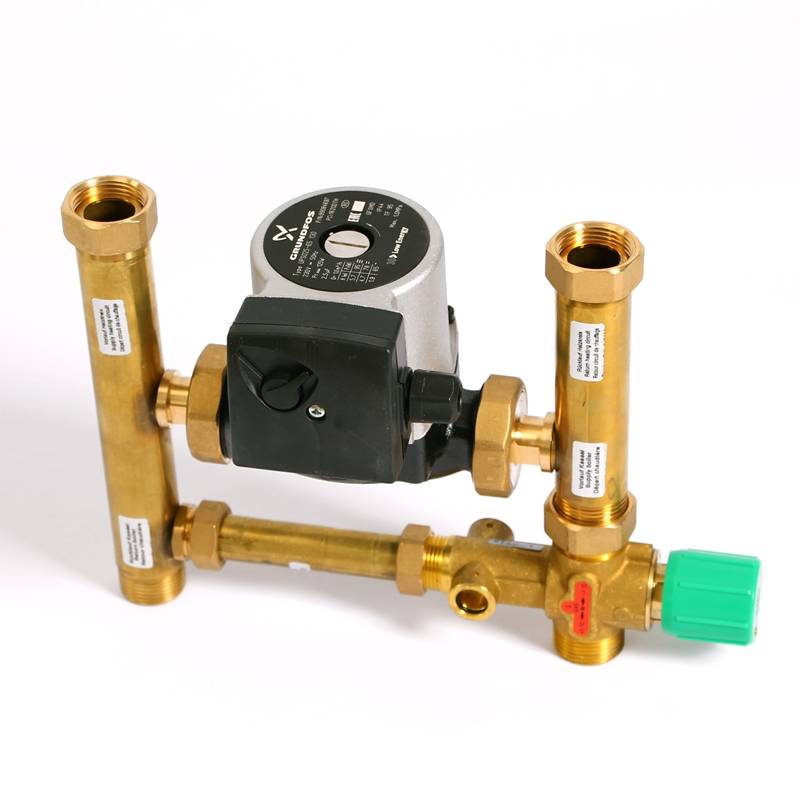

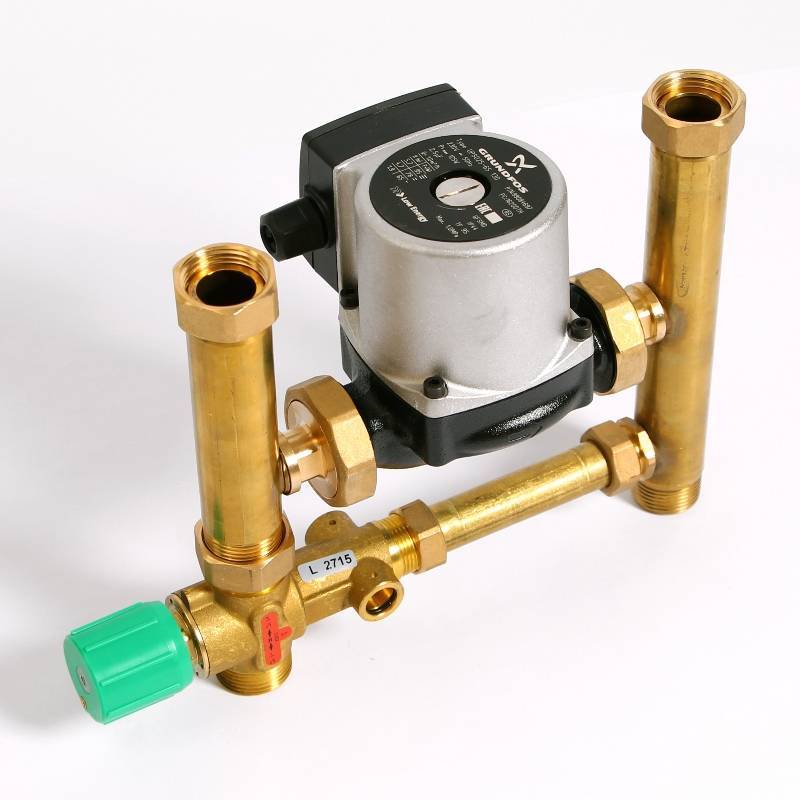

Насосно-смесительная группа UNI-FITT MULTIMIX 1" с насосом GRUNDFOS

Описание

Насосно-смесительная группа Uni-Fitt MultiMix 1" с насосом Grundfos предназначена для создания низкотемпературных систем отопления (типа «теплый пол»). Возможно двухстороннее подключение коллекторных групп высоко-и низкотемпературного контуров. Монтируется непосредственно на коллекторной группе низкотемпературного контура и подключается к высокотемпературному контуру системы отопления. Насос группы обеспечивает циркуляцию в низкотемпературном контуре отопления. Заданная температура в этом контуре поддерживается термостатическим смесительным клапаном с встроенным датчиком. Необходимое количество тепла поступает из высокотемпературного контура отопления – котла. Температура подачи теплоносителя отображается на термометре.

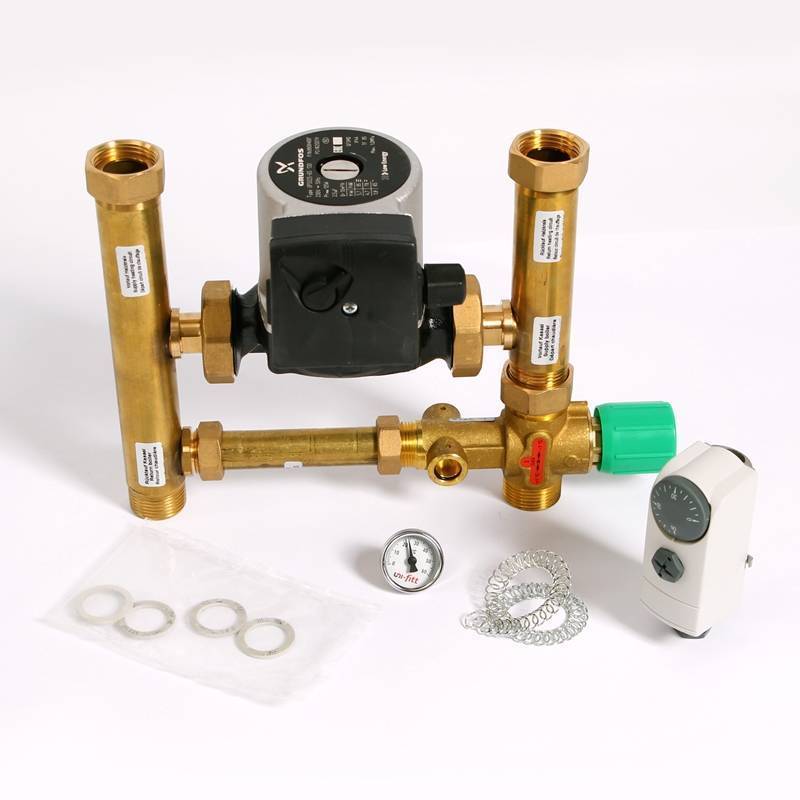

Насосно-смесительная группа MultiMix Uni-Fitt состоит из комплекта патрубков, соединяющих: смесительный термостатический клапан с настройкой от 30 до 50 оC и с термометром со шкалой от 0 до 60 оC, стандартный циркуляционный насос Grundfos UPSO 25-65 130 и предохранительный термостат с заводской установкой 55 оC. Для достижения максимальной мощности группы необходимо, чтобы температура котловой воды была минимум на 15 оC выше установленной температуры подачи теплого пола.

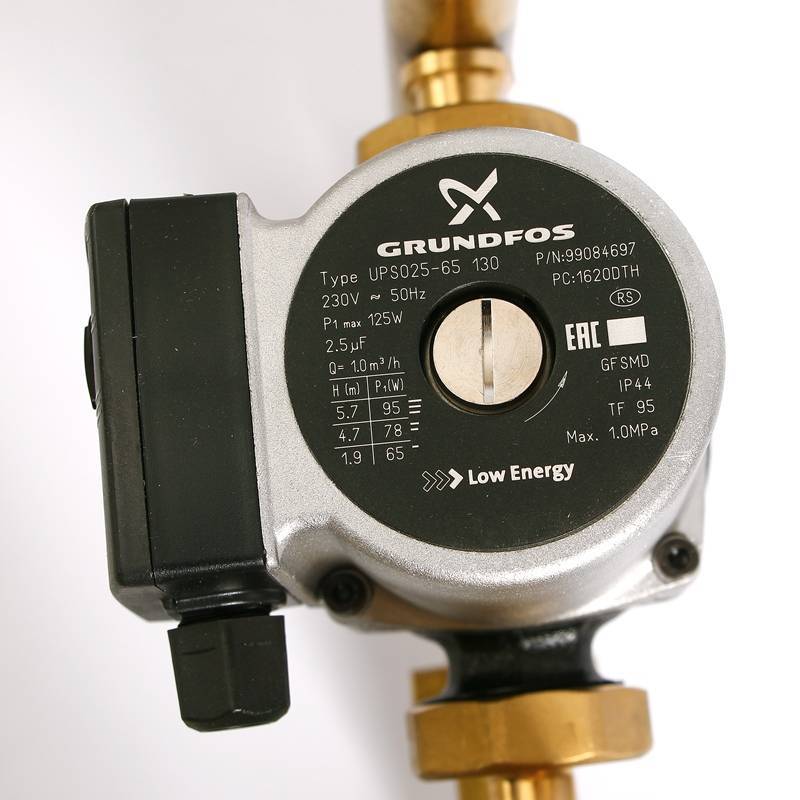

Циркуляционный насос Grundfos UPSO 25-65 оснащен трехскоростным режимом и герметизированным ротором, то есть, насос и двигатель составляют единый блок без торцевого уплотнения с двумя сальниками в качестве уплотнения. В качестве смазки для подшипников используется перекачиваемая жидкость. Насосы применяются в незамкнутых и замкнутых системах отопления и кондиционирования. Насос оснащен керамическим валом и радиальными подшипниками. Осевой подшипник изготавливается из графита, гильза ротора и подшипниковая обойма – из нержавеющей стали, рабочее колесо – коррозионностойкое. Корпус насоса выполняется из чугуна.

Максимальная температура первичного контура отопления составляет 90 оС, максимальное давление – 6 бар. Тепловая мощность насосного модуля составляет 15 кВт. Диаметр подключения к высокотемпературному контуру – G 1" наружная резьба, к низкотемпературному контуру – G 1" накидная гайка. Купить насосно-смесительную группу Uni-Fitt MultiMix 1" с насосом Grundfos .

Категория:

Страна

Россия

Производитель

Uni-Fitt

Серия

MultiMix

Модель

477G1500 с насосом Grundfos

Категория

группы быстрого монтажа

Применение

низкотемпературные контуры

Тип

насосно-смесительная группа

Функция

подача теплоносителя от котла в контур со смешиванием

Монтаж

настенный

Управление

термосмеситель

Основные характеристики:

Максимальная температура первичного контура

+90 оС

Максимальное давление

6 бар

Диапазон регулирования температуры во вторичном контуре

30-50 оС

Заводская установка температуры во вторичном контуре

+44 оС

Тепловая мощность

15 кВт

Шкала термометра

0-60 оС

Межосевое расстояние между коллекторами

210 мм

Число подключаемых контуров

1

Подключение к высокотемпературному контуру

G 1" наружная резьба

Подключение к низкотемпературному контуру

G 1" накидная гайка

Монтажная длина насоса

130 мм

Подключение насоса

G 1"1/2

Комплектация:

Насос

да

Подключение насоса

между коллекторами

Смесительный термостатический клапан

да

Настроечная головка термосмесителя

да

Предохранительный термостат

да, накладной

Контрольный термометр

да

Воздухоотводчик

да, ручной, встроенный в насос

Шаровые краны

нет

Сервопривод

нет

Обратный клапан

нет

Кронштейны для монтажа

нет

Насос:

Страна

Дания

Производитель

Grundfos

Серия и модель

UPSO 25-65 130

Вид

циркуляционный

Соединение

G 1"1/2

Монтажная длина

130 мм

Максимальный напор

6,5 м

Пропускная способность

1 куб.м/ч

Максимальная потребляемая мощность

до 125 Вт

Напряжение

230, В 50 Гц

Класс изоляции

F

Класс защиты

IP44

Материал корпуса

чугун

Число режимов работы

3

Теплоизоляция

да

Гарантия на насос

12 месяцев

Гарантия на группу

36 месяцев

Габариты:

Устройство:

Монтаж:

Гидравлические характеристики насоса:
