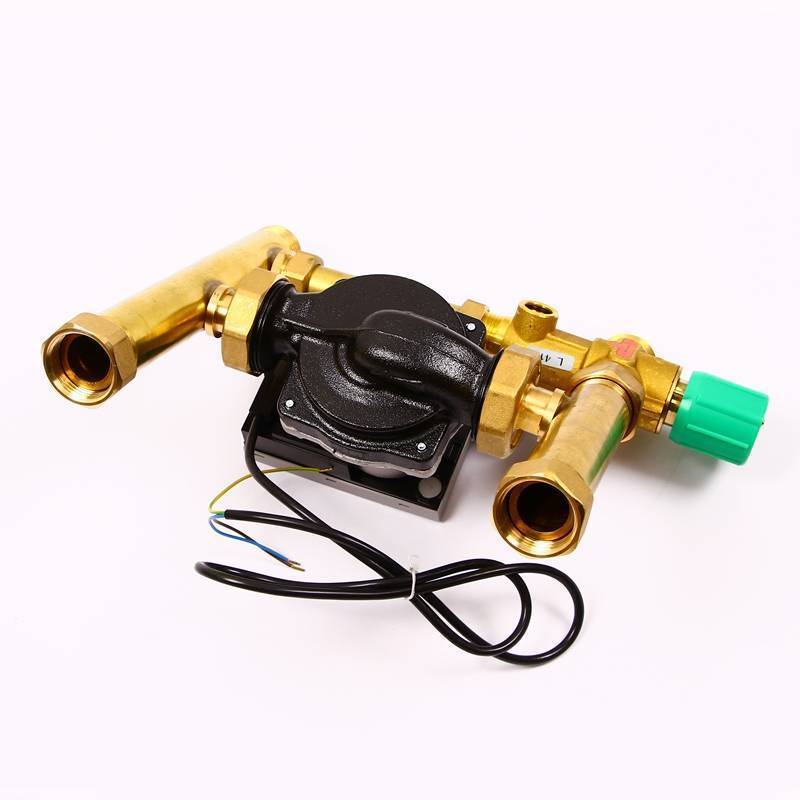

Насосно-смесительная группа Uni-Fitt MULTIMIX 1" без насоса

Описание

Предназначены для создания низкотемпературных систем отопления (типа «теплый пол»). Возможно двухстороннее подключение коллекторных групп высоко-и низкотемпературного контуров. Монтируется непосредственно на коллекторной группе низкотемпературного контура и подключается к высокотемпературному контуру системы отопления.

Насос группы обеспечивает циркуляцию в низкотемпературном контуре отопления. Заданная температура в этом контуре поддерживается термостатическим смесительным клапаном с встроенным датчиком. Необходимое количество тепла поступает из высокотемпературного контура отопления (котла). Температура подачи теплоносителя отображается на термометре.

В А Ж Н О ! Для достижения максимальной мощности группы необходимо, чтобы температура котловой воды была минимум на 15 °C выше установленной температуры подачи тёплого пола.

Насосно-смесительные группы Multimix обеспечивают постоянное поддержание температуры в системе тёплого пола и радиаторного отопления на заданном уровне. Монтируются непосредственно на коллекторные группы с числом отводов от 2 до 13.

Конструкция насосно-смесительных групп Multimix позволяет создать единый распределительный модуль.

Для этого необходимо подключить дополнительную коллекторную группу со стороны высокотемпературного контура, распределяющую теплоноситель по радиаторной системе.

Тепловая мощность при разности температур в подающем и обратном трубопроводе ΔT:

• комфортные условия (КУ) - 7°С;
• предельные условия (ПУ) - 10°С.

Технические характеристики:

Страна

Россия

Производитель

Uni-Fitt

Модель

475G1500

Категория

группы быстрого монтажа

Применение

отопление, теплый пол, система нагрева воды

Тип

насосно-смесительная группа

Управление

термосмеситель

Основные характеристики:

Диапазон регулировки во вторичном контуре

от 30 до 50 °C

Межосевое расстояние

210 мм

Максимальная рабочая температура

90 °C

Диаметр подключения

1'

Максимальное давление

6 бар

Заводская установка температуры во вторичном контуре

44 °C

Шкала термометра

0÷60 °C

Коэффициент пропускной способности смесительного клапана

Kvs 4,5

Диаметр подключения к высокотемпературному контуру

1" НР

Диаметр подключения к низкотемпературному контуру

1" НГ

Присоединительный диаметр и монтажная длина циркуляционного насоса

1 1/2", 130 мм

Габариты:

Конструкция:

Варианты установки, монтажа и настройки групп:

Внешний вид и комплектация могут быть изменены производителем без специального уведомления.
