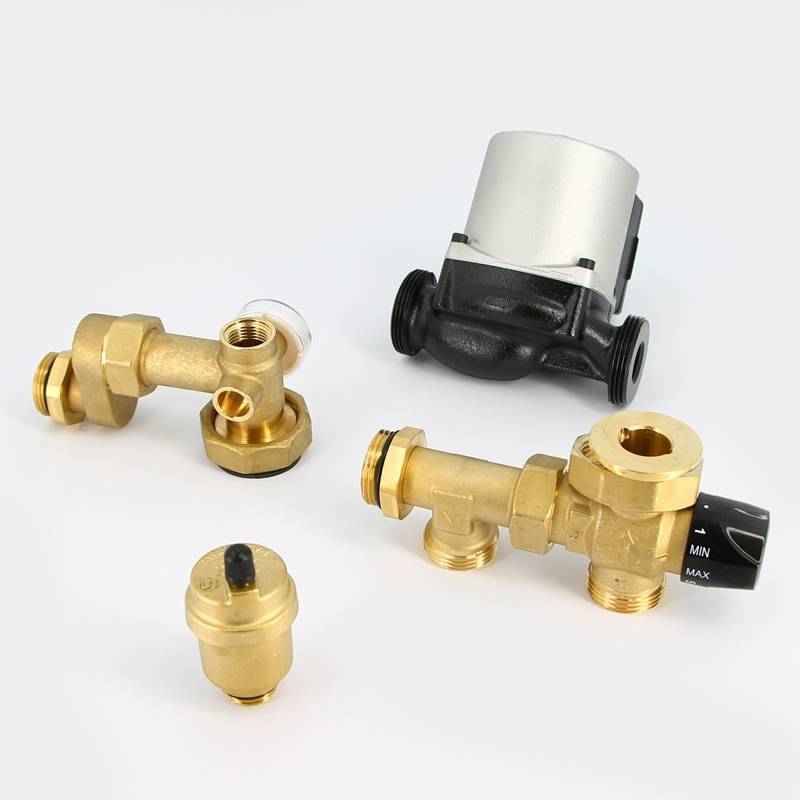

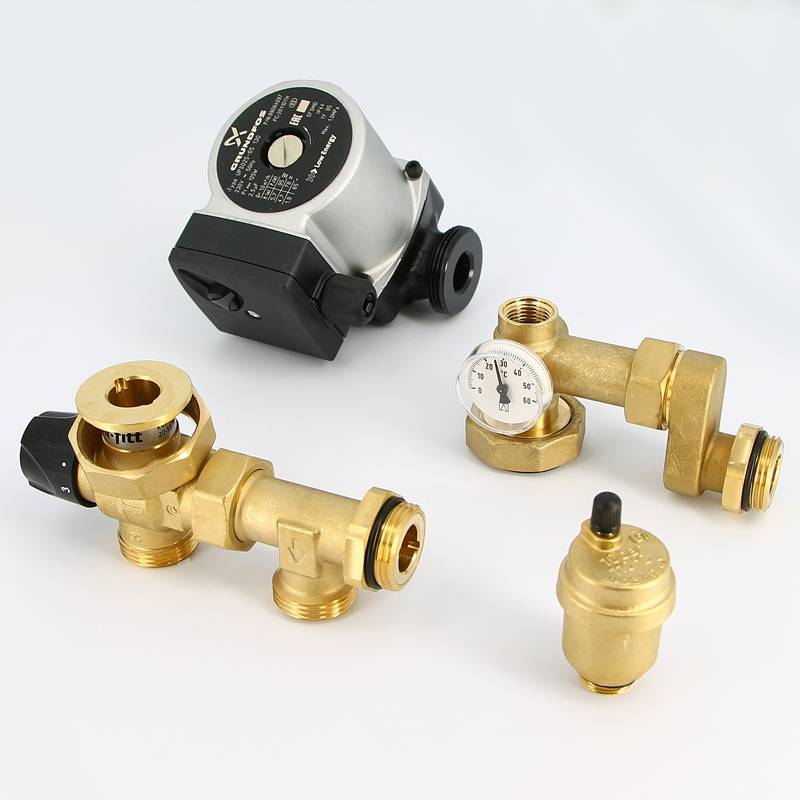

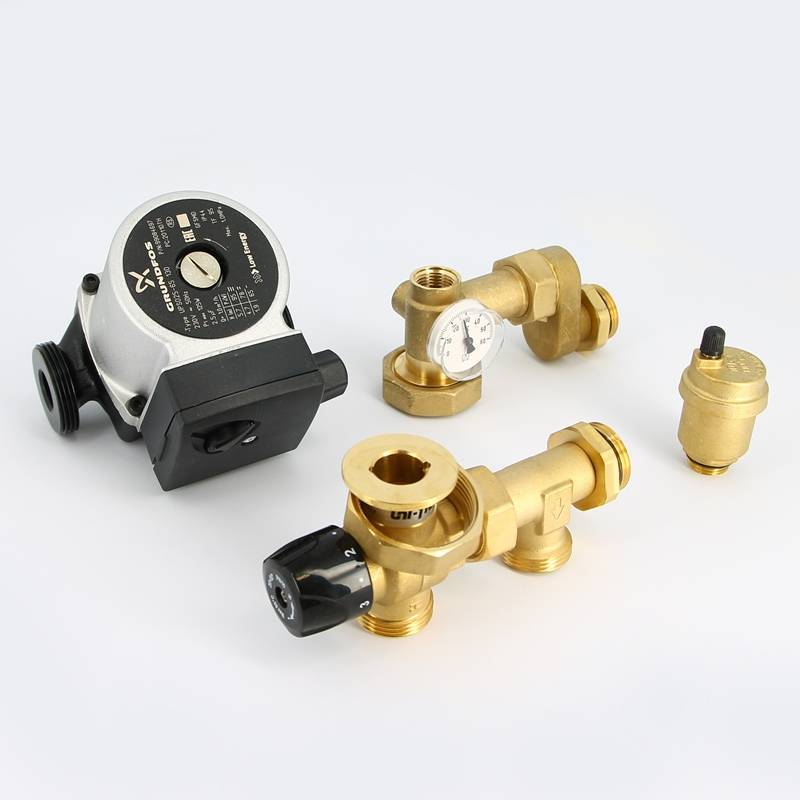

Насосно-смесительная группа Uni-Fitt DN25 с термосмесителем Grundfos UPSO 25-65

Описание

Насосно-смесительная группа Uni-Fitt DN25 с термосмесителем и насосом Grundfos UPSO 25-65 180 предназначена для подачи теплоносителя в низкотемпературные контуры отопления, например, радиаторного отопления или для теплого пола. Контроль и автоматическое поддержание заданной температуры теплоносителя осуществляется в термосмесителе смешением теплоносителя из подающей и обратной линии. Применяется для создания многоконтурных систем отопления с индивидуальными насосами в отдельных контурах. Такие системы характеризуются высокой стабильностью работы, повышенными комфортностью и надёжностью. Модульная конструкция обеспечивает компактность и простоту монтажа. Монтировать насосную группу можно как отдельно, так и на распределительном коллекторе. Корпус насосной группы выполняется из латуни, блочная теплоизоляция – из вспененного полипропилена EPP.

Данная модель насосной группы 491 поставляется с термосмесительным клапаном мощностью до 14 кВт. Подача осуществляется c помощью циркуляционного насоса. В комплект поставки насосной группы входят термостатический смесительный клапан, шаровой кран обратной линии с обратным клапаном и встроенным термометром (цвет рукоятки синий, шкала температур от 0 до 120 оС), шаровой кран в линии подачи со встроенным термометром (цвет рукоятки красный, шкала температур от 0 до 120 оС), отсечной шаровый кран, накидные гайки для подключения насоса 1" 1/2 НГ, патрубок обратного трубопровода, блочная EPP изоляция (передний и задний кожух), обратный клапан и подключение к коллектору, а также циркуляционный насос. Монтажная длина циркуляционного насоса – 180 мм.

Циркуляционный насос Grundfos UPSO 25-65 оснащен трехскоростным режимом и герметизированным ротором, то есть, насос и двигатель составляют единый блок без торцевого уплотнения с двумя сальниками в качестве уплотнения. В качестве смазки для подшипников используется перекачиваемая жидкость. Насосы применяются в незамкнутых и замкнутых системах отопления и кондиционирования. Насос оснащен керамическим валом и радиальными подшипниками. Осевой подшипник изготавливается из графита, гильза ротора и подшипниковая обойма – из нержавеющей стали, рабочее колесо – коррозионностойкое. Корпус насоса выполняется из чугуна.

Подключение насосной группы к контуру системы отопления – G 1" внутренняя резьба, подключение к коллектору – G 1" внутренняя резьба. Максимальное рабочее давление – 10 бар, Kvs прямой насосной группы – 8, Kvs термосмесительного клапана – 3,3. Диапазон регулирования термосмесительного клапана составляет 20-45 оС. Межосевое расстояние между коллекторами составляет 125 мм. Купить насосно-смесительную группу Uni-Fitt DN25 с термосмесителем и насосом Grundfos UPSO 25-65 180 .

Категория:

Страна

Россия

Производитель

Uni-Fitt

Серия

491 (смешивание)

Модель

491G2500

Категория

группы быстрого монтажа

Применение

низкотемпературные контуры (отопление, теплый пол)

Тип

насосно-смесительная группа

Функция

подача теплоносителя от котла в контур со смешиванием

Монтаж

отдельный / на распределительном коллекторе

Управление

термосмеситель

Основные характеристики:

Максимальная температура первичного контура

+110 оС

Максимальное давление

10 бар

Kvs прямой насосной группы

8

Kvs термосмесительного клапана

3,3

Диапазон регулирования термосмесительного клапана

20-45 оС

Подключение к контуру системы отопления

G 1" внутренняя резьба

Подключение к коллектору

G 1" внутренняя резьба

Межосевое расстояние между коллекторами

125 мм

Материал корпуса

латунь

Материал теплоизоляционного кожуха

вспененный полипропилен EPP

Шкала температур термометров

0-120 оС

Монтажная длина насоса

180 мм

Подключение насоса

G 1"1/2

Гарантия на насосную группу

36 месяцев

Комплектация:

Насос

да

Подключение насоса

на подающей линии

Термостатический смесительный клапан

да

Трехходовой смесительный клапан с подключаемым байпасом

нет

Трехходовой смесительный клапан с подключаемым байпасом и приводом

нет

Патрубок обратного трубопровода

да

Подключение к коллектору

да

Обратный клапан

да, в шаровом кране обратной линии

Блочная EPP изоляция

да

Шаровой кран обратной линии

да

Шаровой кран линии подачи

да

Термометры

да, х2 – на подающей и обратной линиях

Накидные гайки для подключения насоса

да, G 1"1/2

Насос:

Страна

Дания

Производитель

Grundfos

Серия и модель

UPSO 25-65 180

Вид

циркуляционный

Соединение

G 1"1/2

Монтажная длина

180 мм

Максимальный напор

6,5 м

Пропускная способность

1 куб.м/ч

Максимальная потребляемая мощность

до 125 Вт

Напряжение

230, В 50 Гц

Класс изоляции

F

Класс защиты

IP44

Материал корпуса

чугун

Число режимов работы

3

Теплоизоляция

да

Гарантия

12 месяцев

Габариты:

Устройство:

Переустановка подачи и обратки:

Настройка термосмесителя:

Гидравлические характеристики насоса:
