Код товара:
duiВКВП.90.290.2500.2ТГ.БД.Лев.
Артикул:
duiВКВП.90.290.2500.2ТГ.БД.Лев.
Производители
Wilma
UPC:
duiВКВП9029025002ТГБДЛев
Наличие:
Нет в наличии

Общее

Артикул
ВКВП.90.290.2500.2ТГ.БД.Лев.
Страна
Россия
Производитель
Wilma

Описание

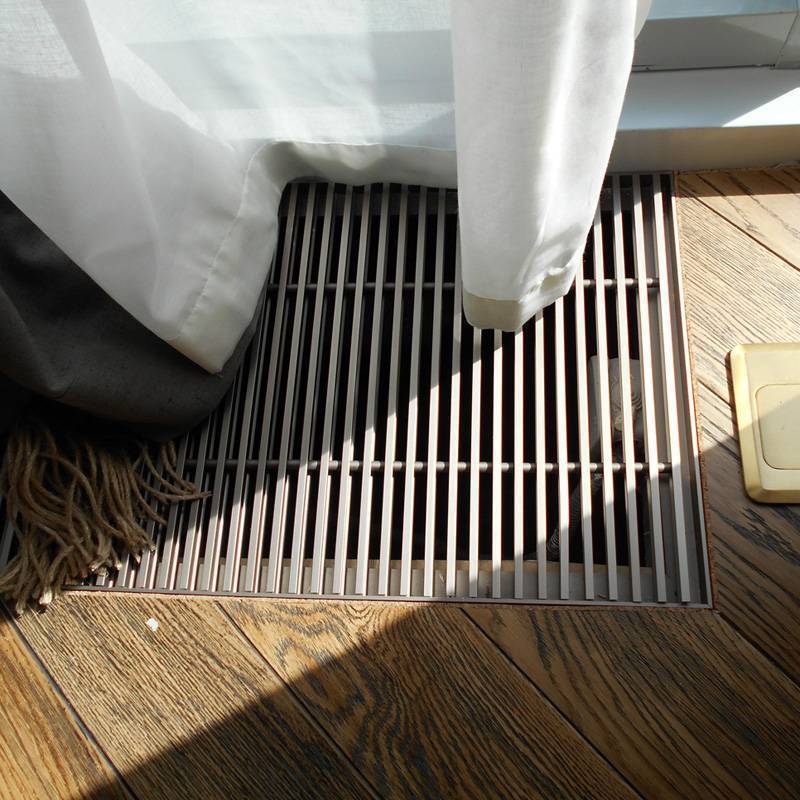

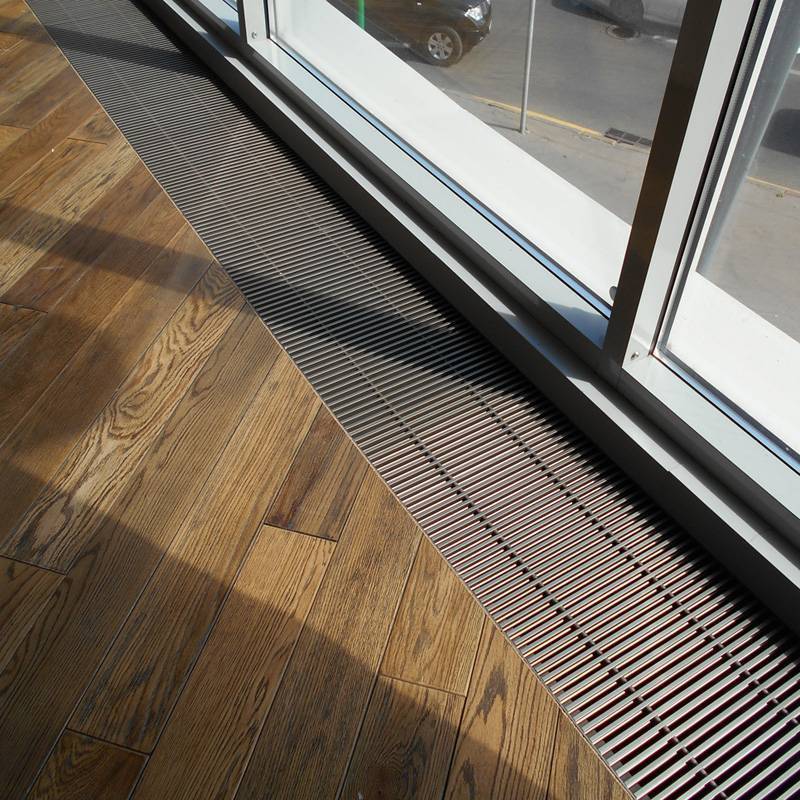

Конвектор парапетный Wilma Vitron 90/290/2500 с вентилятором для подоконника представляет собой отопительный прибор, в котором установлен медно-алюминиевый теплообменник и тангенциальный вентилятор, тепло от которого передается в отапливаемое помещение путем принудительной конвекции. Данный прибор предназначен для установки в оконный проем с парапетом глубиной не менее 290 мм. Позволяет преградить поток холодного воздуха от застекленных фасадов или окон. Возможно комбинированное использование с системами теплого пола, вентиляции, радиаторного водяного отопления. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления.

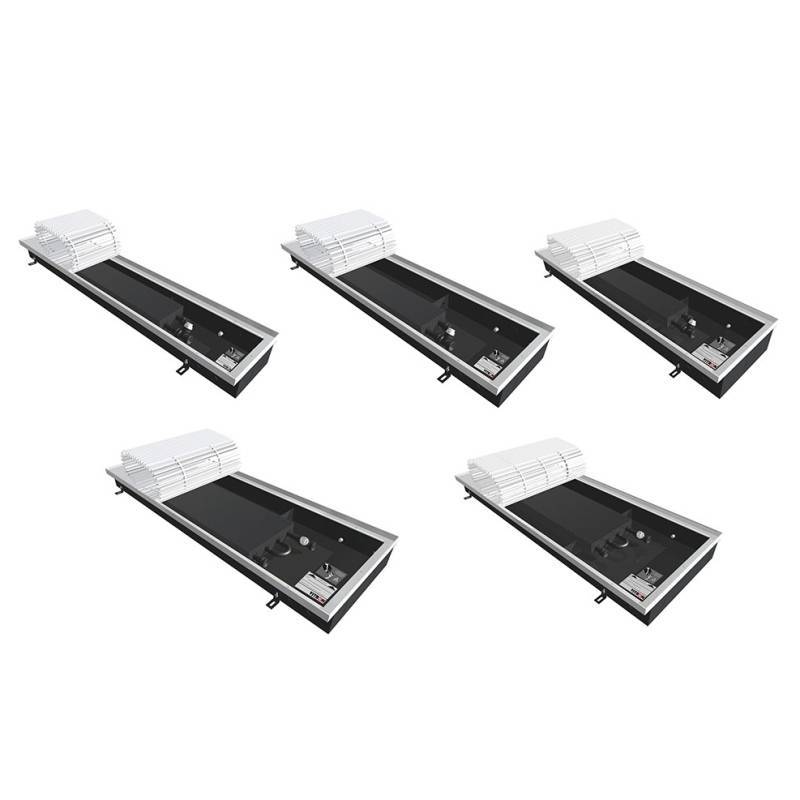

Парапетный конвектор с принудительной конвекцией Vitron состоит из корпуса, медно-алюминиевого теплообменника, решеток забора и нагнетания воздуха, подоконника, тангенциального AC вентилятора. Корпус конвектора изготовлен из листовой оцинкованной стали толщиной 0,8 мм с порошковой покраской (цвет покрытия: черный матовый) и имеет отверстия для сальника и подключения теплообменника к системе отопления (торцевые и боковые). К основанию корпуса с помощью заклепок крепятся специальные поддерживающие пластины, на которые устанавливается теплообменник. В верхней части короба установлен подоконник, изготовленный из натурального дерева. Подоконник имеет прямоугольное отверстие, в которое вставлена решетка забора воздуха. Решетка нагнетания воздуха установлена на кронштейнах, которые закреплены в нижней части подоконника.

Теплообменник состоит из бесшовных медных труб Ø 15 мм, с толщиной стенки 0,5 мм, которые соединены между собой двураструбными отводами 180 градусов. Соединение осуществляется методом капиллярной пайки с использованием серебросодержащего припоя. Перед пайкой на каждые две трубы насаживаются профилированные алюминиевые пластины толщиной 0,35 мм, высотой 50 мм, глубиной 100 мм. Теплообменник покрыт износостойким порошковым покрытием. Фитинги для подключения теплообменника к системе отопления имеют внутреннюю трубную резьбу G 1/2". Расстояние между осями фитингов – 50 мм. Теплообменник снабжен воздухоотводчиком для удаления воздуха.

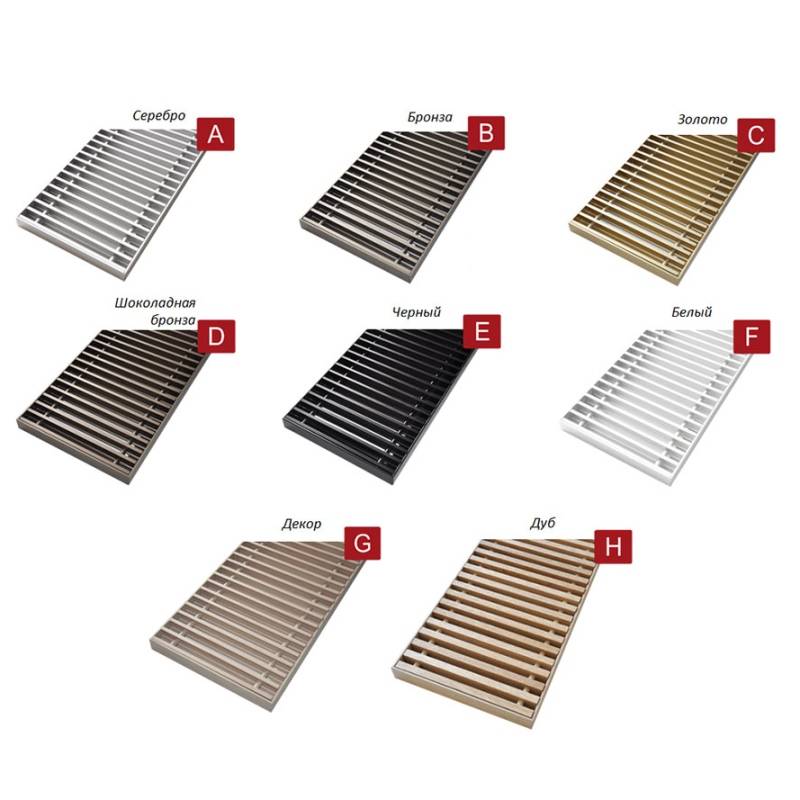

В конструкции конвектора использованы малошумные тангенциальные АС вентиляторы, рассчитанные на напряжение 12 и 220 B в зависимости от модели. Общий уровень звукового давления не превышает 32 дБ при максимальном числе оборотов ротора вентилятора и 19 дБ при минимальном числе оборотов. Степень защиты вентилятора – IP20. Декоративная решетка состоит из поперечных профилей, разделенных между собой втулками. Профили стягиваются жесткой пружиной. Профиль решетки изготавливается из анодированного алюминия. Купить конвектор парапетный Wilma Vitron 90/290/2500 с вентилятором для подоконника .

Основные технические характеристики:

Страна
Россия
Производитель
Wilma
Серия
Vitron
Модель
ВКВП.90.290.2500.2ТГ.БД.Лев.
Категория
водяная система отопления
Тип
конвектор парапетный с принудительной конвекцией
Область применения
подключение к трубопроводу
Ширина
290 мм
Высота
90 мм
Длина
2500 мм
Максимальная температура теплоносителя
+95 оС
Теплоотдача (95/20 оС) – вентилятор выключен
1104 Вт
Теплоотдача (95/20 оС) – минимальные обороты вентилятора
3260 Вт
Теплоотдача (95/20 оС) – средние обороты вентилятора
3532 Вт
Теплоотдача (95/20 оС) – максимальные обороты вентилятора
4540 Вт
Отапливаемая площадь
до 45,5 кв. м
Подключение
боковое / торцевое
Тип подключения
внутренняя резьба G 1/2"
Сторона подключения
левая
Расстояние между осями фитингов
50 мм
Рабочее давление
16 бар
Опрессовочное давление
25 бар
Напряжение питания вентилятора
12/220 В
Потребляемая мощность (12/220 В)
30/29 Вт
Уровень шума вентилятора
не более 32 Дб

Конструктивные элементы:

Теплообменник
2-трубный, горизонтальный
Материла теплообменника
медно-алюминиевый
Диаметр теплообменника
Ø 15 мм
Толщина стенки теплообменника
0,5 мм
Корпус
оцинкованная сталь
Толщина стенки корпуса
0,8 мм
Вентилятор
да
Материал решеток забора и нагнетания воздуха
анодированный алюминий
Материал подоконника
дуб
Теплоноситель
вода / незамерзающие жидкости (не более 30% этиленгликоля)
Воздухоотводчик
да
Монтаж
под окно (встраиваемый)
Гарантия на теплообменник
10 лет
Гарантия на корпус
10 лет
Гарантия на другие элементы
1 год
Срок эксплуатации
25 лет

Конструктивные особенности встраиваемых конвекторов Wilma Vitron:

  • Материал корпуса – оцинкованная сталь толщиной 0,8 мм, покрытая износостойким порошковым покрытием (цвет покрытия: черный матовый);
  • Подключение теплообменника G 1/2" (внутренняя резьба);
  • Применение материалов с повышенными теплопередающими свойствами (Сu – медь, Al – алюминий) и стойких к коррозии;
  • Съемный медно-алюминиевый теплообменник, покрытый износостойким порошковым покрытием (цвет покрытия: черный матовый);
  • Подоконник изготавливается из высококачественной шлифованной и калиброванной древисины. Материал – дуб и ольха;
  • Для защиты от внешних воздействий и сохранения внешнего вида на весь срок эксплуатации, подоконник покрывают бесцветным лаком.


Комплект поставки:

  • корпус из оцинкованной стали, покрытый порошковым покрытием;
  • медно-алюминиевый теплообменник (диаметр медной трубы 15 мм);
  • подоконник из натурального дерева (дуб и ольха);
  • тангенциальный малошумный АС вентилятор для нагнетания воздуха;
  • решетки нагнетания и забора воздуха из алюминия;
  • технический паспорт, инструкция по монтажу и эксплуатации.

Габариты:


Теплоотдача:


Внешний вид и комплектация могут быть изменены производителем без специального уведомления.

Высота
90 мм
Тип подключения
внутренняя резьба G 1/2"
Рабочее давление
16 бар
Модель
ВКВП.90.290.2500.2ТГ.БД.Лев.
Область применения
подключение к трубопроводу
Тип
конвектор парапетный с принудительной конвекцией
Серия
Vitron
Сторона подключения
левая
Подключение
боковое / торцевое

Общие

Ширина
290 мм
Категория
водяная система отопления
Длина
2500 мм
Производитель
Wilma

Характеристики товара

Максимальная температура теплоносителя
+95 оС
Напряжение питания вентилятора
12/220 В
Опрессовочное давление
25 бар
Отапливаемая площадь
до 45,5 кв. м
Потребляемая мощность (12/220 В)
30/29 Вт
Расстояние между осями фитингов
50 мм
Страна
Россия
Теплоотдача (95/20 оС) – вентилятор выключен
1104 Вт
Теплоотдача (95/20 оС) – максимальные обороты вентилятора
4540 Вт
Теплоотдача (95/20 оС) – минимальные обороты вентилятора
3260 Вт
Теплоотдача (95/20 оС) – средние обороты вентилятора
3532 Вт
Уровень шума вентилятора
не более 32 Дб
