Конвектор Varmann с вентилятором Qtherm Q 230.110.800 RR U EV1

Описание

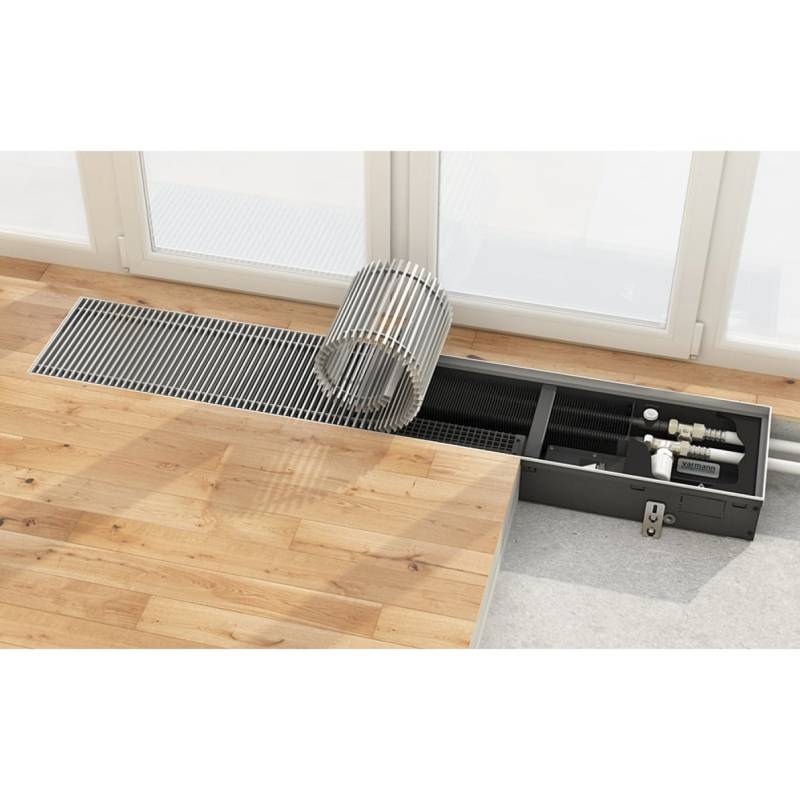

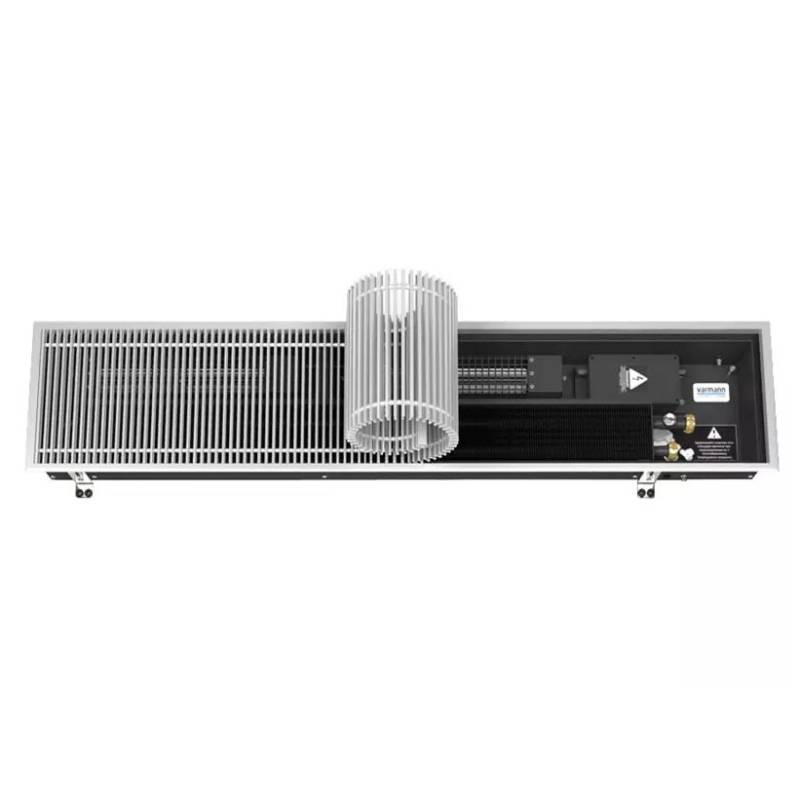

Встраиваемый в пол конвектор Qtherm — готовый к монтажу отопительный прибор, работающий по принципу принудительной конвекции. Конвектор комплектуется тангенциальными вентиляторами с энергосберегающими EC-двигателями постоянного тока 24 В и микропроцессорным регулятором с возможностью плавного изменения скорости вращения вентиляторов, работы в автономном режиме, подключения к настенному терморегулятору или к системе «умный дом», а также управления сервоприводом вентиля.

Конвектор Qtherm подходит для эксплуатации в однотрубных и двухтрубных системах водяного отопления с принудительной циркуляцией теплоносителя в любых типах зданий. Максимальное рабочее давление — 16 бар. Максимальное давление гидравлических испытаний — 25 бар. Максимальная рабочая температура теплоносителя — 130 °C. Напряжение питания конвектора для стандартных помещений —~220 В. Напряжение питания конвектора для влажных помещений — 24 В.

Все детали корпуса конвектора выполнены из высококачественной листовой оцинкованной стали или нержавеющей стали, окрашены износостойкой порошковой краской в черный цвет, что делает невидимыми все элементы конвектора под решеткой. Декоративная рамка из U-образного и F-образного алюминиевого профиля позволяет установить конвектор в любую конструкцию пола.Полоса из пористой резины, уложенная под решеткой, предотвращает ее трение о корпус конвектора. Использование для изготовления теплообменника таких материалов, как медь и алюминий гарантирует высокую теплопередачу, стойкость к коррозии и долговечность в эксплуатации.

Латунный узел с соединением G 3/4" «евроконус» позволяет удобно и быстро подключить теплообменник к трубопроводам системы отопления. Тангенциальные вентиляторы, оснащенные энергосберегающими ЕС-двигателями постоянного тока 24 В и установленные в пластиковых защитных кожухах на резиновых виброзащитных опорах, обладают низким энергопотреблением и минимальными шумовыми характеристиками.

Микропроцессорный регулятор с выполненным электромонтажом в пластиковой коробке IP 65 позволяет плавно изменять скорость вращения вентиляторов, подводить напряжение питания ~220 В без покупки дополнительных комплектующих, управлять сервоприводом вентиля, подключаться к настенному терморегулятору или к любой инженерной системе здания, в том числе системе «умный дом». Пружина из нержавеющей стали придает гибкость декоративной решетке, позволяет эксплуатировать ее во влажной среде и выдерживать высокие статические нагрузки. Купить конвектор Varmann с вентилятором Qtherm 230 х 110 х 800 мм .

Основные технические характеристики:

Страна

Россия

Производитель

Varmann

Серия

Qtherm

Модель

Q 230.110.800 RR U EV1

Категория

отопительное оборудование

Исполнение решетки

роликовая

Тип

конвектор напольный с принудительной конвекцией

Область применения

подключение к трубопроводу

Ширина

230 мм

Высота

110 мм

Длина

800 мм

Максимальная температура теплоносителя

130 оС

Теплопроизводительность (90/70 оС),скорость вращения вентилятора, n/n max,% (100%)

944 Вт

Теплопроизводительность (75/65 оС),скорость вращения вентилятора, n/n max,% (100%)

769 Вт

Теплопроизводительность (90/70 оС),скорость вращения вентилятора, n/n max,% (80%)

733 Вт

Теплопроизводительность (75/65 оС),скорость вращения вентилятора, n/n max,% (80%)

597 Вт

Теплопроизводительность (90/70 оС),скорость вращения вентилятора, n/n max,% (60%)

616 Вт

Теплопроизводительность (75/65 оС),скорость вращения вентилятора, n/n max,% (60%)

503 Вт

Теплопроизводительность (90/70 оС),скорость вращения вентилятора, n/n max,% (40%)

541 Вт

Теплопроизводительность (75/65 оС),скорость вращения вентилятора, n/n max,% (40%)

441 Вт

Отапливаемая площадь(с вентилятором, скоростью вращения 100%)

до 94,4 кв. м

Подключение

боковое / торцевое

Рабочее давление, max

16 бар

Давление гидравлических испытаний, max

25 бар

Конструктивные элементы:

Подключение

одно- или двухтрубное

Теплообменник

съемный с латунным узлом подключения G 3/4" «евроконус

Материла теплообменника

медно-алюминиевый

Корпус

нержавеющая сталь

Вентилятор

да

Степень защиты вентилятора

IP20

Решетка

да

Материал решетки

нержавеющая сталь / алюминий

Потребляемая электрическая мощность

3 Вт

Уровень звуковой мощности, дБ(А)при 100% скорости вращения вентилятора

34

Уровень звуковой мощности, дБ(А)при 80% скорости вращения вентилятора

31

Уровень звуковой мощности, дБ(А)при 60% скорости вращения вентилятора

28

Уровень звуковой мощности, дБ(А)при 40% скорости вращения вентилятора

<28

Монтаж

напольный

Вес

9,6 кг

Гарантия

10 лет

Срок эксплуатации

25 лет

Базовый комплект поставки

• Корпус из оцинкованной стали, окрашенный в полном объеме в черный матовый цвет или из нержавеющей стали без покраски;
• Декоративная рамка по периметру корпуса из U-образного или F-образного алюминиевого профиля;
• Решетка алюминиевая роликового или линейного исполнения, анодированная, либо окрашенная в цвет по RAL, либо с фактурами дерева, мрамора, гранита или из полированной нержавеющей стали;
• Съемный медно-алюминиевый теплообменник с латунным узлом подключения G 3/4" «евроконус»;
• Воздухоспускной клапан никелированный, 3/8";
• Микропроцессорный регулятор в пластиковой коробке IP65;
• Тангенциальные вентиляторы с ЕС-двигателями постоянного тока 24 В в защитных кожухах;
• Декоративная крышка;
• Ребра жесткости;
• Комплект крепежно-регулировочных ножек;
• Паспорт, руководство по монтажу и эксплуатации.

Конструктивные особенности:

Исполнение роликовых решеток конвектора Qtherm:
