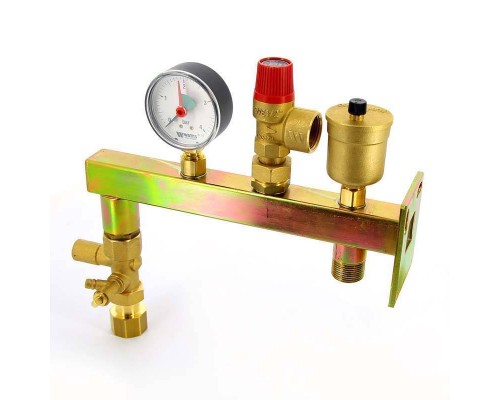

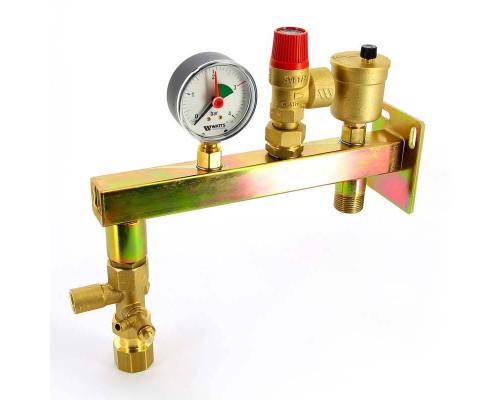

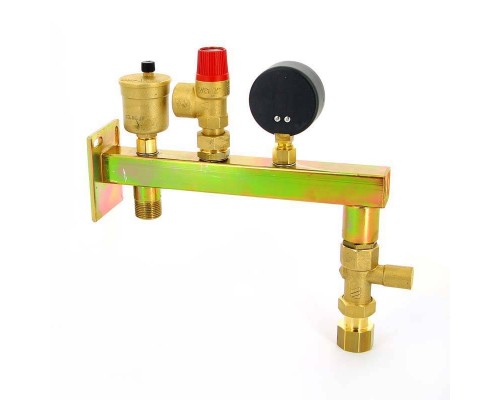

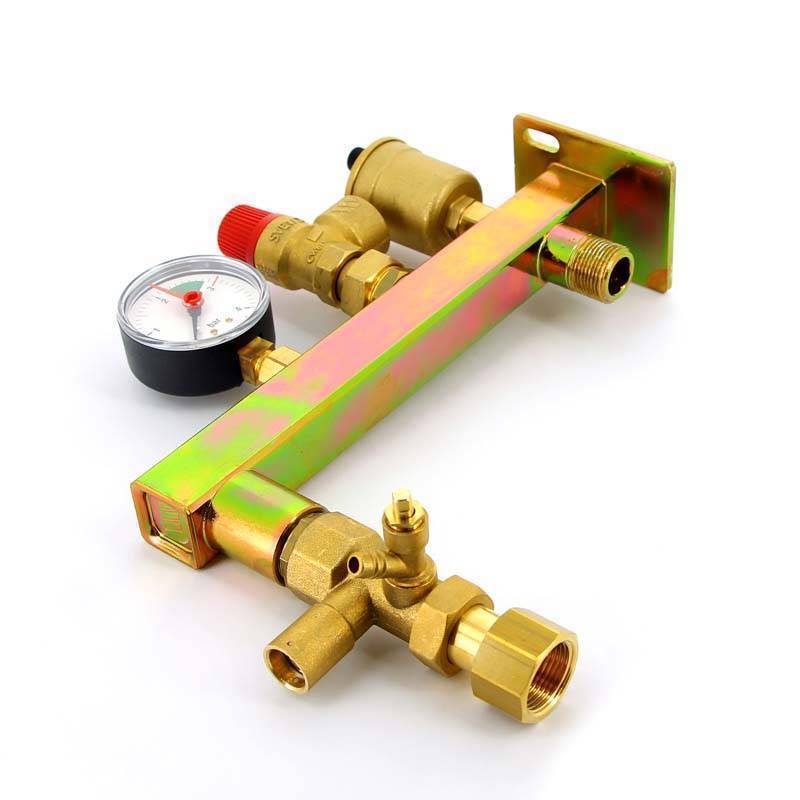

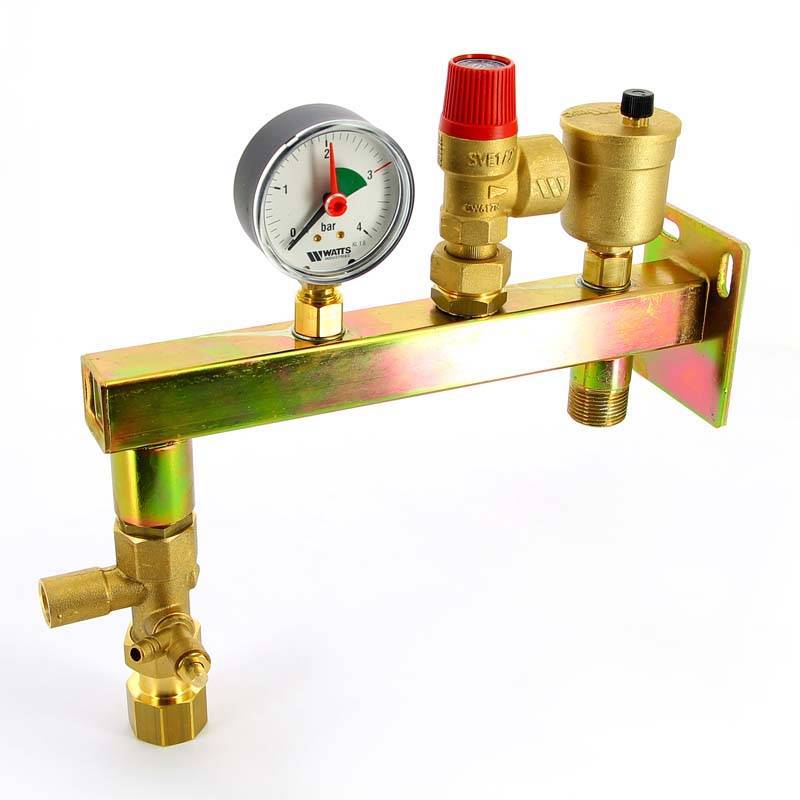

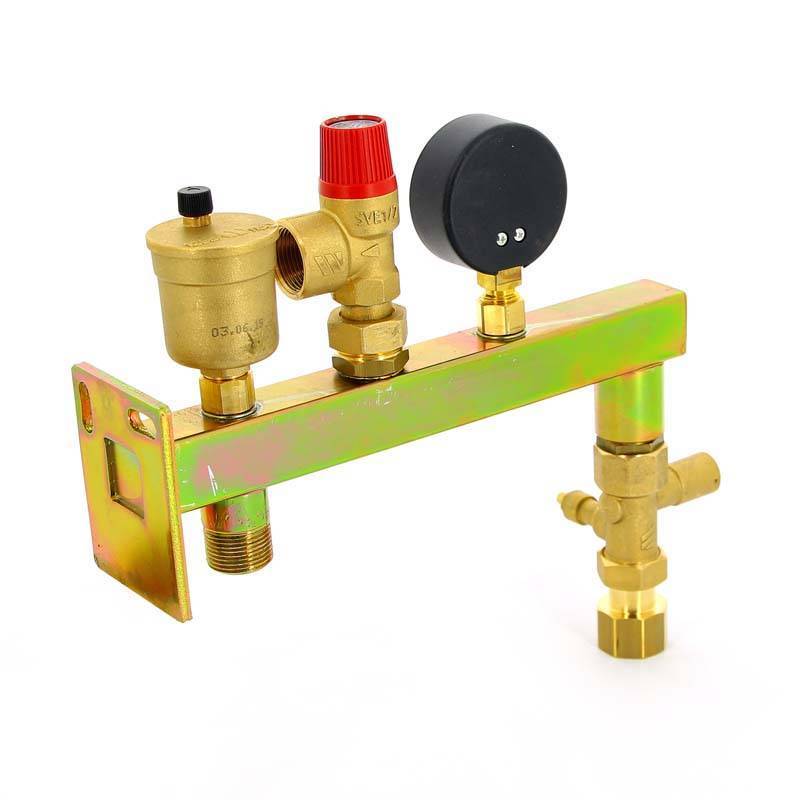

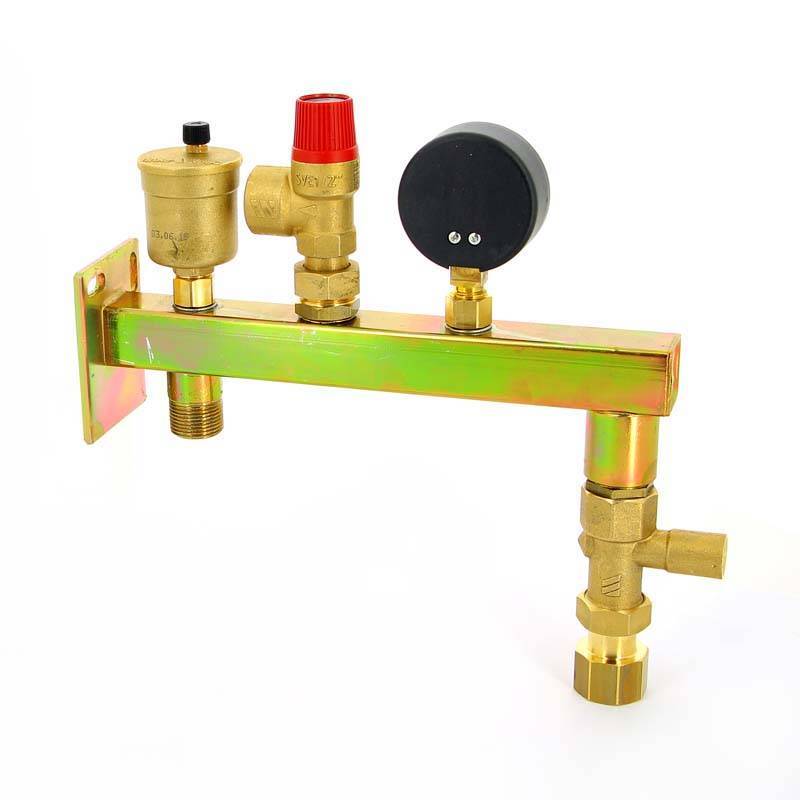

Консоль WATTS Ind для расширительного бака с группой безопасности котла GAG/KV стальная с отсечным вентилем 3/4" 3бар 50кВт

Описание

Консоль для подключения расширительного бака с группой безопасности котла до 50 кВт Watts Ind GAG/KV стальная с отсечным вентилем 3 бар G 3/4" применяется для защиты бытовых систем отопления от превышения давления, показа текущего давления и удаления воздуха из системы, а также для компактного размещения мембранного расширительного бака. В качестве теплоносителя может использоваться вода или незамерзающие жидкости, предназначенные для использования в системах отопления. Консоль Watts состоит из автоматического воздухоотводчика MV10R, предохранительного клапана SVH 30, манометра MHR 63/4 с запорным клапаном и консоли с присоединительной арматурой KAV 20, которая позволяет опорожнять бак для демонтажа, без опорожнения системы, а так же имеет возможность опечатывания бака и может быть снабжена комплектом пломбировочных печатей.

В состав группы безопасности входит универсальная настенная консоль из оцинкованной стали для стабильного и надежного крепления мембранных расширительных баков до 50 литров. Предохранительный клапан G 1/2" имеет настройку давления на 3 бар. Воздушный клапан Minivent G 3/8" имеет запорный клапан RIA. Манометр G 3/8" имеет зеленый флажок и красный установочный указатель 0 – 2,5/4 бар с запорным клапаном REM. Для подключения к котлу (бойлеру) и гидравлической системе применяется подключение G 3/4".

Группа подключения мембранного бака GAG / KAV комплектуется вентилем KAV 20, G 3/4". Вентиль KAV включает в себя запорный клапан с пломбировочным набором и сливной кран, что позволяет проверять состояние бака, не снимая его с консоли. Чтобы удовлетворять всем требованиям DIN 4751 для предохранительного клапана, группа подключения мембранного бака GAG устанавливается на подаче выше производителя тепла. Купить консоль для подключения расширительного бака с группой безопасности котла до 50 кВт Watts Ind GAG/KV стальная с отсечным вентилем 3 бар G 3/4" .

Технические характеристики:

Страна

Германия

Производитель

Watts Ind

Серия

GAG/KV

Модель

10017890

Категория

предохранительная арматура

Тип

группа безопасности

Вид

консоль для подключения расширительного бака

Область применения

системы отопления, отопительные котлы, бойлеры

Рабочая среда

вода, водогликолиевые смеси для отопления

Функции

защита систем отопления от превышения давления и удаления воздуха

Управление

ручная настройка

Комплектация

корпус, предохранительный клапан, воздухоотводчик, манометр, отсекающий клапан

Максимальная мощность системы отопления

50 кВт

Давление срабатывания предохранительного клапана

3 бар

Давление открытия клапана

3,3 бар

Давление закрытия клапана

2,4 бар

Диапазон рабочих температур

от -10 до +80 оС

Предел шкалы манометра

4 бар

Максимальная емкость расширительного бака

24 л

Производительность воздухоотводчика

18 л/мин

Диаметр манометра

Ø 63 мм

Монтажное положение

на стене

Диаметр подключения консоли к гидравлической системе

G 3/4" наружная резьба

Диаметр подключения расширительного бака

G 3/4" внутренняя резьба

Подключение предохранительного клапана

G 1/2" наружная резьба

Подключение воздухоотводчика

G 3/8" наружная резьба

Подключение манометра

G 3/8" наружная резьба

Материал корпуса и монтажной площадки

оцинкованная сталь

Материал предохранительного клапана

латунь

Материал воздухоотводчика

латунь

Материал отсекающего клапана

латунь

Теплоизоляция

нет

Общий вес

1,85 кг

Гарантия

12 месяцев

Габариты:

Схема подключения:
