Консоль для подключения расширительного бака UNI-FITT с группой безопасности котла с отсекающим клапаном

Описание

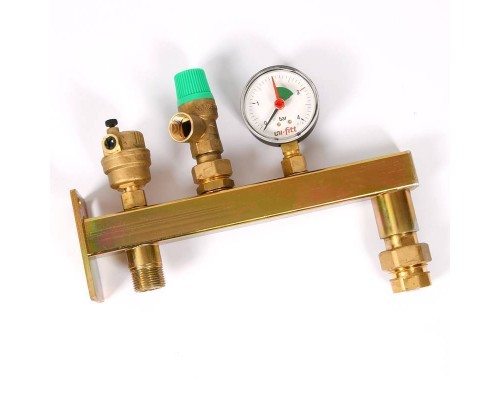

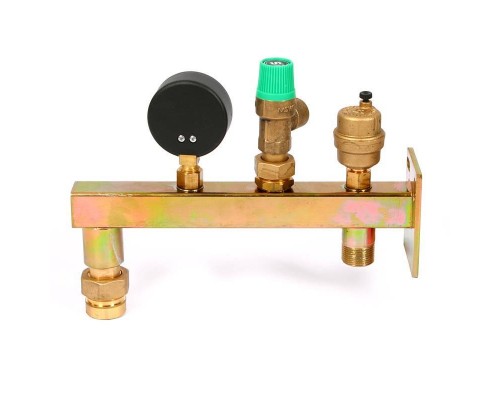

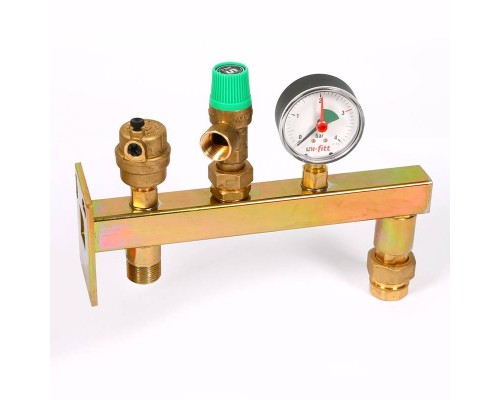

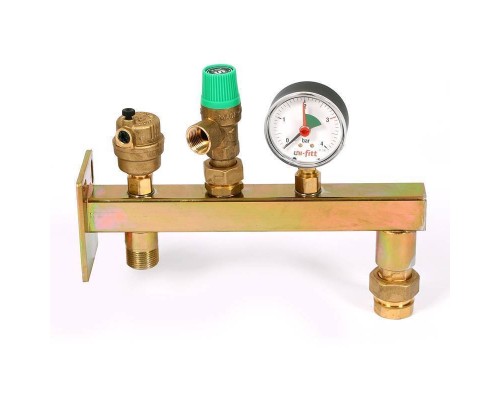

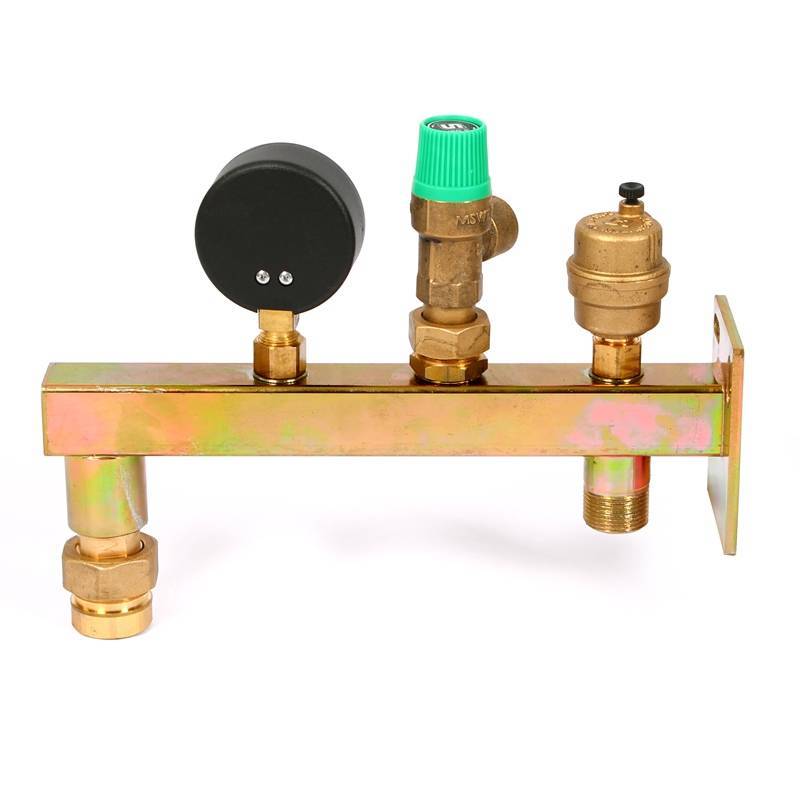

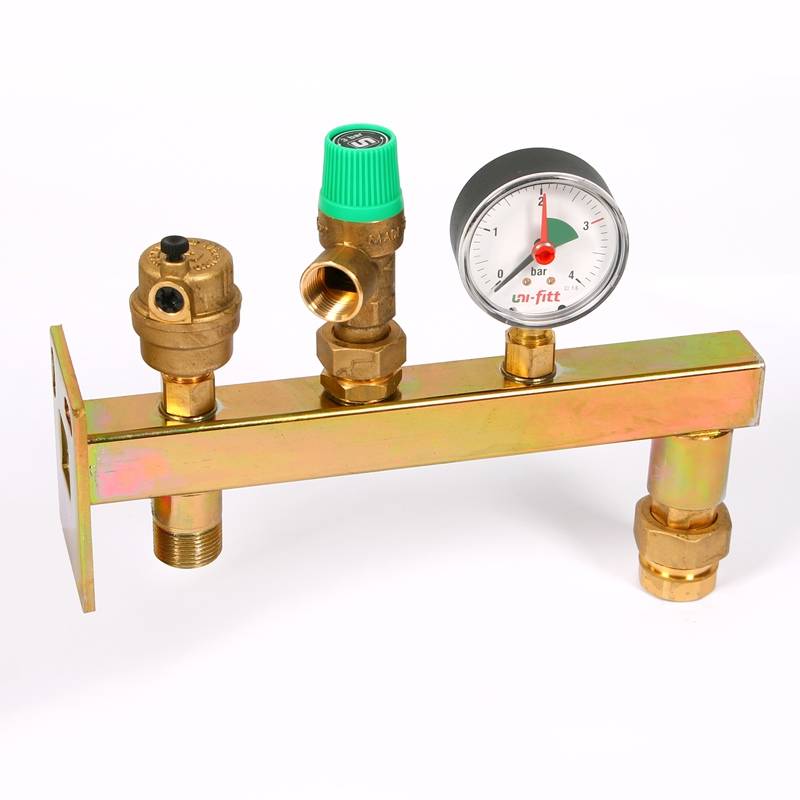

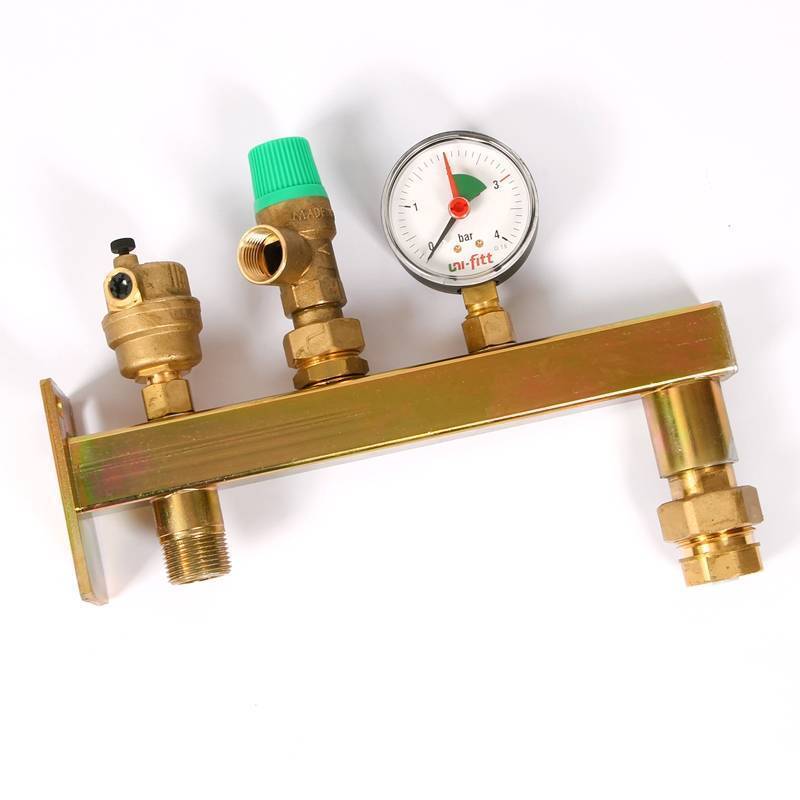

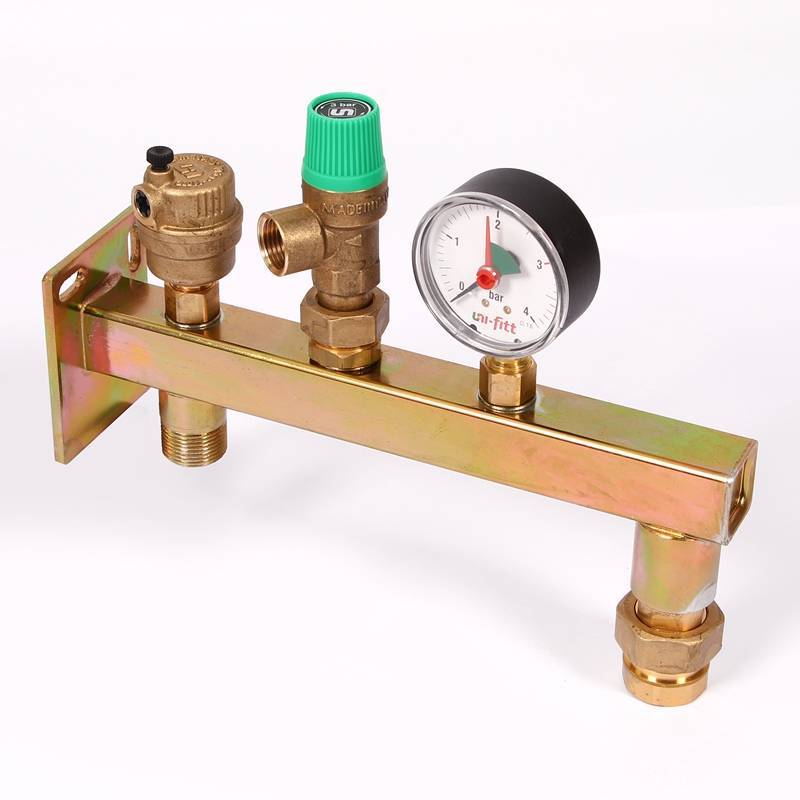

Консоль для подключения расширительного бака с группой безопасности котла до 50 кВт 3 бар Uni-Fitt B 3/4" с отсекающим клапаном оцинкованная сталь применяется для защиты бытовых систем отопления от превышения давления, показа текущего давления и удаления воздуха из системы, а также для компактного размещения мембранного расширительного бака до 24 л. В качестве теплоносителя может использоваться вода или незамерзающие жидкости, предназначенные для использования в системах отопления. Консоль Uni-Fitt состоит из корпуса с монтажной площадкой для крепежа на стене, установленных на нем предохранительного клапана, воздухоудалителя и манометра. Патрубок подключения расширительного бака может быть снабжен отсекающим клапаном, позволяющим демонтаж бака без слива теплоносителя из системы. Манометр и воздухоотводчик подключены к корпусу консоли через автоматические запорные клапаны, позволяющими демонтировать их без опорожнения системы.

Максимальная мощность системы отопления (отопительного котла) составляет 50 кВт, давление срабатывания предохранительного клапана – 3 бар, максимальная рабочая температура – до +80 оС, минимальная рабочая температура -10 оС. Диапазон измерения давления манометром составляет 4 бар. Номинальная емкость мембранного бака – 24 литра. Давление срабатывания предохранительного клапана составляет 3,3 бар, закрытие клапана – 2,4 бар. Консоль предназначена для монтажа на стене. Корпус изготавливается из оцинкованной стали, клапан и воздухоотводчик – из латуни.

Для подключения консоли к гидравлической системе и расширительному баку применяется наружная и внутренняя резьба HB. Диаметр подключения G 3/4". Консоль устанавливается в непосредственной близости от котла и выше него, таким образом, чтобы вся предохранительная арматура была в вертикальном положении. Крепление на стену должно производиться крепежом, соответствующим материалу стены (крепеж в комплект не входит), и обеспечивающим надежную фиксацию. Купить консоль для подключения расширительного бака с группой безопасности котла до 50 кВт 3 бар Uni-Fitt B 3/4" с отсекающим клапаном оцинкованная сталь .

Технические характеристики:

Страна

Италия

Производитель

Uni-Fitt

Серия

256D

Модель

256D3230

Категория

предохранительная арматура

Тип

группа безопасности

Вид

консоль для подключения расширительного бака

Область применения

системы отопления, отопительные котлы

Рабочая среда

вода, водогликолиевые смеси для отопления

Функции

защита систем отопления от превышения давления и удаления воздуха

Управление

ручная настройка

Комплектация

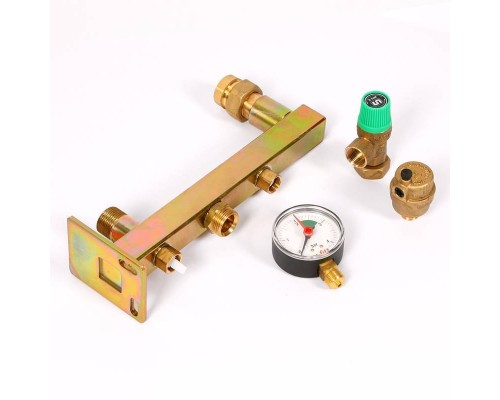

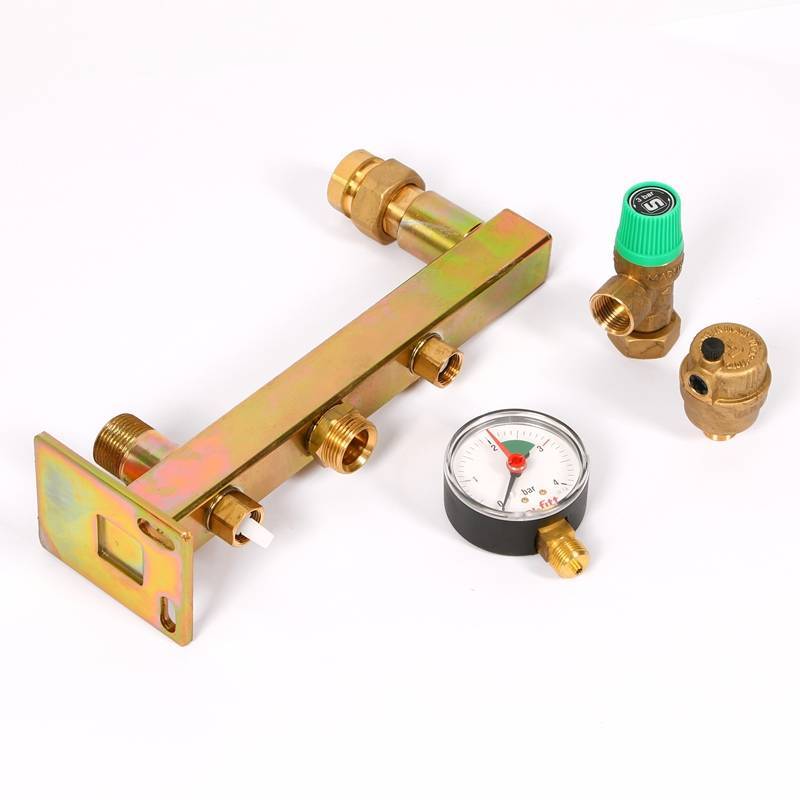

корпус, предохранительный клапан, воздухоотводчик, манометр, отсекающий клапан

Максимальная мощность системы отопления

50 кВт

Давление срабатывания предохранительного клапана

3 бар

Давление открытия клапана

3,3 бар

Давление закрытия клапана

2,4 бар

Диапазон рабочих температур

от -10 до +80 оС

Предел шкалы манометра

4 бар

Максимальная емкость мембранного бака

24 л

Монтажное положение

на стене

Диаметр подключения

G 3/4"

Материал корпуса и монтажной площадки

оцинкованная сталь

Материал предохранительного клапана

латунь

Материал воздухоотводчика

латунь

Материал отсекающего клапана

латунь

Теплоизоляция

нет

Гарантия

36 месяцев
