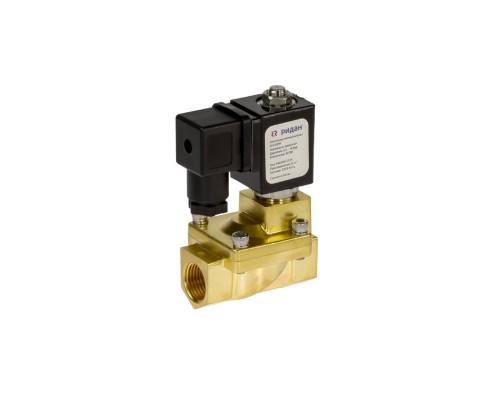

Клапан электромагнитный РИДАН EV220WR, G1, NBR, нормально закр., 0,3-16 бар, с катушкой 220В, 50Гц

Клапаны электромагнитные (соленоидные) типа EV, модификации EV220WR (далее – клапаны типа EV) – двухходовые электромагнитные клапаны с электромагнитными катушками, разработанные специально для применения в промышленности в условиях ограниченного пространства, а также для условий эксплуатации, в которых требуется простота и надежность клапана при его использовании и монтаже. Устройство изделия: 1 – катушка; 2 – пружина якоря; 3 – якорь; 4 – регулирующее отверстие; 5 – диафрагма; 6 – выравнивающее отверстие; 7 – главное отверстие; Нормально закрытый клапан электромагнитный Напряжение на катушку не подается (закрыто): Когда нет напряжения на катушке 1, пружина якоря 2 прижимает якорь 3 к регулирующему отверстию 4. На диафрагму 5 подается давление через выравнивающее отверстие 6 и она перекрывает главное отверстие 7, как только давление на диафрагме становится равным давлению во входном отверстии. Клапан будет закрыт, пока на катушку не подается напряжение. Напряжение на катушку подается (открыто): Когда есть напряжение на катушке 1, якорь 3 поднимается и освобождает отверстие 4 для свободного прохождения потока. Так как регулирующее отверстие больше выравнивающего, давление на диафрагме падает, она поднимается и освобождает главное отверстие клапана 7. Клапан будет открыт, пока есть перепад давления на клапане и напряжение на катушке. Артикул товара: НС-1644265.
