Общее
- Артикул
- 10010106
- Серия
- SRVOL-AG (WATTFLOW OL)
- Модель
- 10010106
- Страна
- Германия
- Производитель
- Watts
- Тип присоединения
- резьба
- Вид соединения
- НН
- Тип
- с расходомером
- Kvs, м3/час
- 2
- Диапазон балансировки по расходу, м3/час
- 0,12-0,96
- MAX рабочее давление, бар
- 6
- MAX рабочая температура, °C
- 100
- MIN рабочая температура, ˚С
- -10
- Особенности
- функция Memostop (фиксация установленных значений расхода посредством двойного шпинделя при необходимости перекрытия клапана )
- Применение
- применяется для гидравлической увязки частей систем отопления, вентиляции и кондиционирования, а также систем циркуляции питьевой воды
- Материалы
- шкала — ударопрочная пластмасса; уплотнения — EPDM; пружина - нержавеющая сталь; расходомер - ударо- и температуро-прочная пластмасса
- Расход, л/мин
- 2-16
- Материал
- латунь
Описание

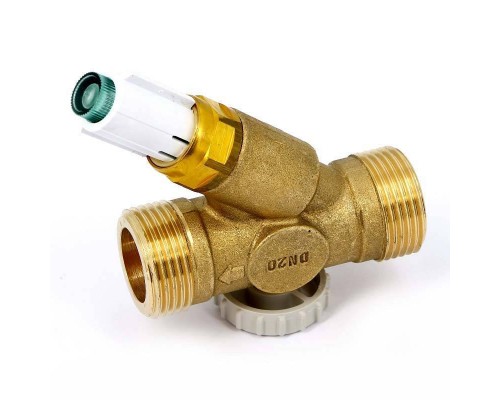

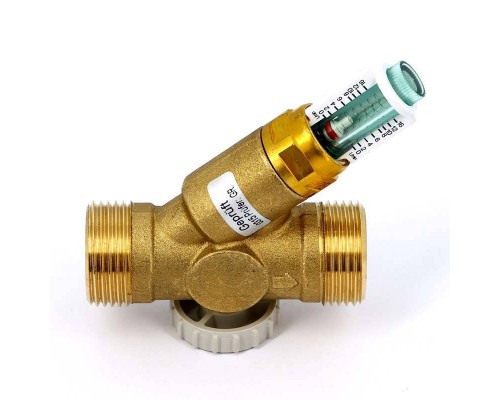

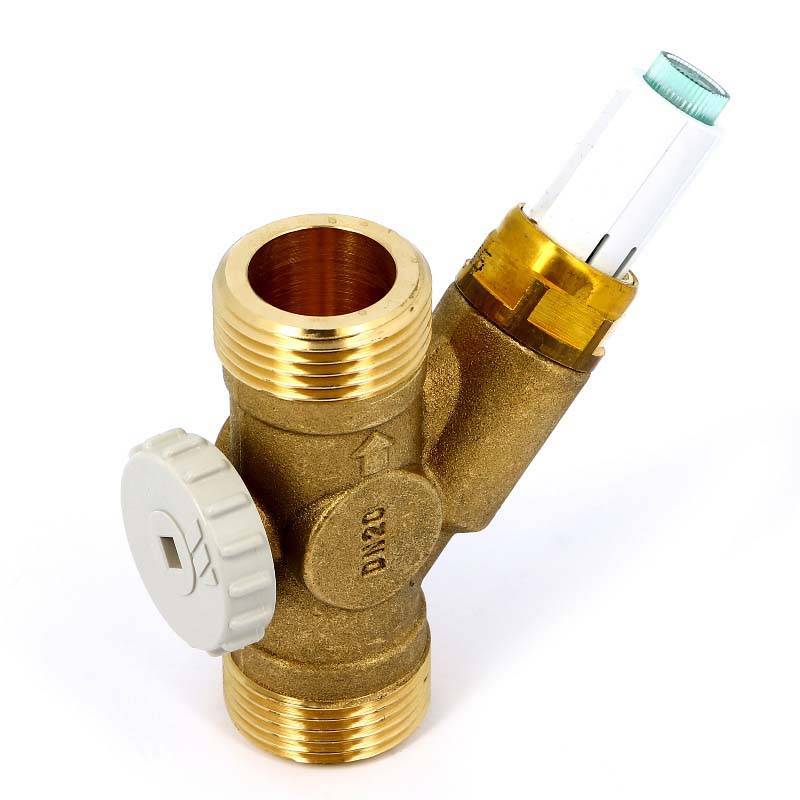

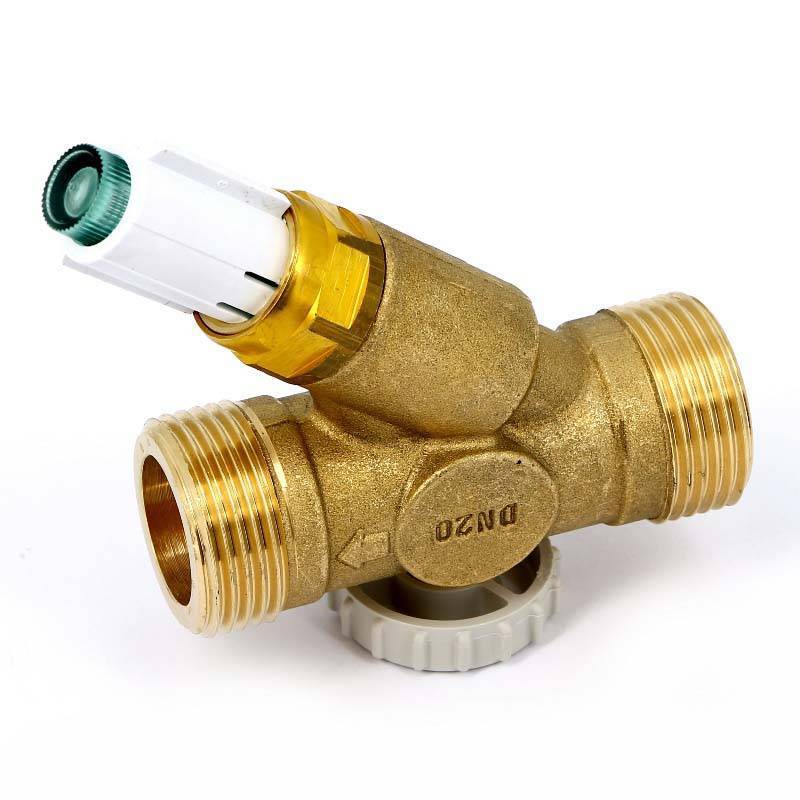

Клапан балансировочный ручной HH WattFlow OL SRVOL-AG компактный Watts Ind 1" применяется для гидравлической увязки частей систем отопления, вентиляции и кондиционирования, а также систем циркуляции питьевой воды. Вентили WattFlow OL были специально разработаны для того, чтобы предоставить проектировщикам и монтажникам простой, дешевый и эффективный способом гидравлического регулирования систем отопления и охлаждения. С помощью клапана WattFlow OL можно быстро и точно отрегулировать системы ОВК без специальной подготовки и дорогостоящих инструментов. Все балансировочные вентили оснащены интегрированным расходомером, который позволяет считывать актуальный расход носителя в литрах в минуту.
Прозрачная часть расходомера со шкалой из ударопрочной и температуропрочной пластмассы не омывается непосредственно теплоносителем, и, таким образом, защищена от загрязнения. Корпус расходомера поворачивается вокруг своей оси, обеспечивая удобное и точное считывание данных при любом положении вентиля. Максимальная рабочая температура до 100 оС при максимальном давлении 6 бар. Корпус клапана выполняется из латуни, пружины – из нержавеющей стали, уплотнения – от EPDM. Купить клапан балансировочный ручной HH WattFlow OL SRVOL-AG компактный Watts Ind 1" .
Технические характеристики:
- Страна
- Германия
- Производитель
- Watts
- Серия
- WattFlow OL (SRVOL-AG)
- Категория
- регулирующая арматура – балансировочные клапаны
- Тип
- балансировочный ручной клапан
- Область применения
- отопление, охлаждение, водоснабжение, вентиляция
- Присоединительный размер
- DN 20 (G 1")
- Резьба
- цилиндрическая внешняя HH, «папа» – «папа»
- Материал резьбы
- латунь
- Настраиваемый расход
- 2-16 л/мин
- Kvs
- 2 куб.м/ч
- Рабочее давление при t 100 оС
- 10 бар
- Рабочее давление при t 120 оС
- 6 бар
- Максимальная температура
- +100 оС
- Минимальная температура
- -20 оС
- Точность измерений
- ±10%
- Встроенный расходомер
- да
- Рабочая среда
- воды, гликоль
- Материал корпуса
- латунь
- Материал шкалы
- ударопрочная и температуропрочная пластмасса
- Материал пружин
- нержавеющая сталь
- Материал уплотнительных колец
- EPDM
Особенности и преимущества ручного балансировочного клапана WattFlow OL:
- Шкала расходомера не омывается непосредственно теплоносителем, следовательно, защищена от загрязнений и остается прозрачной в течение долгого времени;
- Прозрачный корпус шкалы расходомера, размеченный в литрах в минуту, поворачивается вокруг своей оси, обеспечивая удобное и точное считывание данных при любом положении вентиля;
- Не требуют перед собой прямого участка трубопровода;
- Монтаж может производиться в любом положении, направление потока указано на корпусе вентиля стрелкой.
Габариты:
Диаграмма потерь давления:
Диаграмма давления и температуры:
