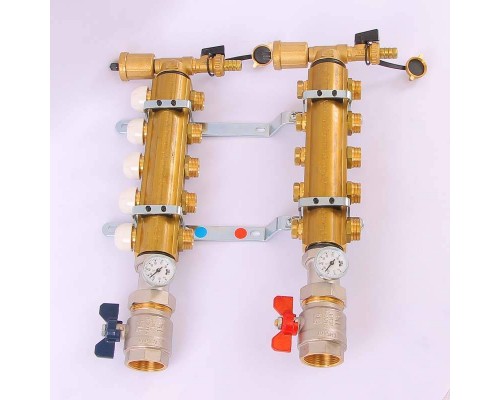

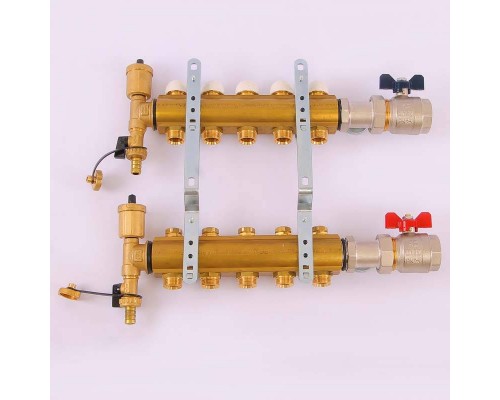

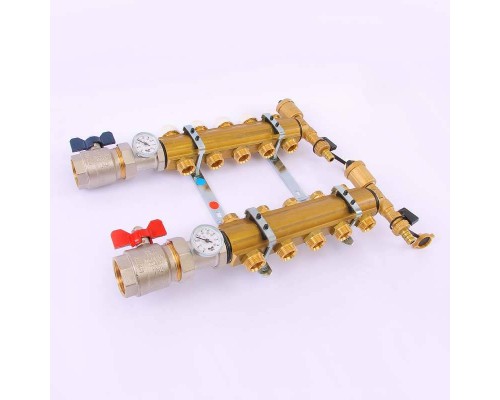

Коллекторная группа с кронштейнами, регулировочными и термостатическими вентилями TIEMME 1"1/4-3/4"EK 5 выходов

Описание

Коллекторная группа с кронштейнами, регулировочными и термостатическими вентилями Tiemme 1"1/4-3/4" EK 5 выходов предназначена для повода, распределения и регулирования рабочей среды от основного трубопровода в системах отопления и водоснабжения. Коллекторная группа оснащена механическими балансировочными вентилями. Применяется с водой или водогликолиевыми смесями до 50%. Корпус коллекторных групп изготавливается из латуни. Максимальное рабочее давление составляет 10 бар, максимальная температура теплоносителя – 110 оС. Отводы имеют резьбу G 3/4" под евроконус.

Коллекторные группы Tiemme поставляются укомплектованными шаровыми кранами с держателем для термометра, воздухоотводным и спускным клапанами. Подача воды для каждого отвода может быть установлена с помощью расходомера (артикулы 3871 и 3872) или механического регулировочного винта (артикулы 3875 и 3876) – они установлены на подающем коллекторе. Ручные термостатические клапаны на обратном коллекторе снабжены защитным колпачком, который может быть легко заменен на термоэлектрическую головку.

Коллекторная группа поставляется вместе с кронштейнами для монтажа, выполненными из оцинкованное стали. Прокладки изготавливаются из этиленпропиленового каучука EPDM. Купить коллекторную группу с кронштейнами, регулировочными и термостатическими вентилями Tiemme 1"1/4-3/4" EK 5 выходов .

Технические характеристики:

Страна

Италия

Производитель

Tiemme

Серия

3875

Модель

3870133

Категория

коллекторы

Тип

коллекторная группа

Вид

регулируемый

Область применения

система отопления и водоснабжения

Материал корпуса

латунь

Количество отводов

5

Диаметр отводов

евроконус G 3/4"х18 EK

Межосевое расстояние отводов

50 мм

Диаметр подключения к трубопроводу

G 1"1/4 внутренняя резьба

Диапазон рабочей температуры

-20 … +110 оС

Максимальное рабочее давление

10 бар

Расстояние между коллекторами

172 мм

Высота

342 мм

Длина

434 мм

Уплотнительные элементы

EPDM

Запорная арматура

да, 2 х шаровых крана

Расходомеры на подающей коллекторе

нет

Регулировочные винты на подающей коллекторе

да

Термостатические клапаны на обратном коллекторе

да, на каждом отводе, с колпачками

Возможность установки термоэлектрических головок

да

Термометры

да, 2

Воздухоотводчики / дренажные клапаны

да, по 2

Кронштейны для монтажа

да, оцинкованная сталь

Габариты:

Конструкция:

Настройка регулировочных винтов:

Установка термоэлектрических головок:
