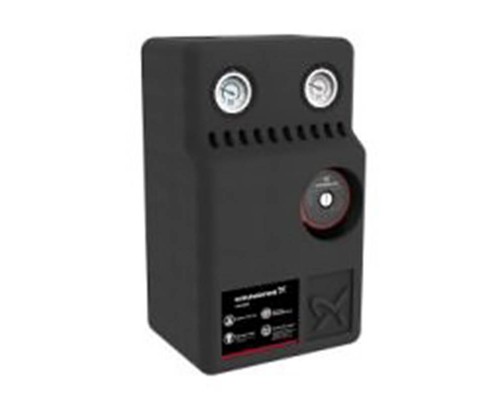

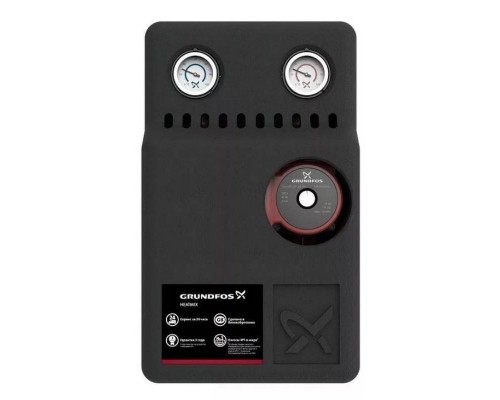

Насосная группа HEATMIX Grundfos M25 UPS 60 со смесителем с насосом

Описание

Насосная группа HeatMix Grundfos M25 с насосом UPS 25-60 180 со смесителем предназначена для подачи теплоносителя, поступающего из нагревателя (например, котла) в контуры. Для насосных групп с 3-ходовым смесительным клапаном (маркировка «M») подача осуществляется с возможностью добавления теплоносителя из обратной линии, тем самым регулируется температура подающего теплоносителя. Таким образом, данные насосные группы м предназначены для использования в контурах, в которых предусмотрено дополнительное регулирование температуры подачи, таких как: радиаторное отопление с погодозависимым регулированием, отопление «теплый пол» и другое. Регулирование температуры жидкости осуществляется путем подмеса теплоносителя из обратной линии. Насосные группы быстрого монтажа HeatMix решают задачу подбора и сборки всех необходимых элементов обвязки циркуляционных насосов.

Преимущества насосных групп HeatMix: быстрый монтаж и обвязка котельной (в собранном виде в насосные группы входит насос, запорная арматура, приборы контроля температуры, теплоизоляция, настенное крепление), компактная и эстетичная обвязка котельной, высокая надежность (минимальное количество соединений практически исключает вероятность протечки), гарантированная работоспособность (компоненты обвязки от одного производителя и гарантированно подходят друг к другу по характеристикам), энергоэффективная система отопления (возможность свободного отключения отдельных зон системы отопления в периоды простоя).

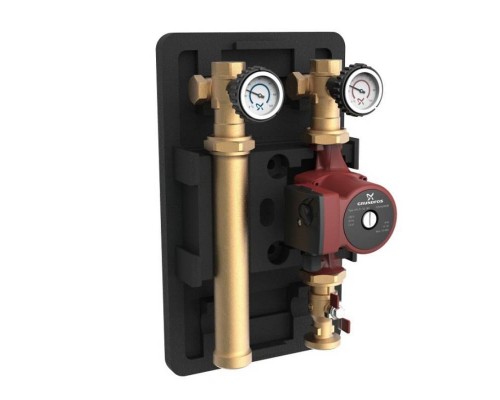

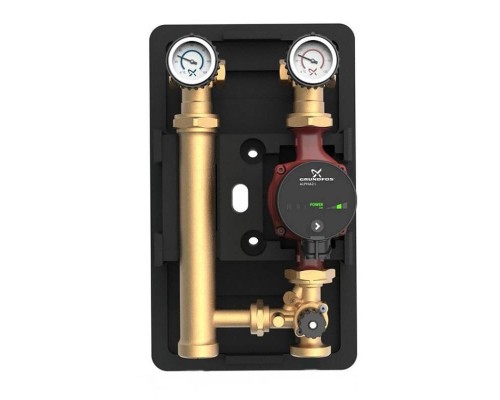

В комплект поставки насосного модуля HeatMix Grundfos D25 входят: 2 шаровых крана на подающей и обратной линиях с термометрами, встроенными в рукоятки, интегрированный обратный клапан (в шаровом кране обратной линии), циркуляционный насос UPS 25-60 с монтажной длиной 180 мм, патрубок обратной линии, 3-ходовой смесительный кран, теплоизоляционный кожух и кронштейн для монтажа.

Насос циркуляционный Grundfos UPS 25-60-180 с гайками применяется для циркуляции воды или гликолесодержащих жидкостей в системах радиаторного и напольного отопления и кондиционирования, «теплый пол», горячего водоснабжения. Электродвигатель насосов Grundfos UPS серии 100 охлаждаются перекачиваемой жидкостью. Сам электродвигатель оснащен «мокрым» ротором и защищенным стартером, без сальниковых уплотнений, с двумя уплотнительными кольцами. Корпус насоса изготавливается из чугуна. Насосы серии Grundfos UPS отличаются компактными размерами, наличие трех скоростей двигателя, а переключение на более низкую скорость вращения позволяет снизить уровень энергопотребления и шума в гидросистеме. Насосы UPS способны перекачивать жидкость с температурой от о до +110 оС. Установка насоса – поверхностная горизонтальная, диаметр напорного патрубка – G 1"1/2. Купить насосную группу HeatMix Grundfos M25 с насосом UPS 25-60 180 со смесителем .

Категория:

Страна

Дания

Производитель

Grundfos

Серия

HeatMix

Модель

M25 (артикул 99309084)

Категория

группы быстрого монтажа

Применение

низкотемпературные системы отопления (теплый пол), а также погодозависимое управление высокотемпературных контуров

Тип

насосная группа

Функция

распределение теплоносителя в системе отопления со смешиванием

Монтаж

настенный

Управление

термосмеситель (смешивание)

Основные характеристики:

Максимальная температура теплоносителя

+110 оС

Минимальная температура первичного контура

+2 оС

Максимальное давление

10 бар

Подключение к потребителям

G 1" накидные гайки

Подключение к контуру отопления

G 1"1/2

Межосевое расстояние между коллекторами

125 мм

Kvs

6 куб.м/ч

Уровень шума

менее 43 Дб

Материал арматуры

латунь

Материал теплоизоляционного кожуха

полипропилен EPP

Прокладки

резина EPDM

Шкала температур термометров

0-120 оС

Монтажная длина насоса

180 мм

Подключение насоса

G 1"1/2

Рабочая среда

вода и водно-гликолевые смеси

Комплектация:

Насос

да

Подающая и обратная линии

да

Подключение насоса

на подающей линии

Термостатический смесительный клапан

нет

Сервопривод

нет

Гидрострелка

нет

Шаровые краны с рукоятками

да, х3 (2 – на подающей линии, 1 – на обратке)

Термометры

да, на обеих линиях, встроены в рукоятки кранов

Блочная EPP изоляция

да

Обратный клапан

да, интегрированный

Накидные гайки для подключения насоса

да, G 1"1/2

Насос:

Страна

Дания

Производитель

Grundfos

Серия

UPS

Модель

25-60

Категория

насосы

Области применения

отопление, кондиционирование, ГВС, теплый пол – циркуляция воды

Тип

циркуляционный насос

Вид

поверхностный

Принцип действия

центробежный

Тип ротора

мокрый

Материал корпуса

чугун

Вода

чистая, гликолесодержащие жидкости

Температура перекачиваемой жидкости

0 … +110 оС

Число скоростей

3

Оптимальный напор

3,2 м

Максимальный напор

6 м

Оптимальный расход

36 л/мин

Максимальный расход

56 л/мин

Максимальное давление

10 бар

Частота вращения двигателя

2900 об/мин

Монтаж

горизонтальный

Шум

до 41 дБ(А)

Диаметр напорного патрубка

G 1"1/2

Номинальное напряжение

~230 В

Частота сети

50 Гц

Количество фаз

1

Номинальный потребляемый ток

0,28 А

Максимальная потребляемая мощность

60 Вт

Гарантия

36 месяцев

Габариты:

Пример монтажа:

Конструкция:

Рабочие характеристики насоса:

Габариты насоса:

Конструкция и особенности насоса:

Внешний вид и комплектация могут быть изменены производителем без специального уведомления.
