Насосный модуль Meibes MK со смесителем 1'' с насосом Wilo PARA SC 7.0

Описание

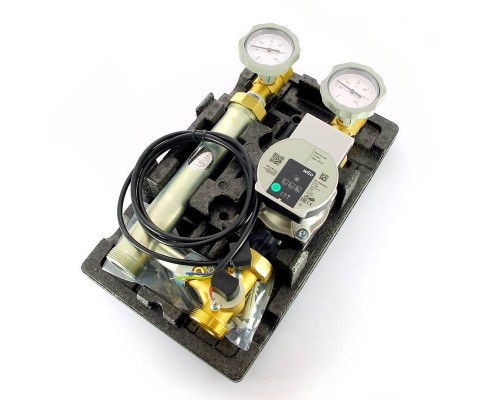

Насосная группа Meibes MK 1" со смесителем и насосом Wilo PARA SC 7.0 предназначена для подачи теплоносителя, поступающего из нагревателя, на контур. Подача осуществляется c возможностью добавления теплоносителя из обратной линии, тем самым осуществляется управление температурой подающего теплоносителя. Группы с трехходовым смесителем МK предназначены для использования в контурах, в которых предусмотрено дополнительное регулирование температуры подачи, таких как: радиаторное отопление, теплые полы и другое. Чаще всего используется в качестве контура теплого пола, радиаторного отопления с погодозависимым регулированием. Для автоматического осуществления подмеса необходимо выбрать соответствующий электропривод и подключить его к управляющей автоматике.

В комплект поставки входят: комплект креплений к стене, 2 термометра, шаровый кран с рукояткой, шаровый кран с рукояткой и встроенным обратным клапаном, трехходовой смеситель, стабилизатор жесткости, комплект соединительных уплотнений и комплект съемной изоляции EPP. Модуль изготавливается из стали и латуни, уплотнения – из PTFE (без асбеста) и EPDM. В качестве теплоносителя можно использовать воду и пропиленгликолиевую смесь до 40%.

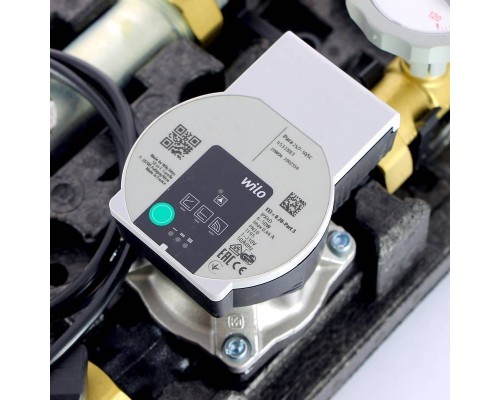

Высокоэффективный циркуляционный насос Wilo PARA SC 7.0 предназначен для систем нагрева воды и отопления и оснащен встроенным регулятором перепада давления. Способ регулирования и напора (перепад давления) можно регулировать. Индекс SC означает автоматическую регулировку. Перепад давления регулируется за счет изменения частоты вращения насоса. Насос имеет резьбовое присоединение G 1", максимальный напор – 7 метров, напряжение – 230 В. Насос оснащен электродвигателем с мокрым ротором. Максимальная температура перекачиваемой жидкости – до +110 оС, рабочее давление – до 10 бар, класс защиты корпуса – IPX4. Насос оснащен светодиодными индикаторами, которые показывают неисправности, способ регулирования и выбранные характеристики. Управление насосом осуществляется с помощью кнопок.

Насосный комплект рассчитан на работу при максимальном давлении 6 бар и температуре теплоносителя +110 оС. Подключение к контуру котла – G 1 1/2" наружная резьба под плоское уплотнение, находится снизу. Подключение к контуру потребителя – G 1" внутренняя резьба, располагается сверху. Монтаж коллекторной группы осуществляется как отдельно в настенном варианте, так и на распределительной гребенке. Посадочное место насоса для всех типоразмеров групп MK составляет 180 мм. Межосевое расстояние – 125 мм. Купить насосную группу Meibes MK 1" со смесителем и насосом Wilo PARA SC 7.0 .

Категория:

Страна

Германия

Производитель

Meibes

Серия

MK

Модель

M66831.36WIRU

Категория

группы быстрого монтажа

Применение

теплый пол, радиаторное отопление

Тип

насосно-смесительный модуль

Функция

подача теплоносителя от котла в контур со смешиванием

Монтаж

настенный / распределительный коллектор

Принцип действия

подмешивание теплоносителя из обратной линии в подающую

Основные характеристики:

Верхнее подключение к контуру потребителя

G 1" (DN 25) внутренняя резьба

Нижнее подключение к контуру котла

G 1"1/2 наружная резьба под плоское уплотнение

Межосевое расстояние

125 мм

Материалы

сталь, латунь

Рабочая температура

до +110 оС

Рабочее давление

6 бар

Габариты (ВхШхГ)

240х250х246 мм

Пропускная способность Kvs

6,2 куб.м/ч

Q max при разнице T=20 оC

48 кВт

Q max при разнице T=10 оC

24 кВт

Подключение насоса

G 1"1/2 накидная гайка

Посадочное место для насоса

180 мм

Теплоноситель

вода / пропиленгликолевая смесь 40%

Комплектация:

Насос

да

Трехходовой смеситель

да

Термометр

да, 2 (подающая и обратная линии)

Шаровые краны

да, двухходовые, 2 (подающая и обратная линия)

Стабилизатор жесткости

да

Обратный клапан

да, встроенный в шаровый кран

Изоляция

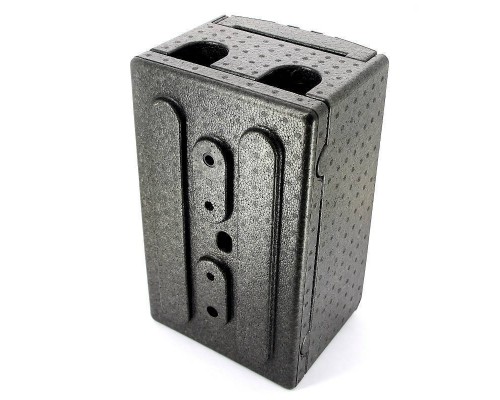

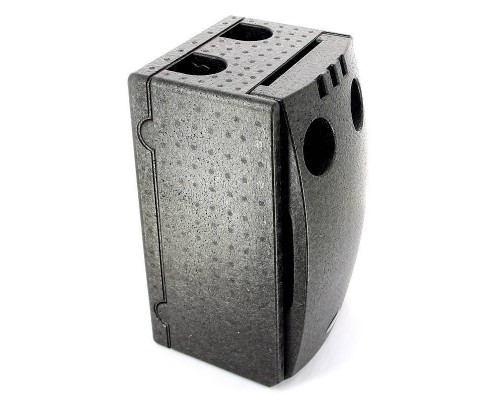

да, EPP, съемная блочная

Прокладки и уплотнения

EPDM, тефлон – комплект

Комплект для настенного монтажа

да

Гарантия

5 лет

Насос:

Страна

Германия

Производитель

Wilo

Серия и модель

PARA 25/1-7

Вид

высокоэффективный циркуляционный

Соединение

G 1"1/2 DN 32 резьбовое

Монтажная длина

180 мм

Максимальный напор

7 метров

Максимальная потребляемая мощность

50 Вт

Напряжение

230 В 50 Гц

Класс защиты

IPX4

Температура перекачиваемой жидкости

до +110 оС

Максимальное давление

10 бар

Управление

кнопочное электронное

Регулировка мощности

ручная / автоматическая

Число режимов частоты вращения

3

Габариты и устройство:

Монтаж:

Обратный клапан:

Устройство насоса:

Внешний вид и комплектация могут быть изменены производителем без специального уведомления.
