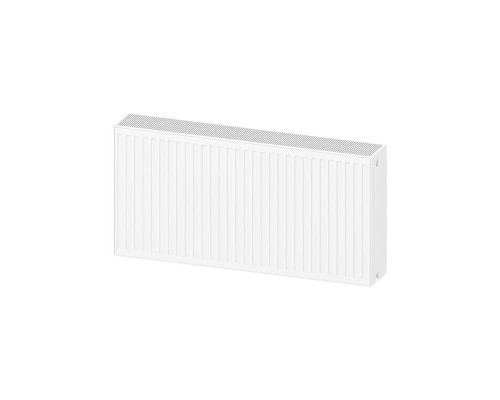

Радиатор панельный Uni-Fitt Ventil 33 тип 500 х 2300 мм

Описание

Радиатор стальной панельный Uni-Fitt Ventil 33 тип 500 х 2300 мм с нижним подключением предназначен для применения в закрытых независимых однотрубных и двухтрубных системах водяного отопления жилых, административных и общественных зданий. Радиаторы Ventil с термостатическим вентилем с балансировочным клапаном для установки термостатической головки (не входит в комплект) и нижним подключением, комплектуются верхней воздуховыпускной решеткой, боковыми декоративными панелями, термостатическим вентилем вставка и монтажным комплектом – монтажные универсальные кронштейны. Конструктивно радиатор состоит из 3 отопительных панели и 3 конвективной панели.

Отопительная панель радиаторов Uni-Fitt изготовлена из стали толщиной 1,2 мм, конвекционная панель – 0,4 мм. Радиаторы отличаются высокой теплоотдачей и низкой инерцией: быстро нагреваются и, при необходимости, быстро остывают. Инновационная геометрическая форма конвекционного оребрения обеспечивает быстрый и равномерный прогрев помещения. Все радиаторы сертифицированы и полностью соответствуют заявленным характеристикам. Радиаторы Uni-Fitt сочетают в себе исключительное качество, высокую производительность и долговечность. Гарантия – 10 лет. Срок службы – 25 лет при соблюдении условий и правил эксплуатации.

Радиаторы Ventil оснащены 6 патрубками для нижнего (2) и бокового (4) подключения с внутренней резьбой BP 1/2". Максимальная температура теплоносителя составляет +110 оС, максимальное рабочее давление – 10 бар. Испытательное давление – 15 бар, максимальный перепад на вентиле – 0,6 бар. Радиатор выполнен в белом цвете. В комплект поставки входит термостатический вентиль с подключением М30 х 1,5. Купить радиатор стальной панельный Uni-Fitt Ventil 33 тип 500 х 2300 мм с нижним подключением .

Технические характеристики:

Производитель

Uni-Fitt

Серия

Ventil

Модель

933V5230

Тип

33 (3 отопительных панели и 3 конвективных панели)

Категория

система отопления

Тип

радиатор стальной панельный

Область применения

подключение к трубопроводу

Высота

500 мм

Длина

2300мм

Глубина

157 мм

Теплоотдача при ΔТ-70 оС

7416 Вт

Теплоотдача при ΔТ-50 оС

4883 Вт

Отапливаемая площадь

~74,1 кв. м

Максимальное рабочее давление

10 бар

Испытательное давление

15 бар

Перепад давления на вентиле

0,6 бар

Подключение

боковое 4 патрубка; нижнее 2 патрубка

Тип резьбы

внутренняя резьба BP 1/2"

Объем теплоносителя

~19,38 л

Межосевое расстояние для бокового подключения

449 мм

Межосевое расстояние для нижнего подключения

50 мм

Максимальная рабочая температура

до +110 оС

Цвет

белый

Материал

сталь

Толщина отопительной панели

1,2 мм

Толщина конвективной панели

0,4 мм

Термостатический вентиль

да

Термостатическая головка

нет (опция)

Подключение вентиля

М30 х 1,5

Воздухоотводчик

да, ручной

Заглушки

да

Монтажный комплект

да, монтажные универсальные кронштейны

Гарантия

10 лет

Срок службы

15 лет

Габариты и особенности монтажа:

Конструкция:

Варианты монтажа:

Термостатическая вентильная вставка:

Гидравлические характеристики термовставки:
