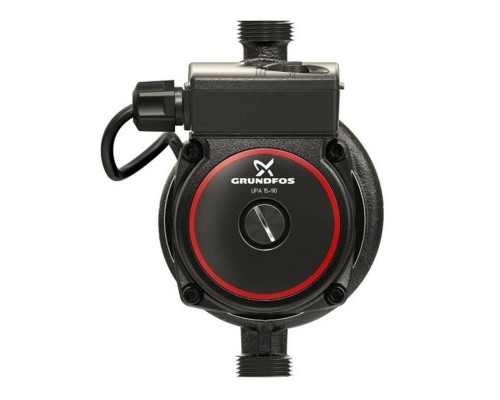

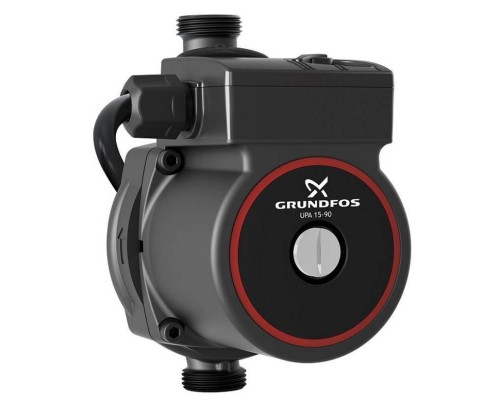

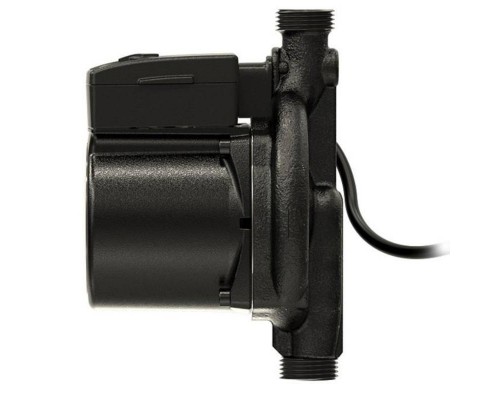

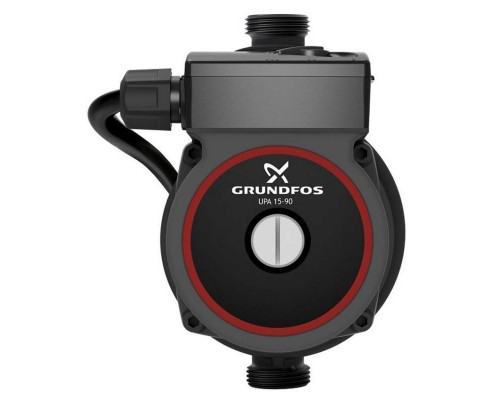

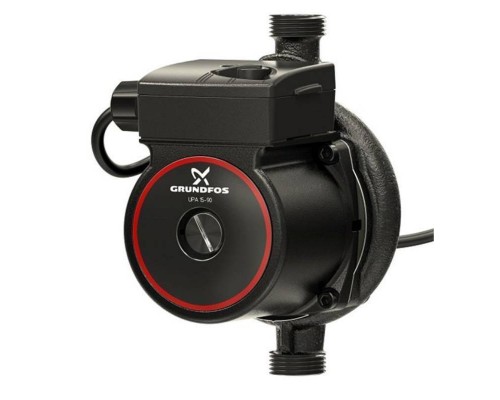

Насос UPA Grundfos 15-90 с гайками

Описание

Циркуляционный насос UPA Grundfos 15-90 с гайками предназначен для повышения давления воды в системе водоснабжения частных домов и квартир. С помощью этих насосов можно повысить напор воды в душе, раковине, а также для бытовой техники. UPA оснащены встроенным реле протока, которое используется для автоматического включения/отключения насоса при открытии крана в точке водоразбора. Небольшие габариты и вес насосов UPA позволяют монтировать их непосредственно на трубопроводе. При монтаже насоса вал должен располагаться горизонтально, а клеммная коробка сверху. Минимальное давление на всасывающем патрубке должно быть не менее 0,2 бара. В комплект с насосами UPA входит комплект латунных гаек для подключения. Серия насосов Grundfos UPA отличается бесшумной работой, тремя режимами работы, в том числе, автоматическим и ручным, внутренним антикоррозийным покрытием и встроенной защитой от «сухого» хода.

Насосы UPA обладают ротором, изолированным от статора герметичной гильзой, т.е., насос и двигатель образуют единый узел без уплотнения вала, в котором применяются всего лишь две уплотнительные прокладки. Подшипники смазываются перекачиваемой жидкостью. Насосы UPA оснащены 2-полюсным асинхронными электродвигателями в односкоростном исполнении. Двигатель оснащен защитой от короткого замыкания и защитой полного сопротивления, а также тепловых нагрузок. Это значит, что для электродвигателя насоса UPA нет необходимости предусматривать дополнительную внешнюю защиту.

Принцип работы насосов UPA основан на повышении давления жидкости, движущейся от входного патрубка к выходному. Повышение давления происходит путем передачи электромагнитной энергии от обмоток статора электродвигателя на ротор, объединенный с рабочим колесом через вал. Жидкость течет от входного патрубка насоса к центру рабочего колеса и дальше вдоль его лопаток. Под действием центробежных сил скорость жидкости увеличивается, соответственно растет кинетическая энергия, которая преобразуется в давление на выходном патрубке. Корпус насоса сконструирован таким образом, что жидкость собирается с рабочего колеса в направлении выходного патрубка насоса. Купить циркуляционный насос UPA Grundfos 15-90 с гайками .

Технические характеристики:

Страна

Дания

Производитель

Grundfos

Модель

UPA 15-90

Категория

насосы

Применение

повышение давления в системах водоснабжения

Тип

циркуляционный насос

Вид

поверхностный

Тип ротора

«мокрый»

Принцип действия

центробежный

Материал корпуса

чугун

Качество воды

чистая

Температура перекачиваемой жидкости

от 2о С до 95 оС

Максимальный вертикальный напор

9 м

Высота

16 см

Ширина

10,4 см

Длина

12,6 см

Напряжение сети

1 х 230 В

Диаметр подключения

3/4"

Звуковое давление

менее 43 дБ(А)

Установка насоса

горизонтальная

Пропускная способность

1,5 куб. м/час (1,5 л/мин)

Максимальное рабочее давление

10 бар

Монтажная длина

160 мм

Режимы работы

3, в том числе, автоматический и ручной

Класс защиты корпуса

IPX2D

Класс изоляции

H

Электродвигатель

2-полюсный односкоростной асинхронный с к.з. ротором

Вес

2,7 кг

Гарантия

24 месяца

Особенности и преимущества насосов серии UPA Grundfos:

• Установка непосредственно на трубопроводе;
• Компактные габариты и небольшой вес;
• Защита от «сухого» хода;
• Низкий уровень шума;
• Небольшая потребляемая мощность;
• Гарантия 2 года.

Рабочие характеристики:

Габариты:
