Насосно-смесительная группа UNI-FITT SOLOMIX X с накидной гайкой 1" c насосом Uni-Fitt SCP 25/60 130

Описание

Насосно-смесительная группа SOLOMIX Х Uni-Fitt предназначена для создания низкотемпературных систем отопления (типа «тёплый пол»). Монтируется на коллекторной группе низкотемпературного контура, подключается к высокотемпературному контуру системы отопления.

Насос группы обеспечивает циркуляцию в низкотемпературном контуре отопления. Трёхходовой термостатический смесительный клапан поддерживает на заданном значении температуру в низкотемпературном контуре. Необходимое количество тепла поступает из высокотемпературного контура отопления (котла). Температура подачи теплоносителя отображается на термометре.

Тепловая мощность при разности температур в подающем и обратном трубопроводе ΔT:

• комфортные условия (КУ) - 7°С;
• предельные условия (ПУ) - 10°С.

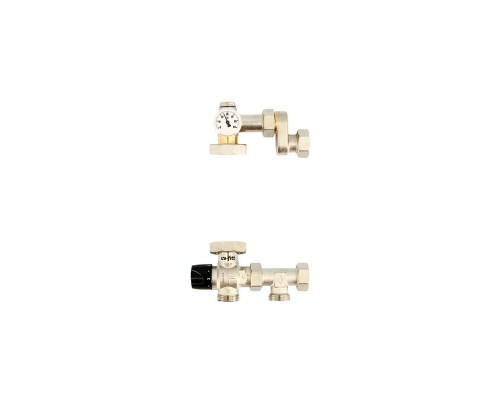

Верхний гидравлический блок (подача в низкотемпературный контур отопления), включающий ручной клапан для удаления воздуха, накидную гайку для подключения циркуляционного насоса, контрольный термометр, гильзу для погружного датчика температуры и подключение с наружной резьбой или накидной гайкой со стороны коллектора.

Нижний гидравлический блок (возврат из низкотемпературного контура отопления) состоит из 3-ходового термостатического смесительного клапана, накидной гайки для подключения циркуляционного насоса, тройника с наружной резьбой или накидной гайкой со стороны подключения коллектора.

Циркуляционный насос (в зависимости от комплектации).

Основные характеристики:

Страна

Россия

Производитель

Uni-Fitt

Модель

473S0802

Категория

группы быстрого монтажа

Применение

отопление, теплый пол, система нагрева воды

Тип

насосно-смесительная группа

Управление

смеситель

Технические характеристики:

Мощность насоса (при ΔT 10°С)

15.5 кВт

Вес

4.076 кг

Диапазон регулировки во вторичном контуре

от 20 до 55 °C

Межосевое расстояние

210 (180-240) мм

Максимальная рабочая температура первичного контура

95 °C

Диаметр подключения

1'

Максимальное давление

10 бар

Насос Uni-Fitt SCP 25/60 (комфортные условия)

10.8 кВТ

Шкала температуры термометра

0 - 80 °C

Минимальный перепад давления первичного контура

0.05 ΔP мин., бар

Максимальный перепад давления первичного контура ΔP макс, бар

1.5 ΔP мин., бар

Присоединительный диаметр и монтажная длина циркуляционного насоса

1 1/2", 130 мм

Диаметр подключения к низкотемпературному контуру

1"

Диаметр подключения к высокотемпературному контуру

1"

Коэффициент пропускной способности смесительного клапана

Kv 3

Технические характеристики насоса:

Страна

Словения

Производитель

Uni-Fitt

Серия и модель

Uni-Fitt SCP 25/60 130

Вид

поверхностный циркуляционный

Максимальная напор

6 м

Максимальный расход Q

4,4 м³/час

Температура перекачиваемой среды

-10 - 110 °С

Мин. рабочее давление при <50°С

0.05 бар

Мин. рабочее давление при <80°С

0.4 бар

Максимальное рабочее давление

10 бар

Мин. рабочее давление при <110°С

1,1 бар

Максимальная мощность

90 Вт

Количество скоростей

3

Напряжение питания

~230 В

Частота переменного тока

50 Гц

Рабочий ток

0,17- 0,39 А

Монтажная длинна

130 мм

Номинальный диаметр

25 мм

Тип присоединения

резьба

Вес

2,45 кг

Класс защиты

IP44

Класс изоляции

H

Материал корпуса

чугун

Диаметр напорного патрубка

1 ½”

Диаметр всасывающего патрубка

1 ½”

Габариты:

Конструкция:
