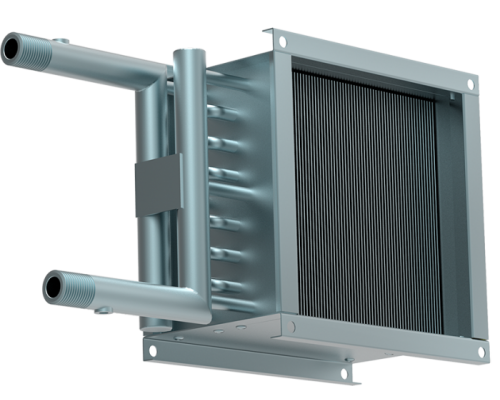

Водяные нагреватели для круглых и квадратных каналов ZWA 200x200-3

ZWA 200x200-3. Водяные канальные нагреватели ZWA предназначены для подогрева воздуха в вентиля-ционных системах и воздушного отопления жилых, производственных и общественных помещений. Корпус изготовлен из оцинкованного стального листа. Нагреватель может быть установлен как в прямоугольный канал, так и в круглый при установке дополнительных переходников (опция). Поверхность теплообменника изготавливается из медных труб с увеличенной площадью теплообмена. Пайка калачей осуществляется припоем с 2% содержанием серебра, что обеспечивает высокое качество паяных деталей обогревателя. Максимальная рабочая температура 150 °C, максимальное давление 16 бар. Воздухонагреватель испытан на герметичность при давлении 24 бар.   Габаритные размеры   Типоразмер 150х150-2 200х200-3 300х300-2 400х400-2 Размеры, мм B 150 200 300 400 H 150 200 300 400 B1 170 220 320 420 H1 172 222 322 422 B2 190 240 340 440 H2 192 242 342 442 Вес, кг 2,8 4 5,7 8,1   Адаптеры для нагревателей Для подключения квадратных нагревателей ZWA к круглым каналам предусмотрены адаптеры из оцинкованной стали. Для каждого типоразмера квадратного нагревателя предусмотрены несколько стандартных адаптеров для различных диаметров воздуховодов. Подбор адаптеров для нагревателей серии ZWA. Типоразмер нагревателя 150х150-2 200х200-3 300х300-2 400х400-2 Диаметр перехода 100, 125, 160 125, 160, 200 160, 200, 250, 315 250, 315, 350, 400   Схема обвязки   Условные обозначения: Т1 и Т2 — подающий и обратный трубопроводы сети теплоснабжения; 1 — узел обвязки; 2 — водяной нагреватель; 3 — регулирующий клапан; 4 — циркуляционный насос; 5 — запорные вентили; 6 — подающий и обратный трубопроводы от сети теплоснабжения к нагревателю; 7 — обратный клапан; 8 — балансировочный вентиль; 9 — водяной фильтр
