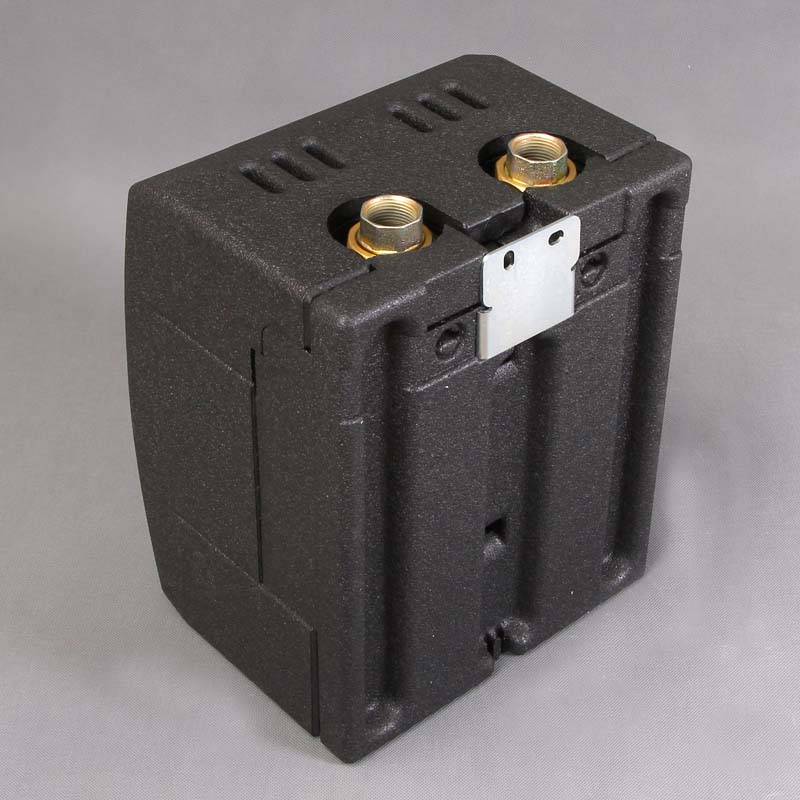

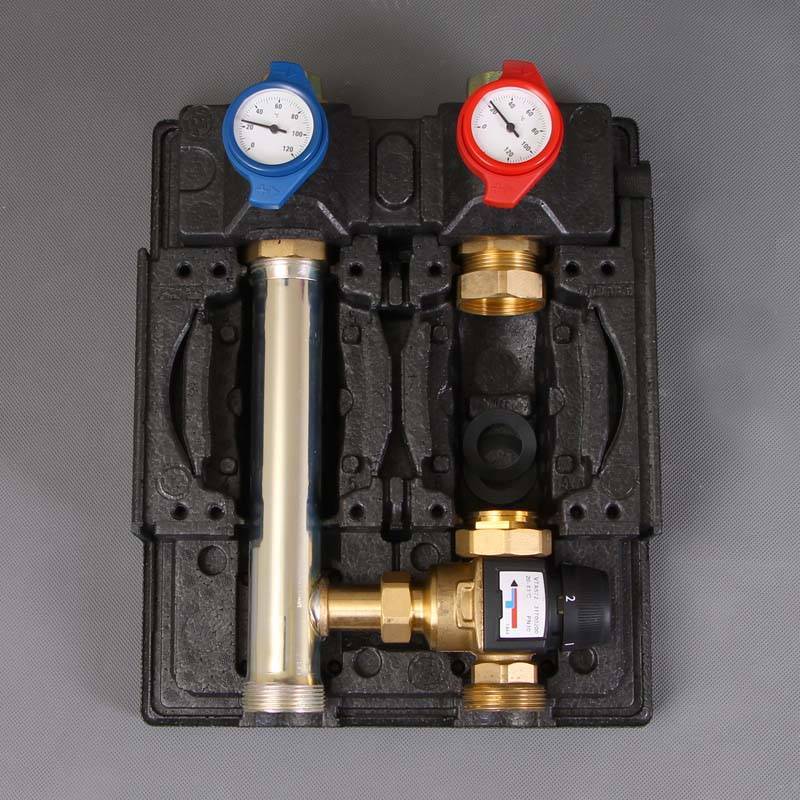

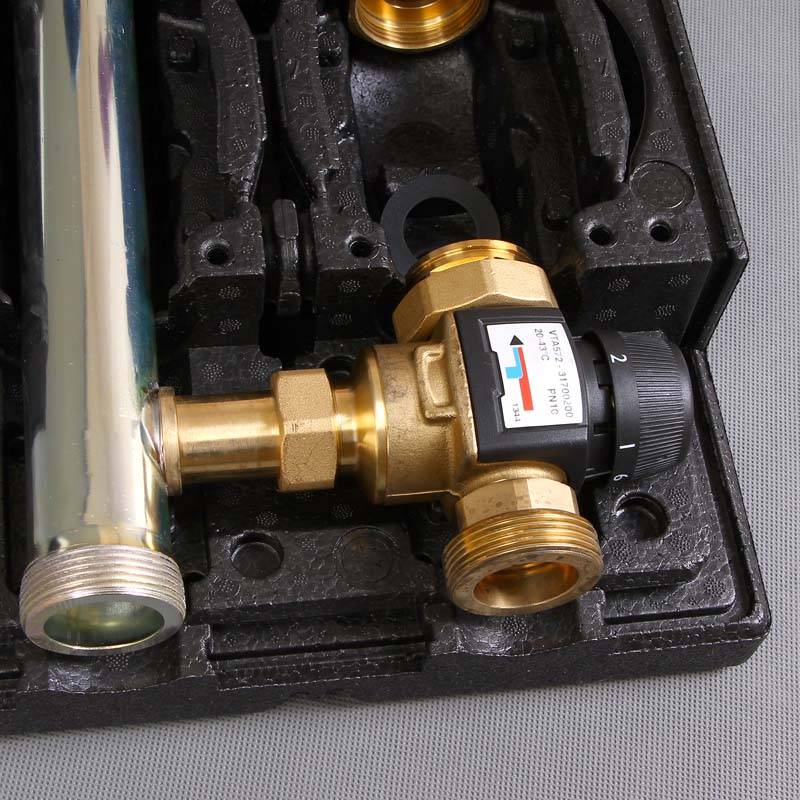

Насосно-смесительный модуль НКF 8180 WATTS Ind без насоса, с 3-ходовым термостатическим клапаном

Описание

Насосно-смесительный модуль HKF25 8180 Watts Ind без насоса с 3-ходовым термосмесительным клапаном предназначен для распределения теплоносителя в системах отопления; используется для теплых полов и других видов панельного отопления, где требуется смешивание теплоносителя. Насосный модуль отличается простотой подключения и подсоединения, а конструкция модуля позволяет при необходимости поменять местами его патрубки подачи и обратки. Все соединения модуля оснащены плоскими уплотнениями, которые дополнительно защищают от протечек. Модуль имеет в своей конструкции запатентованную трехсекционную теплоизоляцию из вспененного полипропилена EPP, которая соответствует требованиям закона об энергоснабжении и обеспечивает оптимальную вентиляцию, а также защищает от перегрева электронные компоненты насоса. Модуль совместим как с трехскоростными, так и с новыми энергоэффективными насосами.

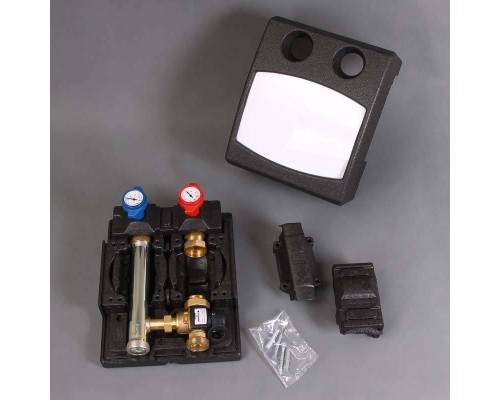

В комплект поставки насосного модуля HKF25 8180 Watts входят: запорные шаровые краны с термометрами на подающей и обратной линиях, интегрированный обратный клапан, который предотвращает самоциркуляцию, 3-ходовой термостатический смеситель, кронштейны для монтажа. В комплект поставки не входит циркуляционный – его можно приобрести и установить отдельно. Компактный насосный модуль готов к монтажу – предусмотрена настенная установка. Арматура насосного модуля выполняется из латуни CW614N, патрубки – из стали EN 10305-3, уплотнения – из эластомера EPDM, плоские уплотнения – из эластомера EPDM и AFM34, седла шаровых кранов – из PTFE, кронштейны для монтажа – из оцинкованной стали. Арматура располагается в ударо- и температуростойком пластиковом коробе.

Максимальная температура теплоносителя для насосного модуля составляет +95 оС, минимальная рабочая температура -2 оС. Максимальная температура окружающего воздуха +40 оС, минимальная температура окружающего воздуха -10 оС. Максимальное рабочее давление – 6 бар, максимальное давление опрессовки – 10 бар. Купить насосно-смесительный модуль HKF25 8180 Watts Ind без насоса с 3-ходовым термосмесительным клапаном .

Категория:

Страна

Германия

Производитель

Watts Ind

Серия

HKF25 8180

Модель

10027565

Категория

группы быстрого монтажа

Применение

низкотемпературные системы отопления (теплый пол)

Тип

насосно-смесительный модуль

Функция

распределение теплоносителя в системе отопления со смешиванием

Монтаж

настенный

Основные характеристики:

Максимальная температура теплоносителя

+95 оС

Минимальная температура первичного контура

+2 оС

Максимальное давление

6 бар

Максимальное давление опрессовки

10 бар

Размеры (ВхШхГ)

300х370х240 мм

Вес

5,5 кг

Мощность (при ∆T=10 оC, ∆p=100 мбар)

12,5 кВт

Мощность (при ∆T=20 оC, ∆p=100 мбар)

25 кВт

Kvs

3,8

Подключение к отопительным контурам (верхнее)

G 1"1/2 НР и фитинги: 1"1/2 накидная гайка × G 1" ВР

Подключение к котловому контуру (нижнее)

G 1"1/2 НР с плоскими уплотнениями для DN25 и DN32

Межосевое расстояние между коллекторами

125 мм

Материал арматуры

латунь

Материал теплоизоляционного кожуха

вспененный полипропилен EPP

Материал трубных элементов

трубчатая сталь с покрытием

Материал уплотнений

эластомеры EPDM

Материал плоских уплотнений

эластомеры EPDM и AFM34

Материал обратного клапана

POM, NBR, нержавеющая сталь

Материал корпуса

ударопрочная и температуропрочная пластмасса

Материал кронштейнов

листовая оцинкованная сталь

Шкала температур термометров

0-120 оС

Монтажная длина насоса

130 мм

Подключение насоса

G 1"1/2

Рабочая среда

вода и водно-гликолевые смеси

Комплектация:

Насос

нет

Подающая и обратная линии

да

Подключение насоса

на подающей линии

Трехходовой термосмесительный клапан

да

Диапазон регулирования температуры клапана

20-43 оС

Сервопривод

нет

Гидрострелка

нет

Шаровые краны с рукоятками

да

Термометры

да, на обеих линиях, встроены в рукоятки кранов

Блочная EPP изоляция

да

Обратный клапан

да, интегрированный

Накидные гайки для подключения насоса

да, G 1"1/2

Габариты:

Диаметры подключения:

Конструкция:

Переустановка подачи и обратки:

Гидравлические характеристики:

Теплоизоляционный кожух:

Внешний вид и комплектация могут быть изменены производителем без специального уведомления.
