Насосно-смесительная группа WATTS Ind FRG 3005 3/4"

Описание

Насосно-смесительная группа Watts Ind FRG 3005F представляет собой регулирующий модуль для теплых полов небольшой площади (до 50 кв. метров) и применяется для поддержания постоянной температуры подачи. Температура подачи устанавливается бесступенчато при помощи термоголовки в диапазоне 20-70 оC. Возможна фиксация минимального и максимального пределов регулирования температуры. Термометр модуля показывает текущее значение температуры подачи. Регулирующий модуль применяется в комбинированных системах отопления, т.е. в системах, включающих в себя контур высокотемпературного отопления (радиаторы, конвекторы) и контур низкотемпературного отопления (напольное отопление). При этом теплоноситель поступает в оба контура по одному трубопроводу.

Компактные размеры регулирующего модуля FRG 3005F позволяют применять его для отопления небольших площадей, таких как ванная комната или зимний сад. Модуль должен монтироваться в сухом месте и предназначен для отопления жилых и производственных помещений. Как правило, модуль устанавливается в распределительном шкафу в котельной или непосредственно в помещении. Установленная при помощи термоголовки температура подачи отслеживается с помощью капиллярного датчика. Отклонение от заданной температуры компенсируется практически моментально за счет впрыска большего или меньшего количества горячей воды в систему теплого пола. Котловая вода подмешивается непосредственно в обратный трубопровод теплого пола.

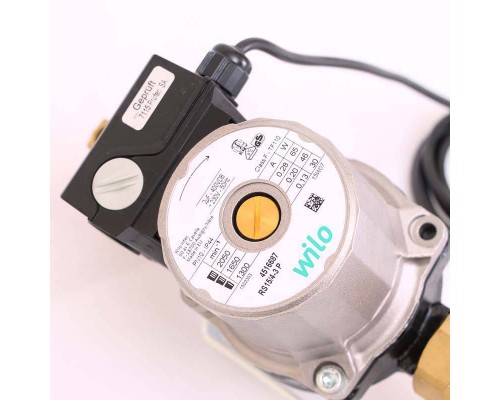

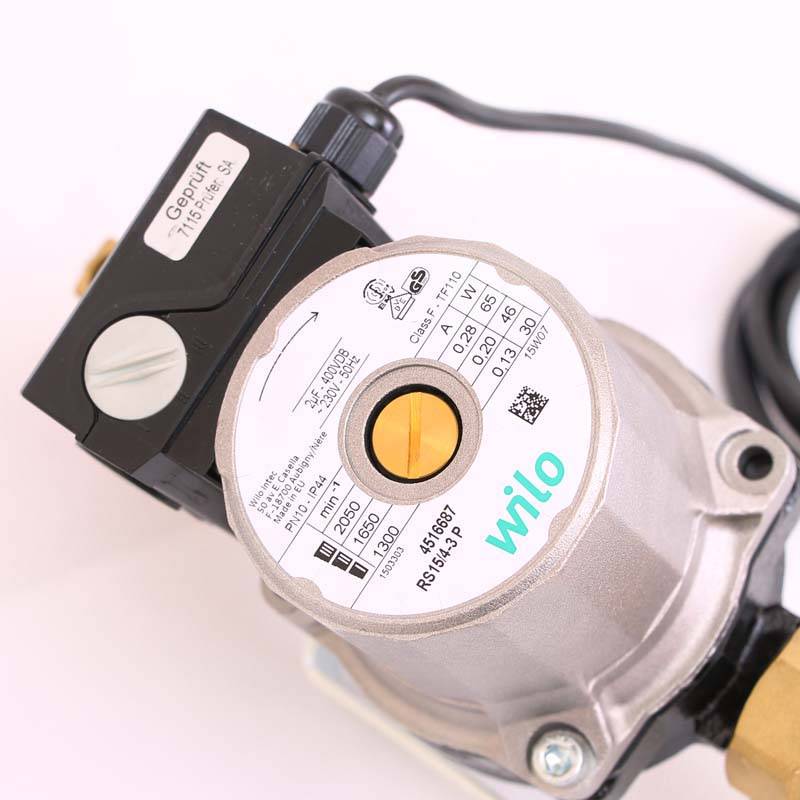

Циркуляционный насос Wilo Star RS 25/6 130 с мокрым ротором предназначен для установки в трубах с ручной трехступенчатой регулировкой частоты вращения. Корпус насоса из серого чугуна, рабочее колесо из упрочненного стекловолокном синтетического материала, вал из нержавеющей стали с угольными подшипниками скольжения с металлической пропиткой. Надежность в эксплуатации благодаря перфорированному валу и фильтрующему устройству перед картриджем. Максимальный расход – 4,3 куб.м/ч, максимальный напор – 6 метров. Отвод воздуха происходит вручную.

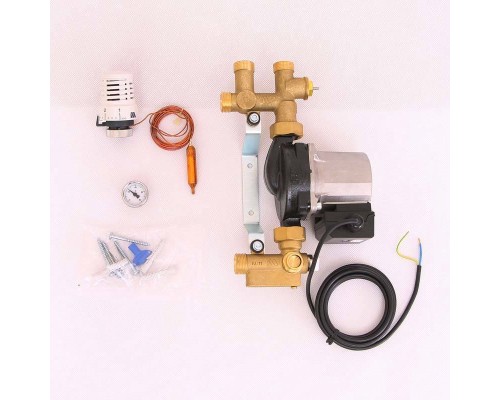

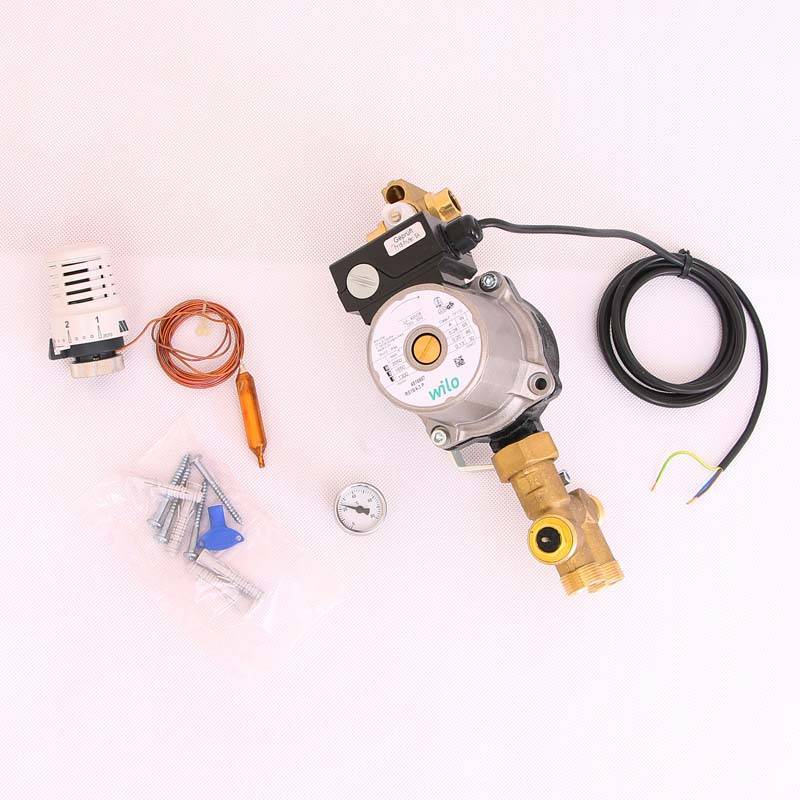

В комплект поставки регулирующего модуля 3005F входят подающий и обратный трубопровод напольного отопления (G 3/4" евроконус), подающий и обратный трубопровод контура котла (G 3/4" евроконус), циркуляционный насос Wilo Star-RS 25/6-3, термостатическая головка с выносным капиллярным датчиком, термостатический клапан, обратный клапан, термометр для измерения температуры теплых полов, крепежный кронштейн с монтажным набором. Диапазон рабочей температуры теплоносителя составляет от 0 до 90 оС, максимальное рабочее давление – 6 бар, номинальная мощность – около 5 кВт, диапазон регулирования теплоносителя в напольном отоплении – от 20 до 70 оС. Купить насосно-смесительную группу Watts Ind FRG 3005F .

Категория:

Страна

Германия

Производитель

Watts Ind

Серия

FRG 3005F

Модель

10014993

Категория

группы быстрого монтажа

Применение

низкотемпературные системы отопления (теплый пол)

Тип

насосно-смесительная группа

Функция

поддержание постоянной температуры теплых полов

Монтаж

настенный

Управление

термостатический клапан с термоголовкой и выносным датчиком

Основные характеристики:

Диапазон температура теплоносителя

0-90 оС

Температура окружающего воздуха

0-50 оС

Максимальное давление

6 бар

Диапазон регулирования температуры теплоносителя

20-70 оС

Номинальная мощность

5 кВт

Напряжение

220 В, 50 Гц

Подключение к теплому полу

G 3/4" евроконус

Подключение к контуру отопления

G 3/4" евроконус

Межосевое расстояние между коллекторами

199 мм

Материал арматуры

латунь

Материал пластмассовых частей

ударопрочные и температуропрочные

Материал уплотнений

EPDM или AFM 34 58

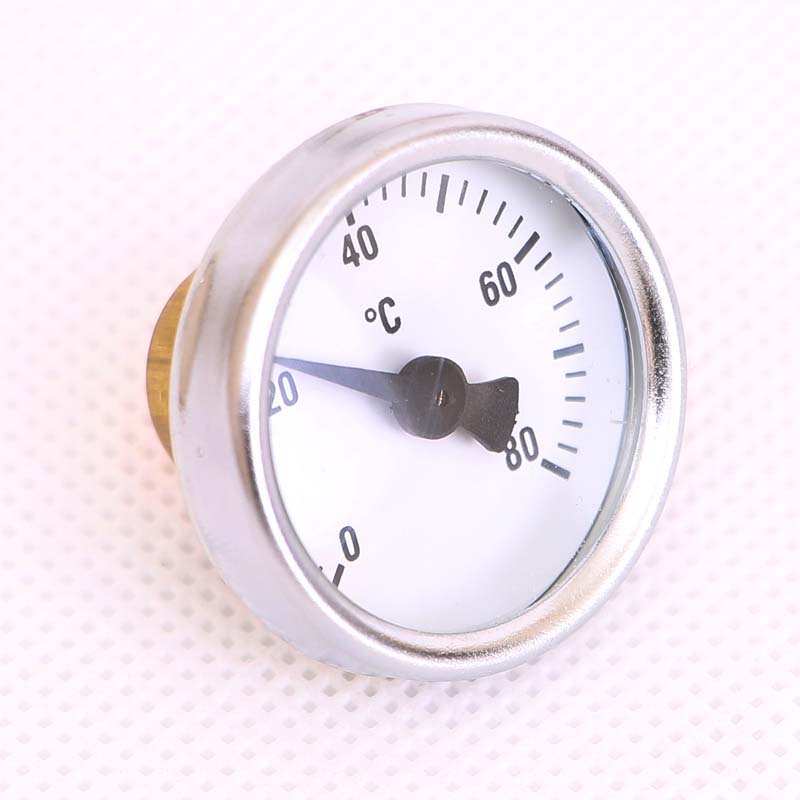

Шкала температур термометров

0-80 оС

Монтажная длина насоса

130 мм

Подключение насоса

G 1"1/2

Рабочая среда

вода и водно-гликолевые смеси

Комплектация:

Насос

да

Подающая и обратная линии теплого пола

да

Подающая и обратная линии контура отопления

да

Подключение насоса

на подающей линии

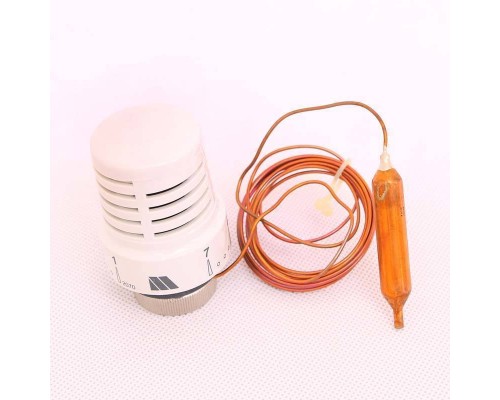

Термостатическая головка

да, с выносным капиллярным датчиком

Термостатический клапан

да

Обратный клапан

да

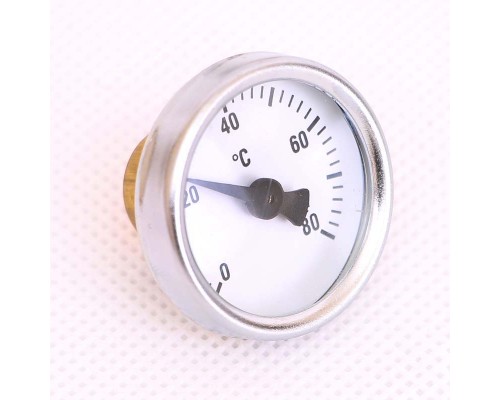

Термометр

да, температура подачи теплых полов

Кронштейн для монтажа

да

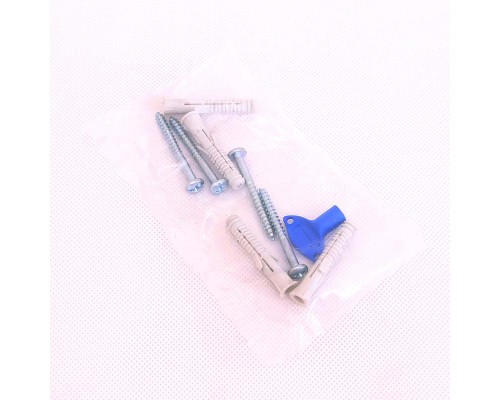

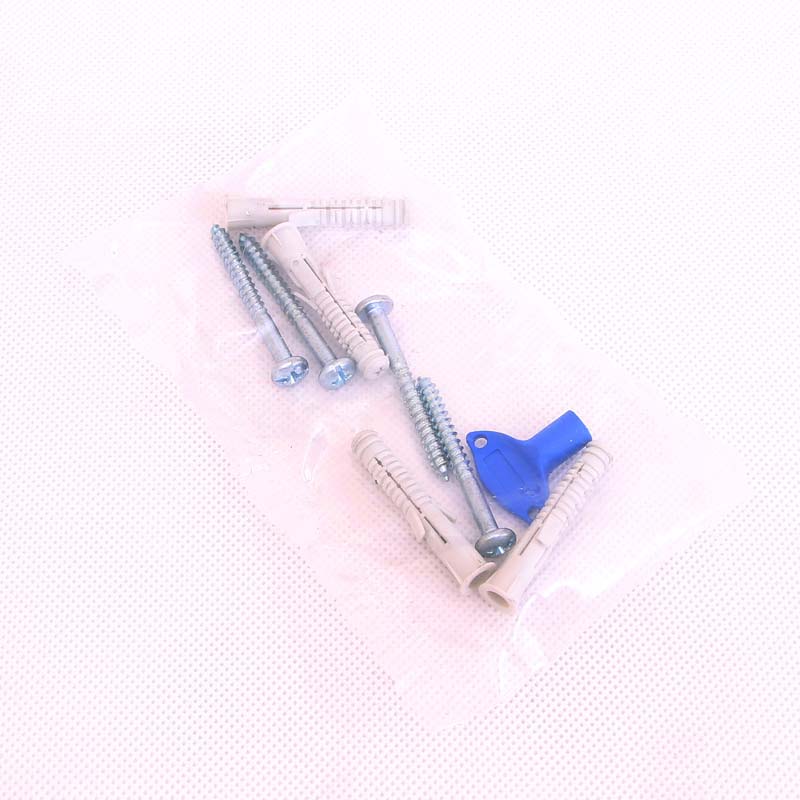

Крепежный набор

да, болты М6 (х2)

Насос:

Страна

Германия

Производитель

Wilo

Серия и модель

Star RS 25/6 180

Вид

циркуляционный

Соединение

G 1"1/2

Монтажная длина

180 мм

Максимальный напор

6 м

Пропускная способность

до 4 куб.м/ч

Максимальная потребляемая мощность

до 84 Вт

Напряжение

230, В 50 Гц

Самодиагностика

да

Класс защиты

IP44

Класс изоляции

F

Число режимов работы

3

Частота вращения

до 2840 об/мин

Управление

ручное

Гарантия

12 месяцев
