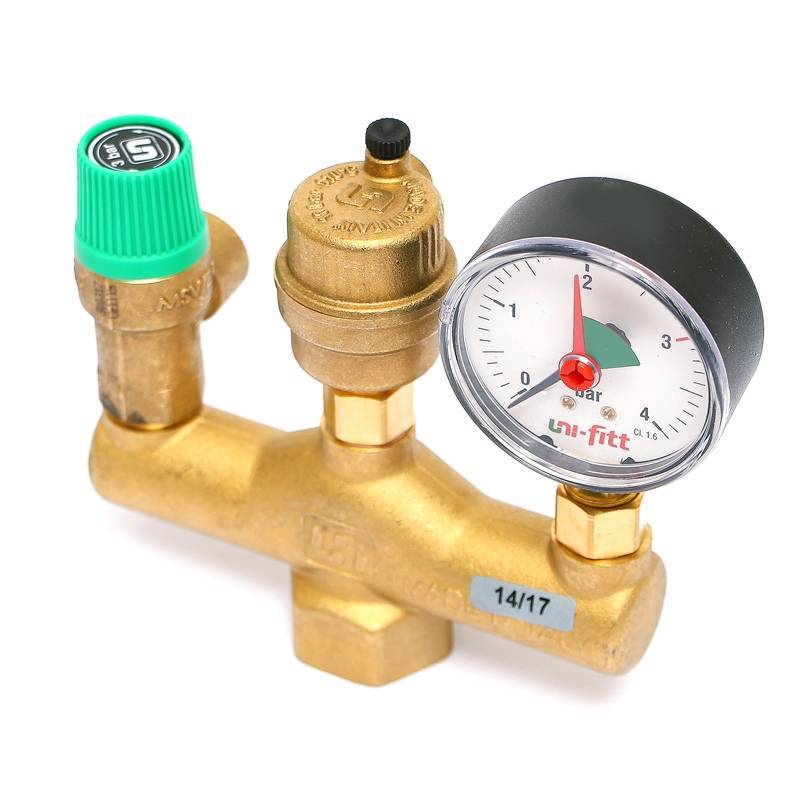

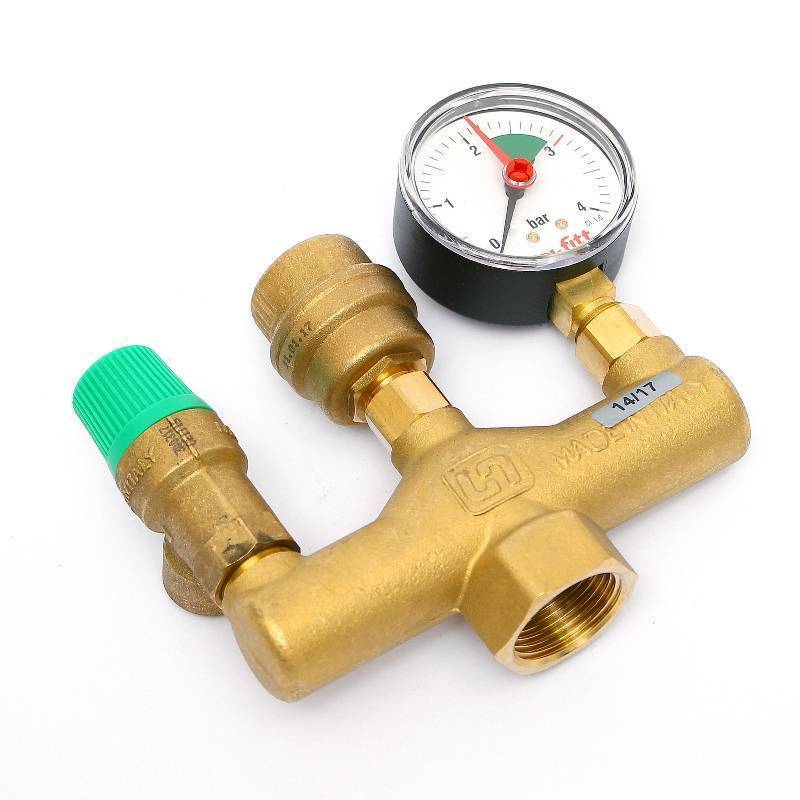

Группа безопасности котла до 50кВт 3 бар UNI-FITT В 1"

Описание

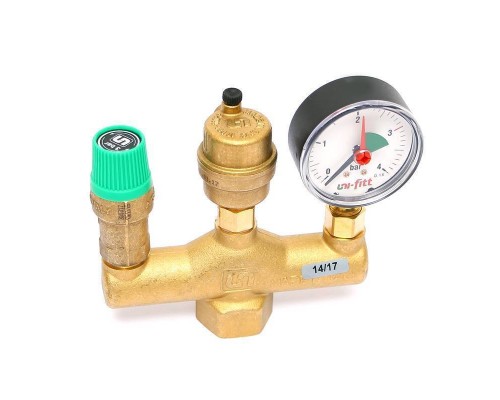

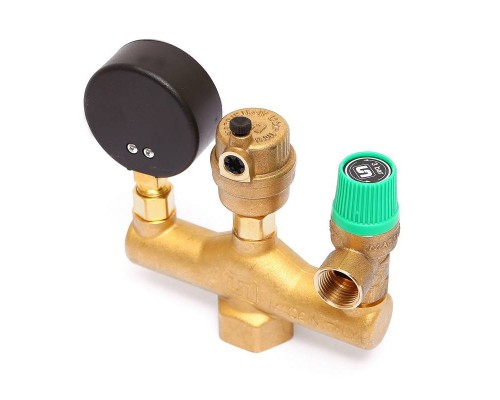

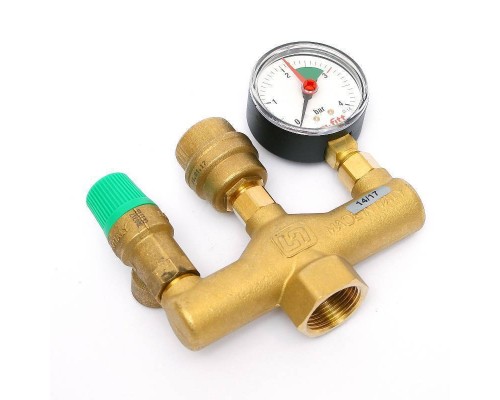

Группа безопасности котла до 50 кВт 3 бар Uni-Fitt B 1" применяется для защиты бытовых систем отопления от превышения давления, показа давления в системе и удаления воздуха из нее. В качестве теплоносителя может использоваться вода или незамерзающие жидкости, предназначенные для использования в системах отопления. Группа безопасности Uni-Fitt состоит из корпуса с установленным на нем предохранительным клапаном, воздухоотводчиком и манометром. Воздухоотводчик и манометр установлены через отсечные клапаны, позволяющие их демонтаж без слива системы. Может быть снабжена теплоизоляцией из пенополистерола

Максимальная мощность системы отопления (отопительного котла) составляет 50 кВт, давление срабатывания предохранительного клапана – 3 бар, диапазон рабочих температур – от 0 до 80 оС. Диапазон измерения давления манометром составляет 4 бар. Номинальная производительность предохранительного клапана (по воде) – 145,4 кг/час. Максимальная производительность воздухоотводчика (по воздуху) – 45 л/мин. Группа безопасности предназначена для вертикального монтажа.

Для подключения группы безопасности к гидравлической системе применяется внутренняя резьба B. Диаметр подключения G 1", диаметр подключения предохранительного клапана G 1/2", воздухоотводчика и манометра – по G 3/8". Группа безопасности устанавливается в непосредственной близости от котла на подающем трубопроводе таким образом, чтобы воздухоотводчик находился в строго вертикальном положении. Между трубопроводом и группой безопасности не должно быть никакой запорной арматуры. Купить группу безопасности котла до 50 кВт 3 бар Uni-Fitt B 1" .

Технические характеристики:

Страна

Италия

Производитель

Uni-Fitt

Серия

252G

Модель

252G4530

Категория

предохранительная арматура

Тип

группа безопасности

Область применения

системы отопления, отопительные котлы

Рабочая среда

вода, водогликолиевые смеси для отопления

Функции

защита систем отопления от превышения давления и удаления воздуха

Управление

ручная настройка

Комплектация

предохранительный клапан, воздухоотводчик, манометр

Максимальная мощность системы отопления

50 кВт

Давление срабатывания предохранительного клапана

3 бар

Давление открытия клапана

3,3 бар

Давление закрытия клапана

2,4 бар

Диапазон рабочих температур

0-80 оС (ограничение по манометру)

Предел шкалы манометра

4 бар

Номинальная производительность предохранительного клапана (по воде)

145,4 кг/час

Максимальная производительность воздухоотводчика (по воздуху)

45 л/мин

Монтажное положение

вверх

Диаметр подключения

G 1"

Диаметр подключения предохранительного клапана

G 1/2"

Диаметр подключения воздухоотводчика

G 3/8"

Диаметр подключения манометра

G 3/8"

Материал корпуса

латунь

Материал предохранительного клапана

латунь

Материал воздухоотводчика

латунь

Теплоизоляция

нет

Гарантия

36 месяцев
