Автомат защиты А

16

Вес брутто внутреннего блока кг

13.8

Вес брутто наружного блока кг

37.0

Вес нетто внутреннего блока кг

11.6

Вес нетто наружного блока кг

34.5

Высота внутреннего блока в упаковке мм

380

Высота внутреннего блока мм

302

Высота наружного блока в упаковке мм

610

Высота наружного блока мм

555

Габаритные размеры внутреннего блока (ШxВxГ) мм

957x302x213

Габаритные размеры внутреннего блока в упаковке (ШxВxГ) мм

1035x380x305

Габаритные размеры наружного блока (ШxВxГ) мм

765x555x303

Габаритные размеры наружного блока в упаковке (ШxВxГ) мм

887x610x337

Глубина внутреннего блока в упаковке мм

305

Глубина внутреннего блока мм

213

Глубина наружного блока в упаковке мм

337

Глубина наружного блока мм

303

Диаметр газовой трубы мм (дюйм)

12,7 (1/2)

Диаметр дренажной трубы мм

16

Диаметр жидкостной трубы мм (дюйм)

6,35 (1/4)

Дозаправка хладагента (сверх номинальной длины трассы) г/м

12

Дополнительные фильтры тонкой очистки в комплекте

нет

Заводская заправка хладагента г

1000

Ионизатор воздуха

Нет

Класс пылевлагозащиты, внутренний / наружный блок

IPX0 / IPX4

Класс пылевлагозащиты, внутренний блок

IPX0

Класс пылевлагозащиты, наружный блок

IPX4

Класс электрозащиты, внутренний / наружный блок

I / I

Класс электрозащиты, внутренний блок

I

Класс электрозащиты, наружный блок

I

Класс энергоэффективности COP (нагрев)

A

Класс энергоэффективности EER (охлаждение)

A

Количество фаз электропитания Ф

1

Коэффициент энергоэффективности COP Вт/Вт

3,61

Коэффициент энергоэффективности EER Вт/Вт

3,21

Максимальная длина трассы м

25

Максимальная потребляемая мощность кВт

2.35

Максимальная рабочая температура внутреннего воздуха (нагрев) °C

+30

Максимальная рабочая температура наружного воздуха (нагрев) °C

+24

Максимальный потребляемый ток А

13.0

Марка компрессора

GMCC

Минимальная длина трассы м

4

Минимальная рабочая температура наружного воздуха (нагрев) °C

-7

Минимальный уровень шума внутреннего блока дБ(А)

32

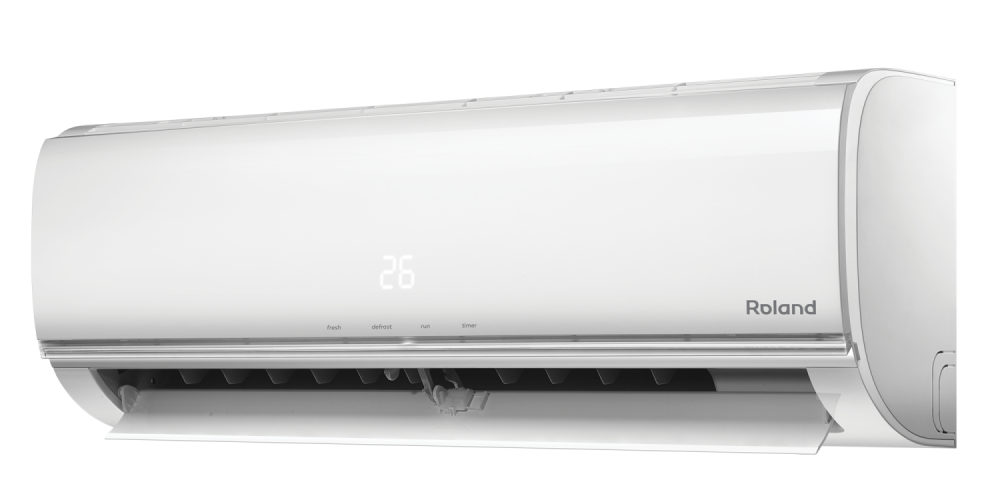

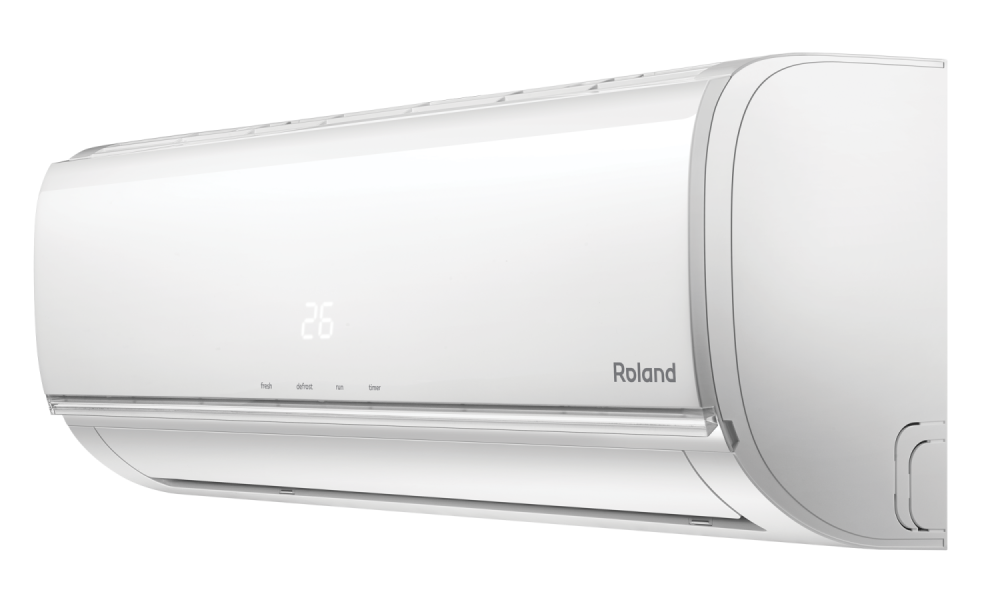

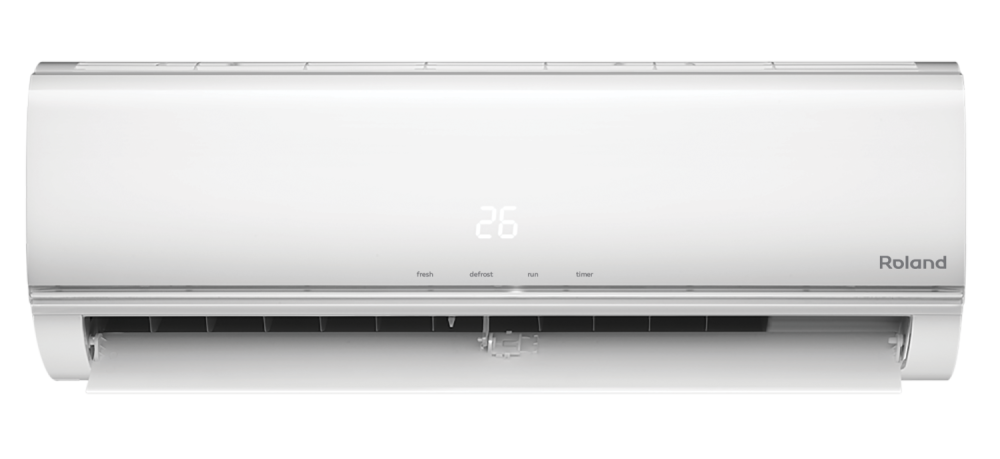

Модель внутреннего блока

FU-18HSS010/N6-IN

Модель компрессора

KSF190V1VETB

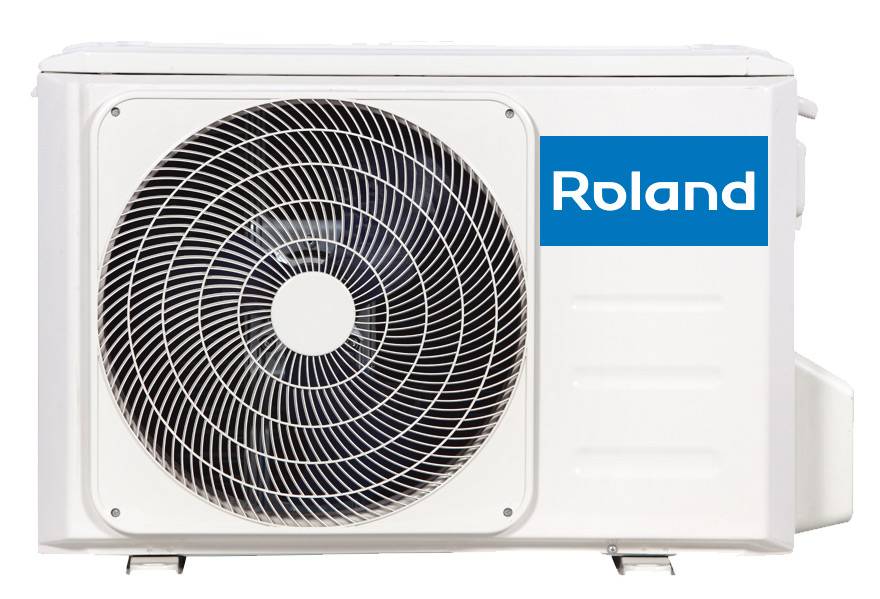

Модель наружного блока

FU-18HSS010/N6-OUT

Монтажный размер наружного блока мм

452*286

Напряжение электропитания В

220-240

Номинальная длина трассы м

5

Номинальная потребляемая мощность в режиме нагрева кВт

1.543

Номинальная потребляемая мощность в режиме охлаждения кВт

1.645

Номинальная теплопроизводительность кВт

5.57

Номинальная холодопроизводительность кВт

5.28

Номинальный потребляемый ток в режиме нагрева А

6.84

Номинальный потребляемый ток в режиме охлаждения А

7.21

Объем конденсации л/ч

1.89

Плазменная очистка воздуха

Нет

Подключение электропитания

Внутренний блок

Потребляемая мощность в режиме нагрева кВт

1.543

Потребляемая мощность в режиме охлаждения кВт

1.645

Потребляемый ток в режиме нагрева А

6.84

Потребляемый ток в режиме охлаждения А

7.21

Противопылевой фильтр в комплекте

Да

Пусковой ток А

38

Рабочие температурные границы внутреннего воздуха (нагрев) °C

0 ~ +30

Рабочие температурные границы наружного воздуха (нагрев) °C

-7 ~ +24

Рабочие температурные границы наружного воздуха (охлаждение) °C

+18 ~ +43

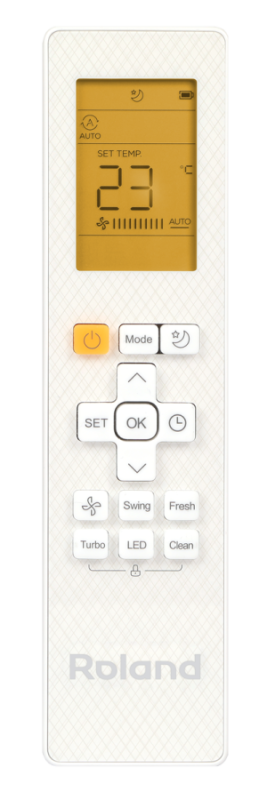

Регулировка положения жалюзи с пульта ДУ

Только горизонтальные

Срок гарантии мес.

30 месяцев

Теплопроизводительность kBTU

19

Теплопроизводительность кВт

5.57

Тип внутреннего блока

Настенный

Тип дросселирующего устройства

Капиллярная трубка

Ультрафиолетовая стерилизация

Нет

Уровень шума внутреннего блока дБ(А)

32/35/39,5

Уровень шума наружного блока дБ(А)

57,0

Холодопроизводительность kBTU

18

Цвет внутреннего блока

Белый

Цвет наружного блока

Белый

Частота электропитания Гц

50

Ширина внутреннего блока в упаковке мм

1035

Ширина внутреннего блока мм

957

Ширина наружного блока в упаковке мм

887

Ширина наружного блока мм

765

Электропитание В/Гц/Ф

220-240/50/1

Максимальная рабочая температура внутреннего воздуха (охлаждение

+32

Максимальная рабочая температура внутреннего воздуха (охлаждение

+32

Максимальная рабочая температура наружного воздуха (охлаждение)

+43

Максимальная рабочая температура наружного воздуха (охлаждение)

+43

Максимальная рабочая температура наружного воздуха (охлаждение)

+43

Максимальная рабочая температура наружного воздуха (охлаждение)

+43

Максимальная рабочая температура наружного воздуха (охлаждение)

+43
