Клапан приоритета бойлера ГВС ZOTA BPV

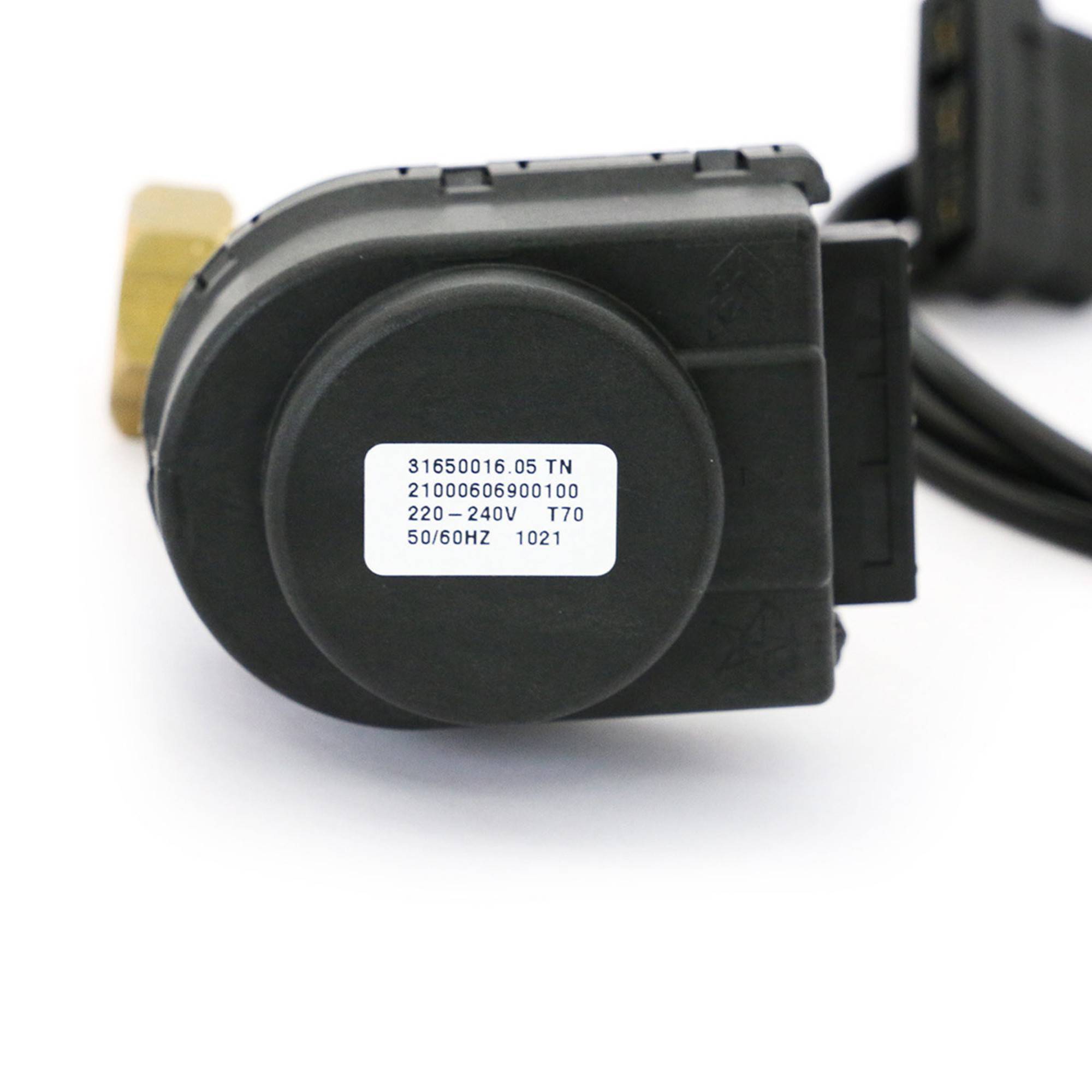

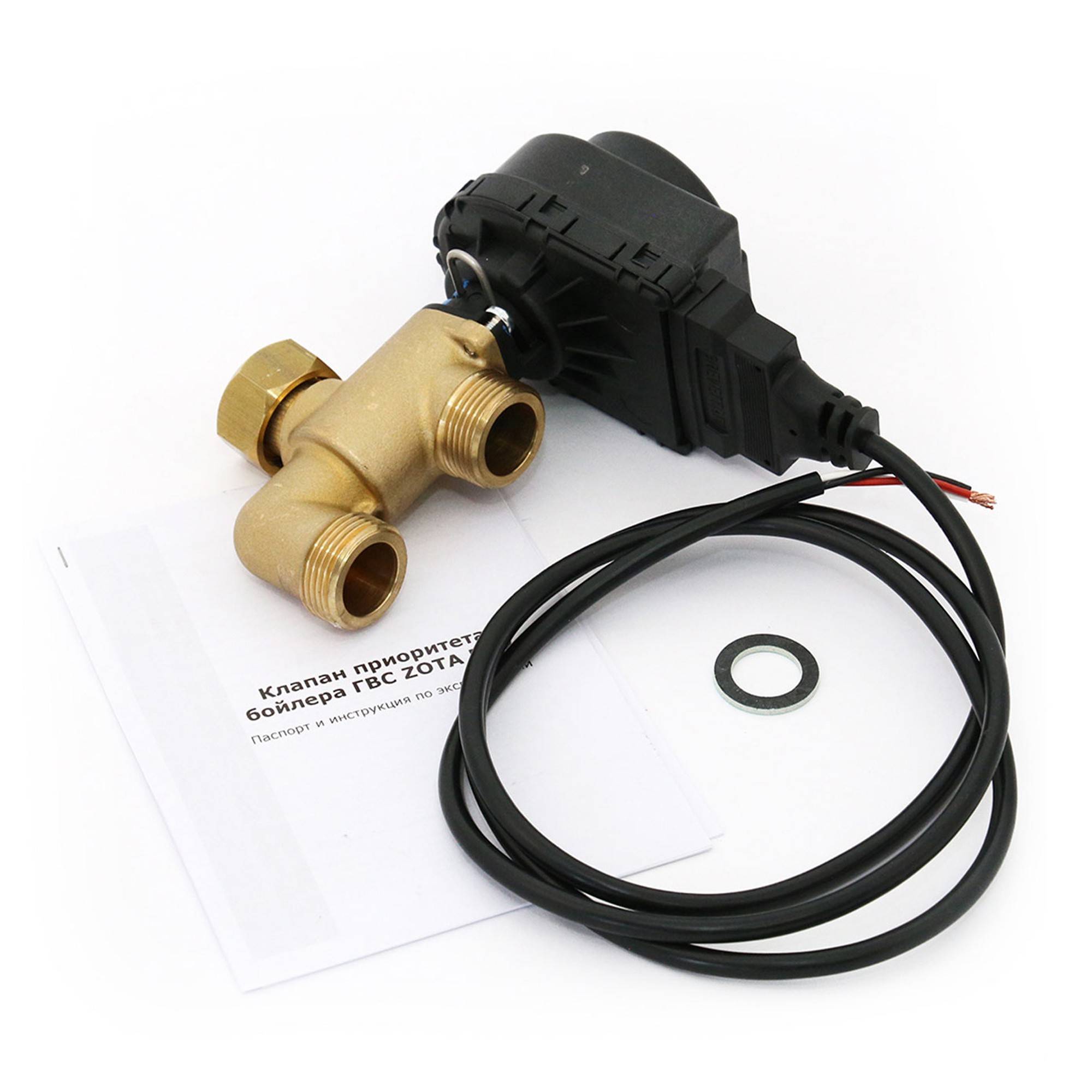

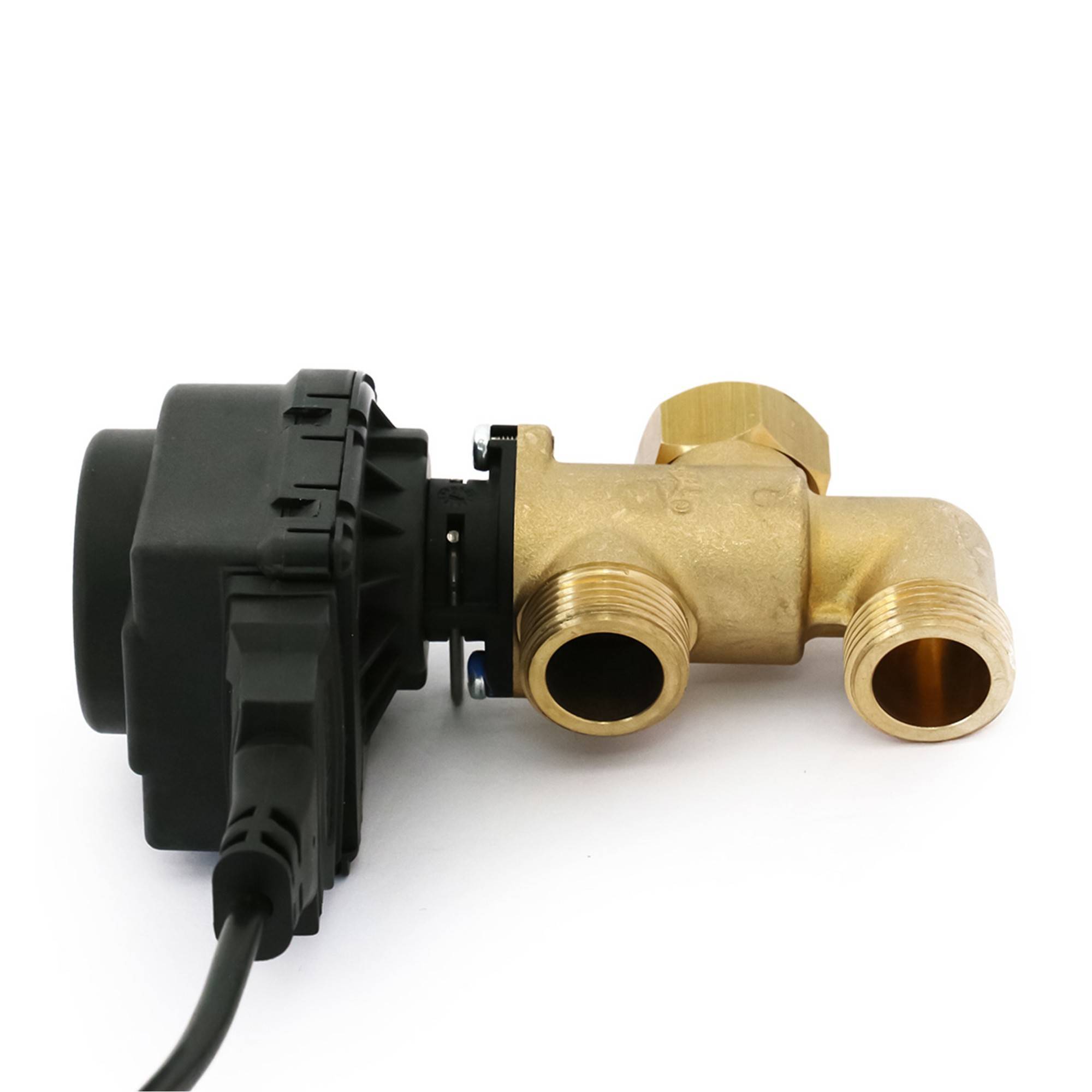

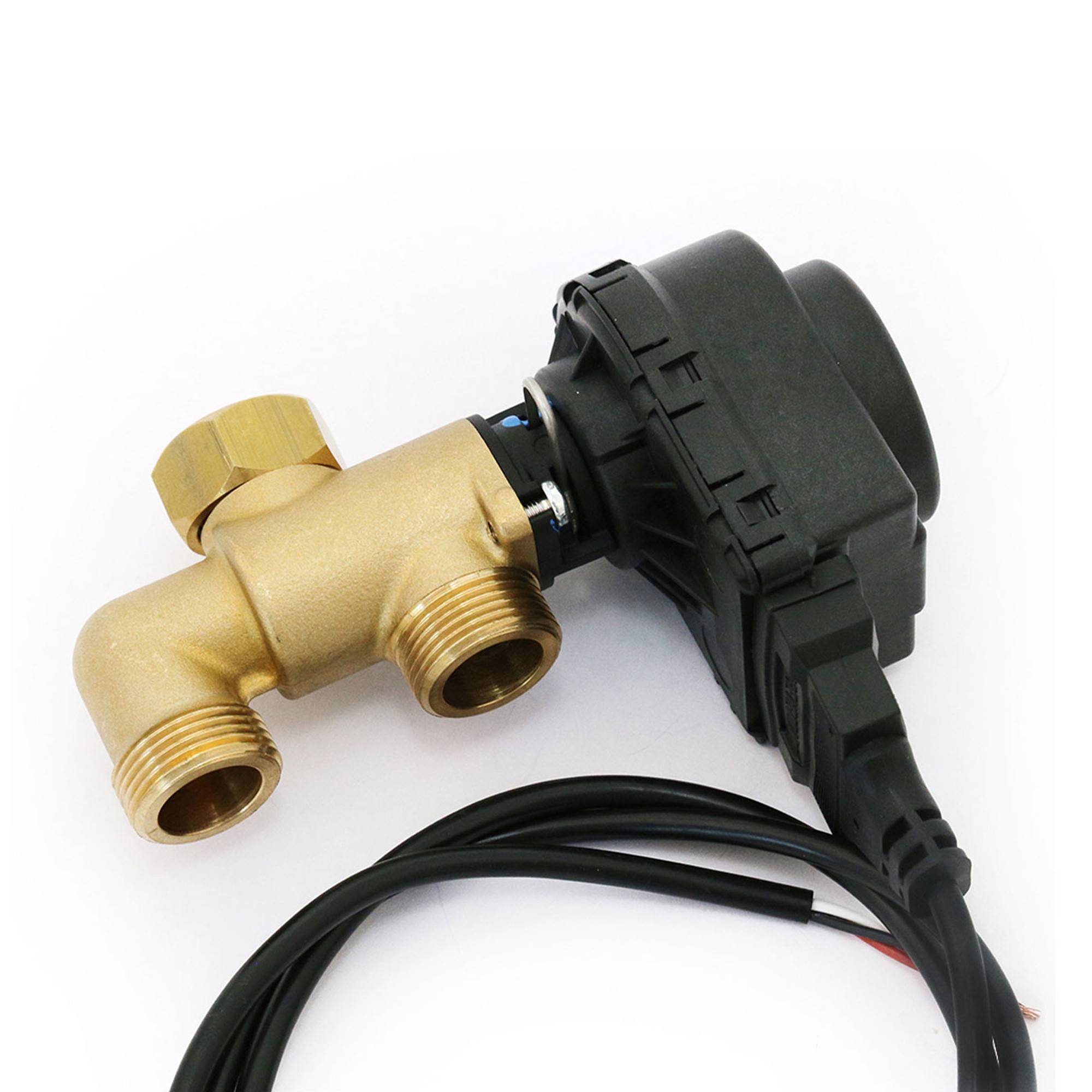

Клапан приоритета бойлера ГВС ZOTA BPV предназначен для обеспечения потребителя горячим водоснабжением при совместной работе котла отопления и косвенного водонагревателя (бойлера). Клапан может применяться совместно с электрическими или газовыми котлами, в которых предусмотрены:• разъем для питания сервопривода трехходового клапана с переменным напряжением 220 В;• датчик температуры теплоносителя в котле;• датчик температуры ГВС. Комплектация клапанаКлапан трёхходовойЭлектроприводКабель подключения электроприводаПрокладкаУпаковочная коробкаПаспорт изделияПринцип работыКлапан устанавливается в контур системы отопления и в автоматическом режиме перенаправляет теплоноситель от системы отопления в контур змеевика косвенного водонагревателя и обратно.. В состав клапана входят: трехходовой клапан, электрический линейный привод, фланец двигателя, который фиксирует линейный электропривод в корпусе трехходового клапана, трёхконтактная вилка, которая служит для подключения кабеля к линейному электроприводу. Трехходовой клапан имеет один вход (5, АВ), и два выхода: выход в контур змеевика косвенного водонагревателя, выход в контур отопления. Конструкцией предусмотрено два положения трёхходового клапана. При полностью открытом одном из выходов, второй выход полностью закрыт. Переключение с одного выхода на другой приводится в действие линейным приводом. В случае прекращения подачи электропитания на линейный привод, положение клапана сохраняется таким, в какое он перешел в результате последнего переключения. Указания по монтажуВо избежание повреждений, перед установкой клапана, из системы отопления и контура змеевика косвенного водонагревателя должны быть удалены грязь и все виды механических примесей.Дополнительно рекомендуется между вентилем подпитки и трехходовым клапаном установить фильтр механической очистки.Во избежание повреждений запрещается использовать теплоноситель, изготовленный на основе нефтепродуктов, содержащий минеральные масла и углеводороды.Монтажное положение клапана должно быть горизонтальным или вертикальным.Настройку температуры нагрева горячего водоснабжения, следует производить согласно руководству по эксплуатации на отопительный котел. Технические характеристикиПроизводитель ZotaАртикул PV4932000001Тип клапан приоритета бойлераУсловная пропускная способность 4,3 м3/часВход в трехходовой клапан G 3/4" ВРВыход в систему отопления G 3/4" НРВыход в контур змеевика косвенного водонагревателя G 3/4" НРНоминальное давление 6 барМаксимальное дифференциальное давление 0,65 барНапряжение питания 220 ВЧастота сети 50 ГцДиапазон допустимых напряжений 220-240 ВВремя переключения сервопривода 5 секундМощность 4,5 ВтПотребляемый ток 23 мАСтепень пылевлагозащиты IР40Вес 900 гСрок службы 10 летОфициальная гарантия производителя 2 годаСтрана-родина бренда РоссияСтрана производства Россия Артикул товара: НС-1450504.
